Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
13
Nozioni per l’installazione secondo UNI 10683 Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata

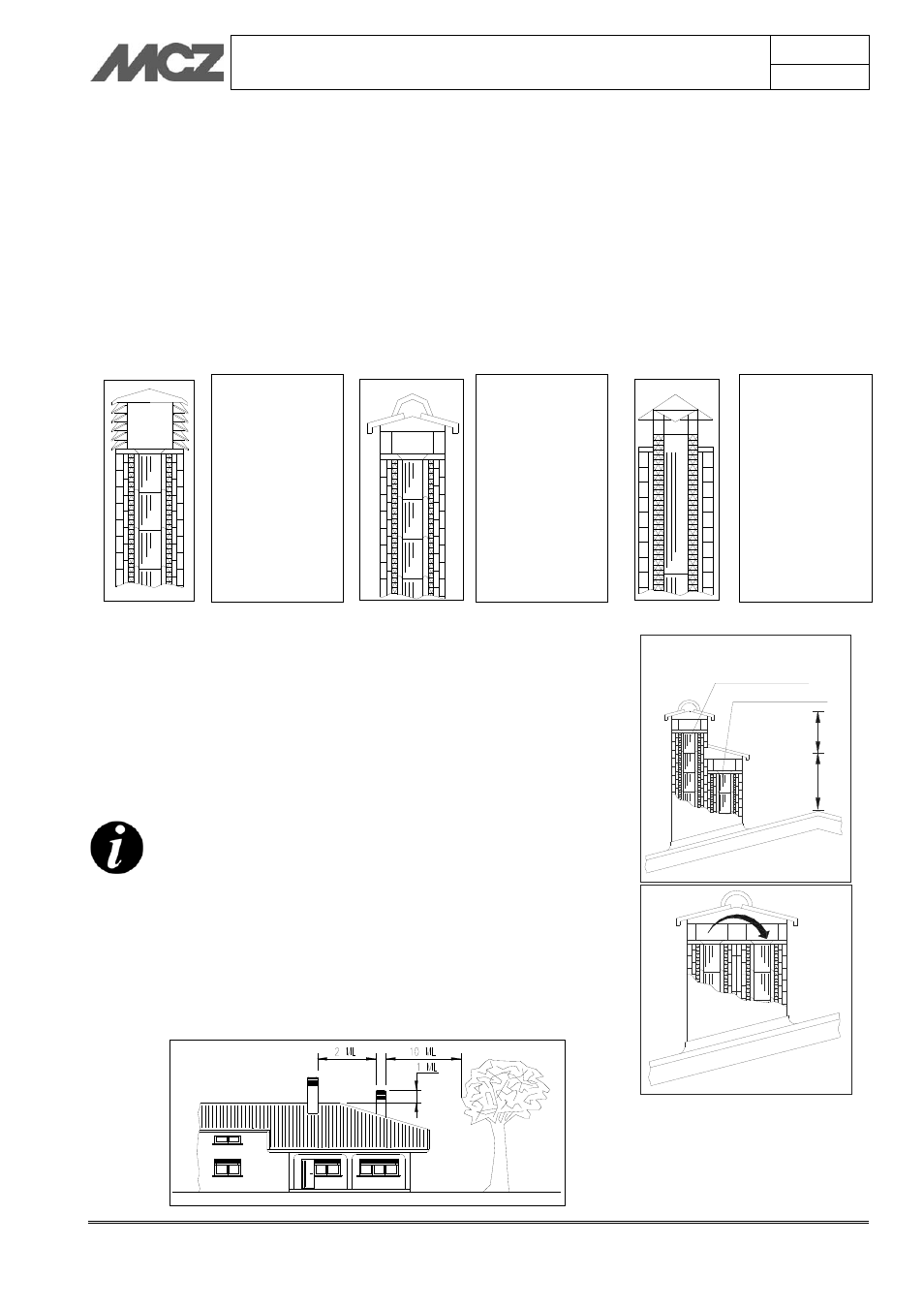

2.9. COMIGNOLO
Spesso se sottovalutato costituisce l’impedimento terminale al corretto
funzionamento del “sistema camino”.
Il tiraggio della canna fumaria è anche funzione del suo
comignolo.
E’ pertanto indispensabile che, se costruito artigianalmente, lo sviluppo
delle quattro sezioni di sfogo corrispondano a più di due volte la
sezione interna della canna fumaria.
Dovendo sempre superare il colmo del tetto, il comignolo sarà
esposto ai quattro venti, pertanto si consiglia d’utilizzarne di
tipo industriale.
Comignolo industri-
ale ad elementi
sovrapposti prefab-
bricati.
Consente un ottimo
smaltimento dei
fumi.
Comignolo tradizio-
nale artigianale.
La giusta sezione di
sfogo deve essere
minimo 2 volte la
sezione interna della
canna fumaria ideale
2,5 volte.
Comignolo per
canna fumaria in
acciaio con cono
interno deflettore dei
fumi.
Consente un ottimo
smaltimento dei
fumi.
Il comignolo deve rispondere ai seguenti requisiti:
 Avere sezione interna equivalente a quella del camino.
 Avere sezione utile d’uscita non minore del doppio di quella
interna della canna fumaria.
 Essere costruito in modo d’impedire la penetrazione nella
canna fumaria di pioggia, neve e di qualsiasi corpo estraneo.
 Essere posizionato in modo da garantire un’adeguata
dispersione dei fumi e comunque al di fuori della zona di
reflusso in cui è favorita la formazione di contropressioni.
In caso di canne fumarie appaiate il comignolo della
combustibilità solida o quello del piano superiore
dovrà sovrastare d’almeno 50cm gli altri al fine
d’evitare trasferimenti di pressione tra canne
appaiate.
Il comignolo non deve avere ostacoli entro i 10 mt tipo
muri, falde ed alberi. In caso contrario innalzare lo
stesso d’almeno 1mt sopra l’ostacolo e nel caso di altri
comignoli nelle vicinanze distanziarli d’almeno 2 mt ed
in ogni caso il comignolo deve oltrepassare il colmo del
tetto d’almeno 1mt.
PIANO SUPERIORE
O COMBUSTIBILITA’
SOLIDA
PIANO INFERIORE
1 mt
0,
5 m
t
SI
NO
