TERMOCAMINO AIRSYSTEM Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
33
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

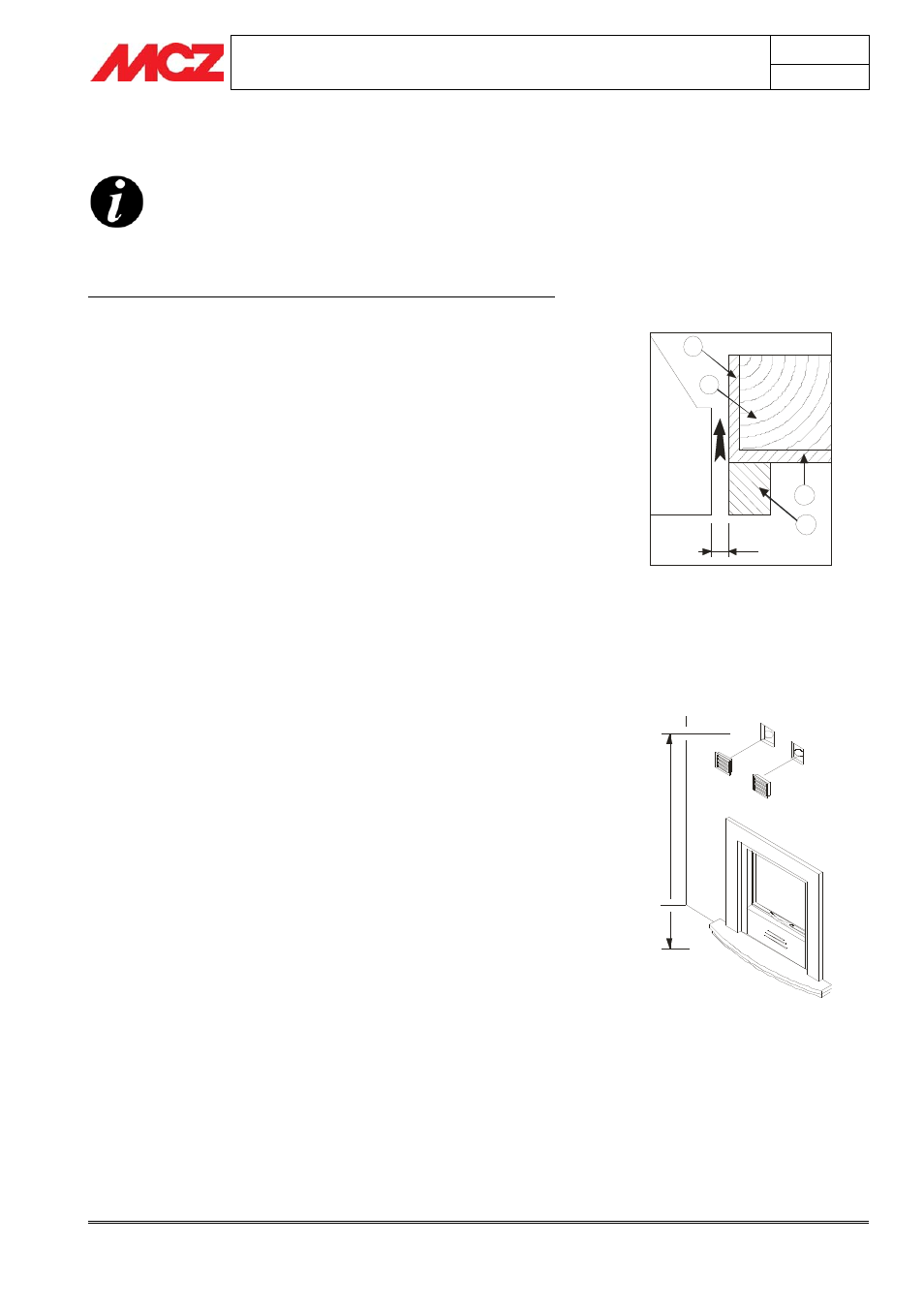

4.13. MONTAGGIO RIVESTIMENTO E CONTROCAPPA
PRIMA DI INIZIARE QUALSIASI OPERAZIONE DI
RIVESTIMENTO DEL TERMOCAMINO LEGGERE IL
CAPITOLO 5.2 “PROVA DI FUNZIONAMENTO”
Il termocamino e le parti del rivestimento devono essere fissate tra loro
SENZA AVERE CONTATTO CON LA STRUTTURA IN ACCIAIO per
evitare la trasmissione del calore ai marmi e/o pietre e per consentire le
normali dilatazioni termiche; attenzione alle finiture in legno tipo travi o
mensole.
Si consiglia di realizzare la controcappa in cartongesso del tipo
ignifugo di spessore 15/20 mm con telaio autoportante in profilo
zincato per non gravare sulle componenti del rivestimento (travi in
legno od architravi in marmo) che non hanno struttura portante e per
poter intervenire facilmente in caso d’anomalie e/o
manutenzioni future.
Eseguire il montaggio a secco del piano fuoco del rivestimento
lasciando un’apertura di 1 cm tra termocamino e piano fuoco per
eseguire l’isolamento. (Figura 5)
4.14. ISOLAMENTO TRAVE LEGNO
La trave in legno deve essere protetta con adeguato isolamento dalle
parti calde per prevenire il rischio d’incendio o il danneggiamento del
rivestimento stesso. (figura 23)
4.15. MONTAGGIO BOCCHETTE USCITA ARIA CALDA
Dopo aver eseguito i due fori quadrati 18x18, posizionare i raccordi alla
contro-cappa e fissarli. Inserire le griglie che si innesteranno
automaticamente mediante quattro ganci.
Si consiglia di posizionare le bocchette ad un’altezza non
inferiore a 2 mt dal pavimento al fine d’evitare che l’aria calda
investa direttamente le persone.
In alternativa può essere installata una bocchetta unica (vedere ns.
listino) che sarà posizionata eseguendo un foro rettangolare 16x48 sulla
parte frontale o laterale a cui collegare entrambe le tubazioni Ø 150
mm di uscita dell’aria calda (Figura 24).
2 mt
m
in
imo
Figura 24 – Montaggio bocchette uscita aria
calda
Figura 23 – Isolamento trave
1
1
2
3
10
PRO TEZIONE TERMICA TRAVE
1. Is olante applicato o da applicare
2. Trave in legno
3. Marmo o altro materiale
Pa
ss
a
gg
io
d
’a
ria
