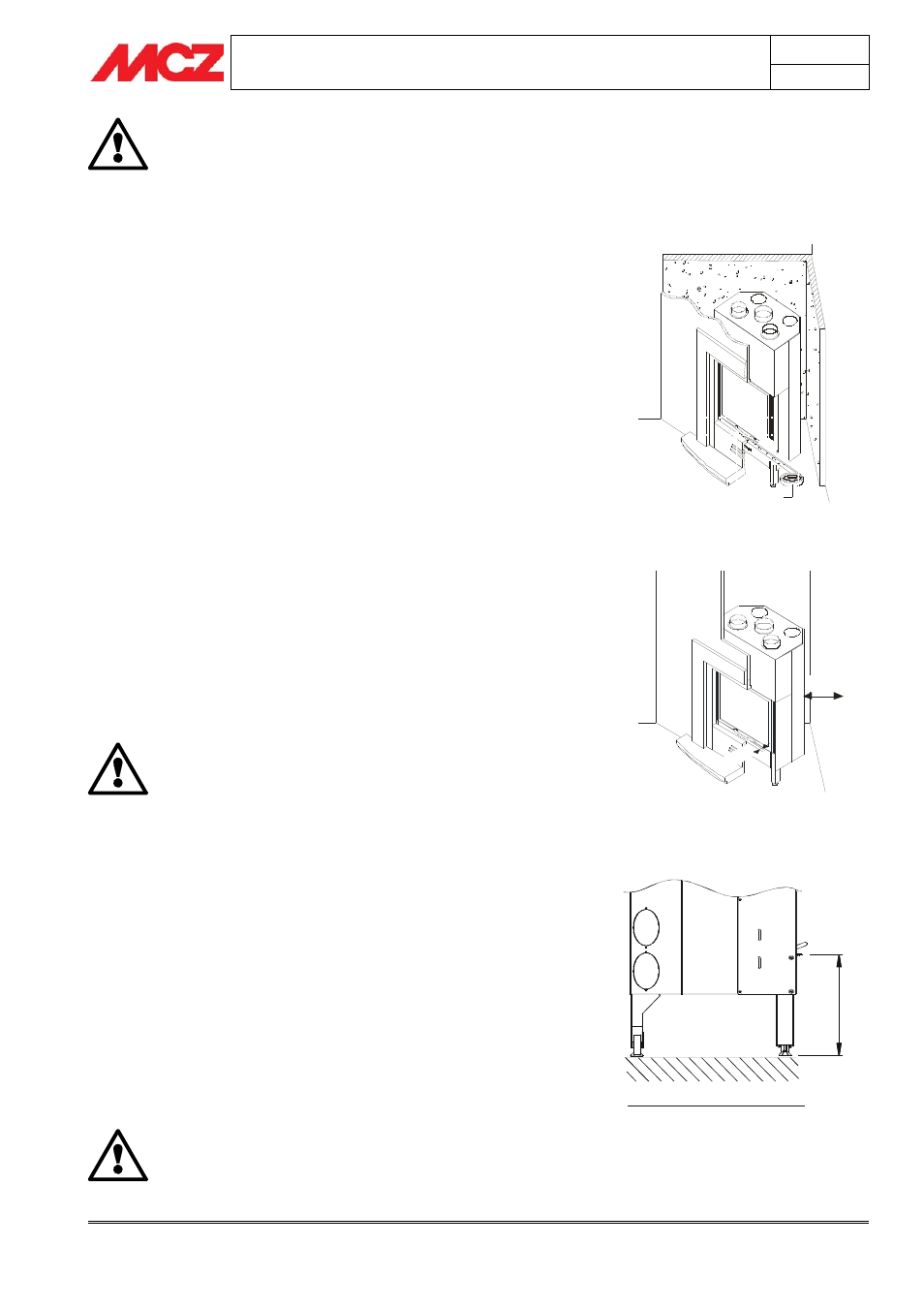

TERMOCAMINO AIRSYSTEM Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
21
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
Togliere le viti fissaggio contrappesi solo dopo aver
posizionato il termocamino e per controllare che il
vetro sia integro.
NON MUOVERE NE SPOSTARE IL TERMOCAMINO
SENZA LE VITI DI FISSAGGIO CONTRAPPESI.
I danni provocati dalla inosservanza di questa regola
sono a carico del cliente o chi per esso.
4.4. ISOLAMENTO TERMOCAMINO
Il termocamino deve essere sempre separato dalle pareti e dal
soffitto adiacenti.
Se necessario utilizzare dei materiali isolanti per coibentare le pareti
a contatto con il monoblocco, nel caso in cui quest’ultime corrano il
rischio di danneggiarsi o addirittura di prendere fuoco (pareti in legno,
cartongesso, ecc…). (figura 4)
4.5. POSIZIONAMENTO
Il termocamino AIRSYSTEM può essere posizionato sia ad angolo sia a
parete. Si può personalizzare con i rivestimenti MCZ oppure costruirli in
opera con materiali resistenti alle alte temperature.
I termocamini sono dei monoblocchi autoportanti che semplificano la
posa in opera e che non necessitano di nessun sostegno integrativo.
Valutare sempre le condizioni statiche del piano su cui
graviterà il peso e lasciare sempre minimo 5 cm di vuoto d’aria
tra caminetto e pareti.
Eseguire il montaggio a secco del piano fuoco del rivestimento
lasciando un’apertura di 1 cm per l’isolamento. (Figura 5)
Qualora il termocamino venga posizionato sopra un
pavimento oppure nelle vicinanze di pareti
infiammabili si consiglia un adeguato isolamento.
4.6. REGOLAZIONE ALTEZZA E DELLA BOLLA
Il termocamino Airsystem è fornito di piedini di regolazione che vanno
avvitati al monoblocco solo dopo aver determinato la posizione
precisa dello stesso e hanno lo scopo di permettere un’agevole
regolazione della bolla del piano fuoco del termocamino. I piedini
permettono una regolazione da un minimo di circa 2 cm per alcuni
modelli, fino ad un massimo di 4 cm per altri. In figura 6 è riportato, a
seconda dei modelli, l’intervallo di regolazione possibile.
Per chi desidera alzare il termocamino di più di 2 cm è necessario
creare un piedistallo in muratura su cui appoggiare il prodotto. In ogni
caso non eliminare i piedini indispensabili per la messa a bolla.
La rimozione dei piedini è considerata come modifica
strutturale del prodotto e pertanto fa decadere la garanzia.
La regolazione della bolla del termocamino è
un’operazione indispensabile per i corretto
scorrimento della porta fuoco.
5 cm
1 c
m
Figura 5 – Distanze del monoblocco dalle
pareti e dal rivestimento
Figura 6 – Regolazione dell’altezza dei piedini
Coibentazione
Coibentazione
Figura 4 – Distanze del monoblocco dalle
pareti e dal rivestimento
Figura 3 – Vite di bloccaggio dei contrappesi
H
Quote altezza H per modelli:
F70 Classico = da 21 a 23 cm
F80 = da 41 a 46 cm
Altri modelli = da 35 a 37 cm
