3.6.
SCHEMI ESEMPLIFICATIVI D’INSTALLAZIONE
Gli schemi a seguire sono solo indicativi. Per il
collegamento corretto seguire sempre le note del
termoidraulico installatore. L’impianto idraulico deve
soddisfare la normativa vigente del luogo, regione o
stato. L’installazione e la verifica del funzionamento
devono essere eseguite esclusivamente da personale
specializzato ed autorizzato.
MCZ declina ogni responsabilità nel caso di non
conformità rispetto a quanto elencato sopra.

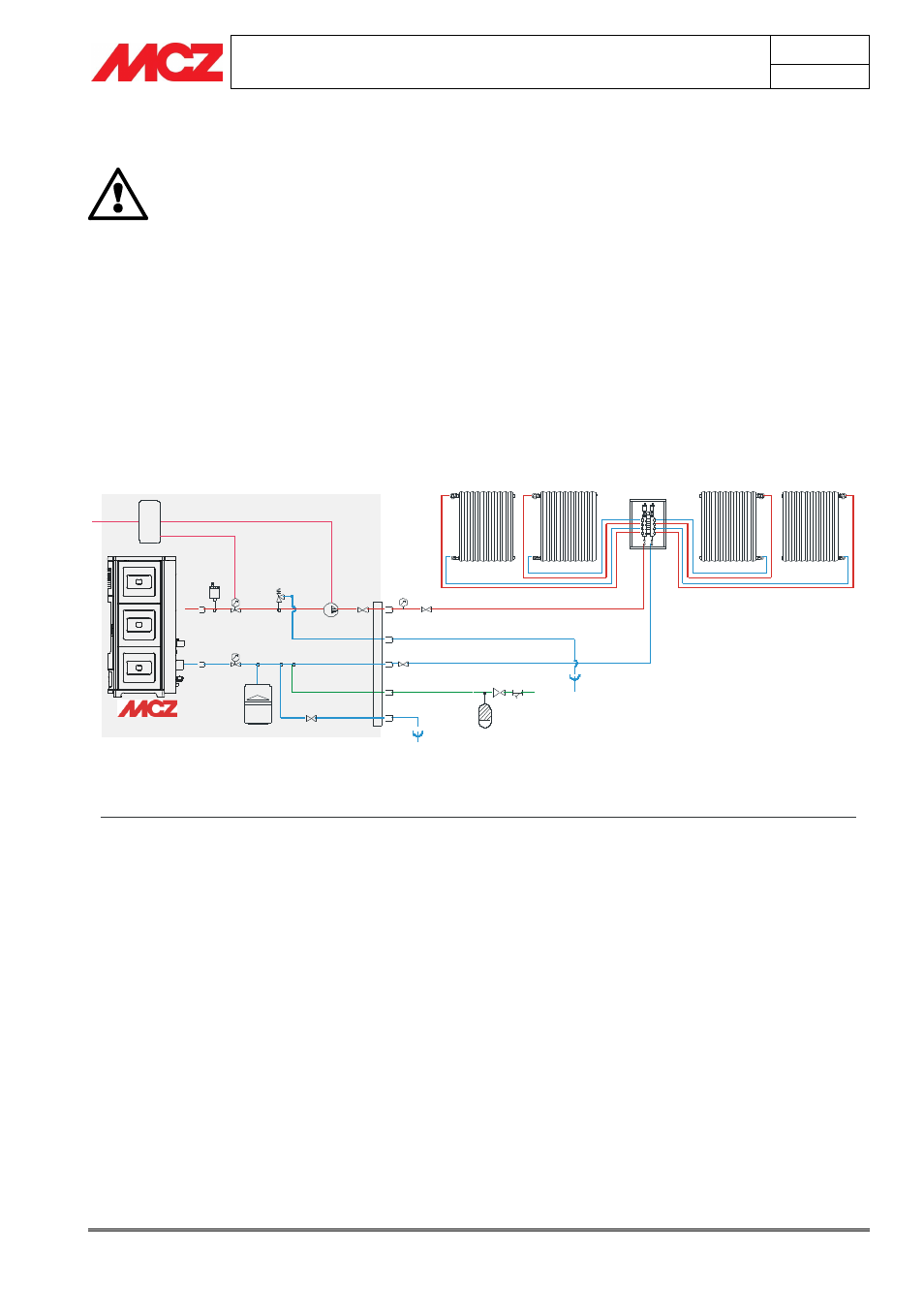

3.6.1. Schema installazione riscaldamento senza kit acqua sanitaria
(EGO/STAR/SUITE/CLUB/MUSA)
S
T
VS
P
VE
V
Vsc
T
SE
230V 50HZ
PRESTAZIONI:
RISCALDAMENTO CON STUFA
RA
RA
RA
RA
RP
Flt
A
V
V
SE
S
M
VS
V
P
VD
T
VE
VV
SC
F
C
B
B A
RA
PR
PS
A
RP
Vsc
Flt
Add
LEGENDA:
M
Componenti in dotazione nella stufa
MANDATA IMPIANTO
SCARICO SICUREZZA PRESSIONE
RITORNO IMPIANTO
REINTEGRO IMPIANTO
CONFIGURAZIONE: EGO/STAR/SUITE/CLUB/MUSA SENZA KIT SANITARIO
SCHEMA IMPIANTO A VASO CHIUSO DI SOLO RISCALDAMENTO MEDIANTE RADIATORI
Scheda elettronica
Sfiato automatico
Manometro
Valvola di sfiato 3 bar
Valvola
Pompa
Valvola unidirezionale
Misurazione temperatura caldaia
Vaso espansione 1,5 bar da 6 lt
Valvola a 3 vie motorizzata
Scambaitore a piastre
Flussostato
Caldaia a gas metano
Bollitore
Bollitore ad accumulo
Radiatori
Pannelli radianti
Pannelli solari
Ammortizzatore a colpi d’ariete
Valvola riduttrice di pressione
Valvola scarico impianto/caldaia
Filtro impianto
Addolcitore
