STUFE A PELLET
Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
31
Installazione e montaggio
Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
3.4.
COLLEGAMENTO IMPIANTO IDRAULICO
IMPORTANTE!
Il collegamento della stufa all’impianto idraulico
deve
essere
realizzato
ESCLUSIVAMENTE
da
personale specializzato e che possa eseguire
l’installazione a perfetta regola d’arte e rispettando le
disposizioni vigenti nel Paese di installazione.
MCZ declina ogni responsabilità in caso di danni a
cose o persone o in caso di mancato funzionamento,
nel caso in cui non venga rispettata le sopraindicata
avvertenza.

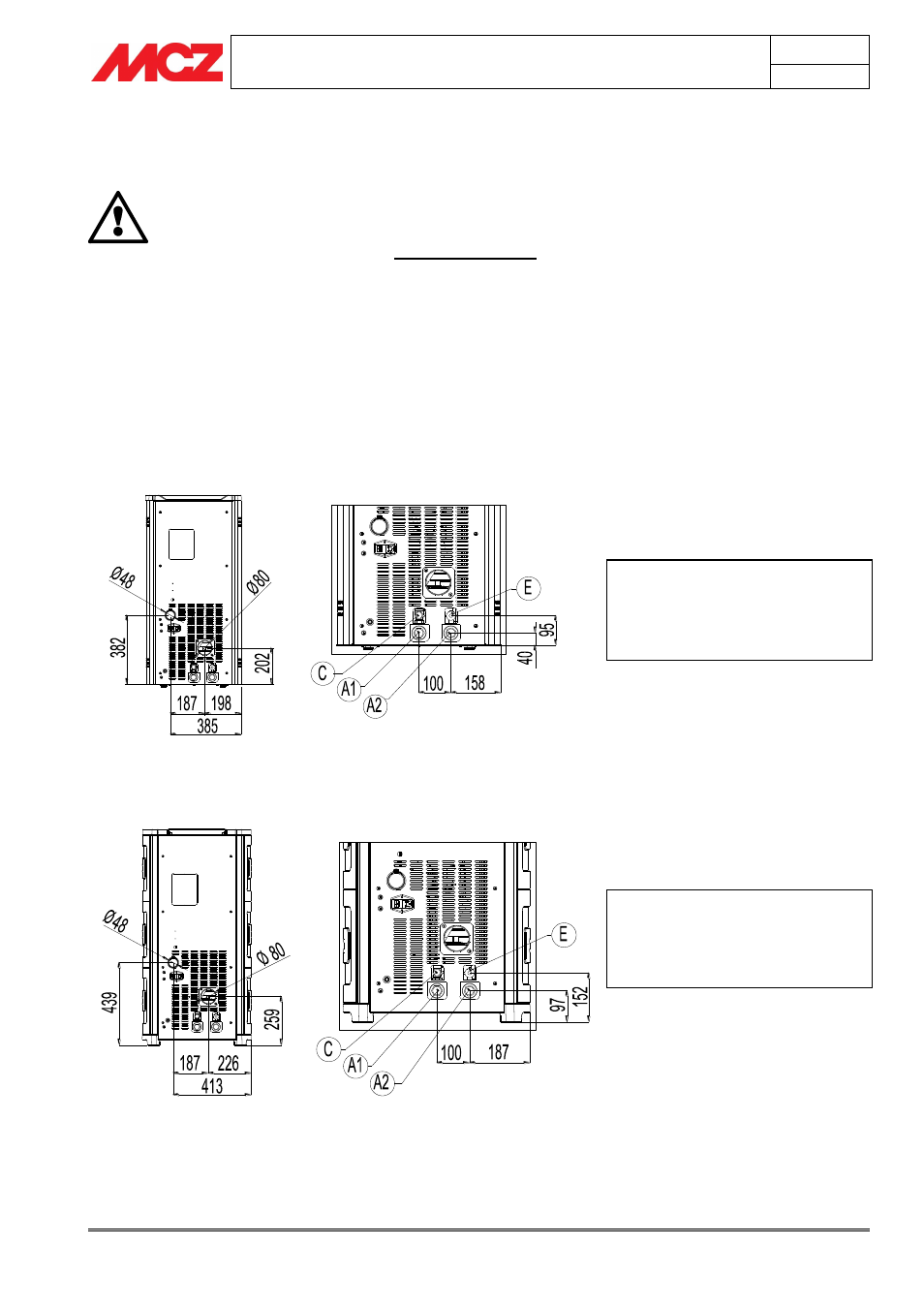

SCHEMA ALLACCIAMENTO STUFA EGO-STAR HYDRO
SCHEMA ALLACCIAMENTO STUFA SUITE-CLUB HYDRO
A1=Mandata acqua riscaldamento 3/4”M
A2=Ritorno acqua riscaldamento 3/4”M
C=Valvola di sicurezza 3 bar
– 1/2”F
E=Svuotamento impianto 1/2”F
A1=Mandata acqua riscaldamento 3/4”M
A2=Ritorno acqua riscaldamento 3/4”M
C=Valvola di sicurezza 3 bar
– 1/2”F
E=Svuotamento impianto 1/2”F
