Pagina 28
STUFE A PELLET
Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
28
Installazione e montaggio
Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
3.3.3. Montaggio del pannello inferiore-SUITE e CLUB
La stufa viene consegnata con tutte le ceramiche imballate quindi,
prima di montare le piastrelle laterali e il top bisogna inserire il pannello
inferiore.
Procedere nel seguente modo:
Togliere sul lato destro (lato maniglia) sulla parte superiore la
griglia in lamiera microforata B togliendo le due viti C.
Togliere la vite D sulla lamiera E in modo che il profilo A non
sia più bloccato.
A questo punto alzare leggermente la lamiera E e togliere il
profilo A.
Per togliere il profilo A alzarlo (sfilandolo dal basamento) e
inclinarlo leggermente in modo tale che le spine inserite sul
basamento escano.
Prendere il pannello inferiore F e inserirlo da destra (lato
maniglia) verso sinistra in modo che entri esattamente nelle
sede
Reinserire il profilo A facendo entrare le spine sul basamento
e alzare la lamiera E in maniera di riallineare il profilo “A”.
Fare in modo che le spine superiori del profilo “A” si
inseriscano nelle sedi della lamiera “E”.
Chiudere con la vite D la lamiera E che tiene bloccato il
profilo A (fig.8).
Prima di rimontare le griglia B con le due viti C inserire anche
le piastrelle laterali (Vedi par.3.3.4)
A
B
C
C
D
E
A
F

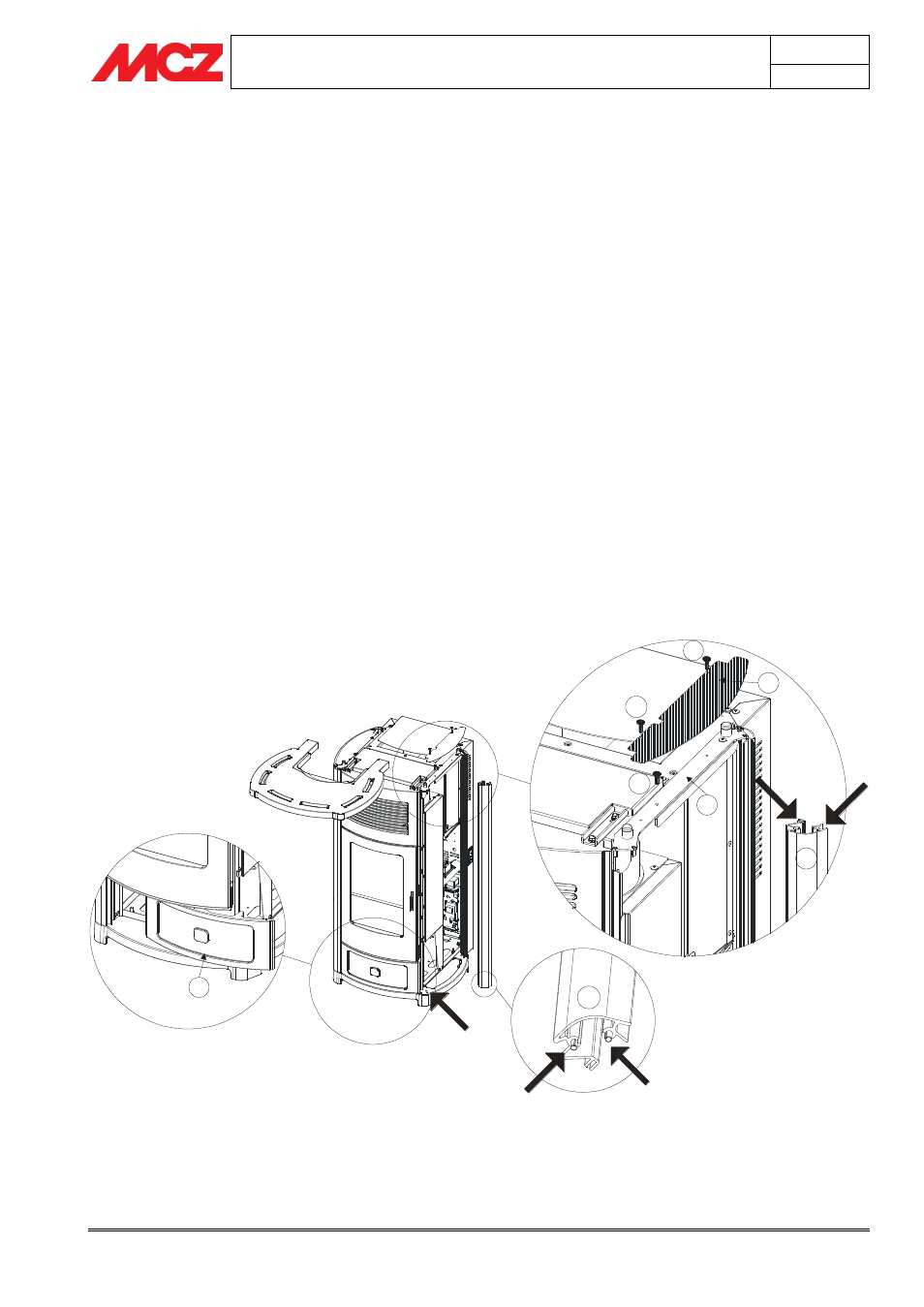

Figura 8 – Montaggio pannello frontale inferiore
