Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO
pag. 20
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

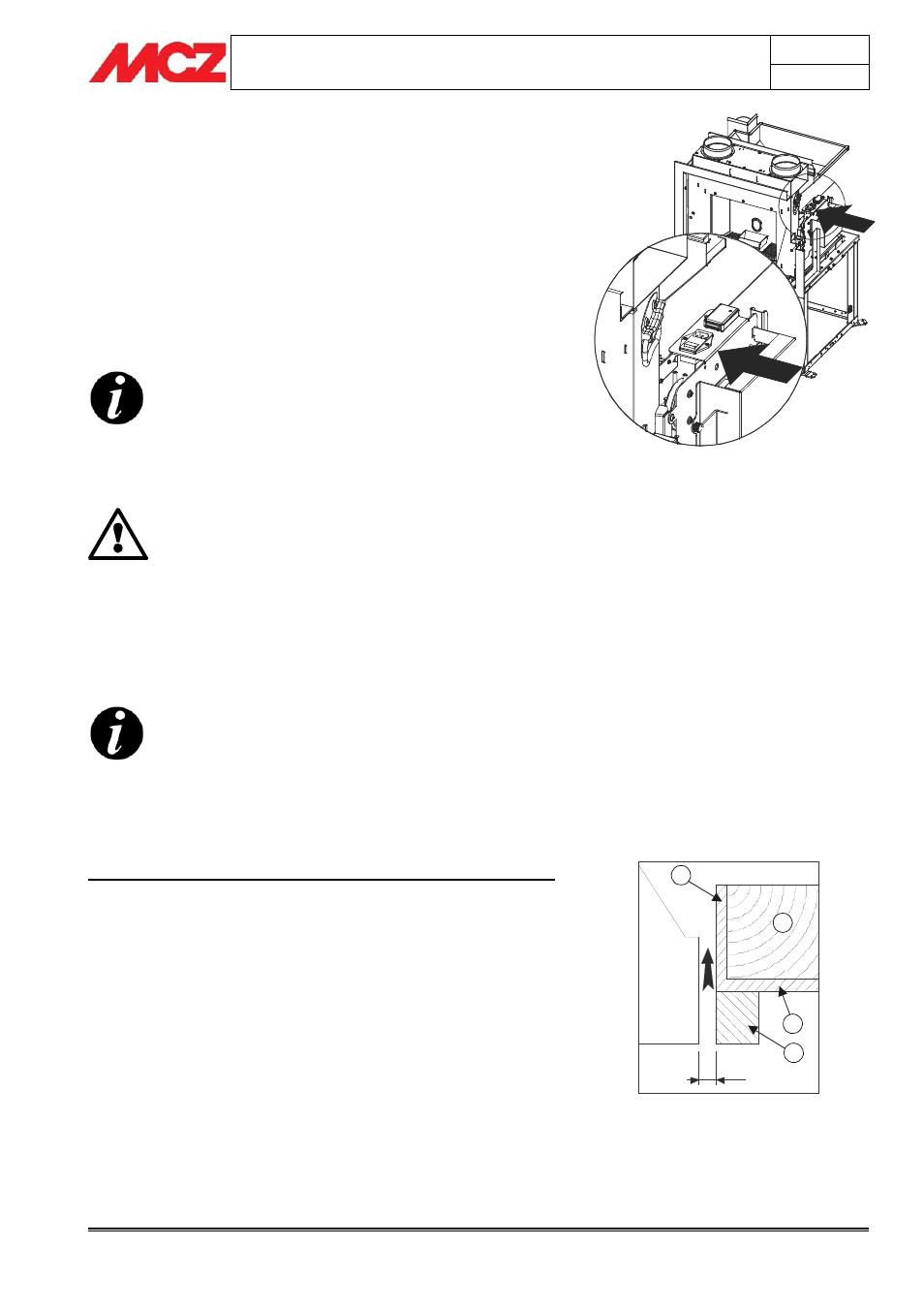

3.10. COLLEGAMENTO ELETTRICO
Collegare il cavo di alimentazione prima sul retro del prodotto e poi ad
una presa elettrica a parete che deve rimanere sempre
accessibile. Se questo non fosse possibile inserire, in fase
d'installazione, degli opportuni dispositivi di disconnessione dalla rete di
alimentazione, conformemente alle norme nazionali di impiantistica
elettrica.
Una volta collegato il cavo di alimentazione e completata tutta la fase di
installazione e rivestimento del prodotto, portare l’interruttore nella
posizione (I). Il pulsante luminoso si accenderà ed anche il led del
pannello di emergenza, si illuminerà di rosso (LUCE FISSA)
Nel periodo di inutilizzo è consigliabile togliere il
cavo di collegamento alla rete elettrica.
3.11. REALIZZAZIONE RIVESTIMENTO
Il prodotto deve essere provato in tutte le sue
funzionalità prima di essere rivestito. MCZ non si
assume la responsabilità di eventuali danni al
rivestimento se si riscontrano delle anomalie di
funzionamento, non verificate prima di rivestire il
monoblocco.
E’ OBBLIGATORIO controllare la tenuta di tutte le
tubazioni in cui passa il fumo (raccordo fumo,
guarnizioni ed innesto in canna fumaria) prima di
realizzare il rivestimento.
PRIMA DI INIZIARE QUALSIASI OPERAZIONE DI
RIVESTIMENTO DEL MONOBLOCCO LEGGERE IL
CAPITOLO “PROVA DI FUNZIONAMENTO”
Per provare il funzionamento del prodotto installare e cablare in
maniera provvisoria sullo scivolo di caricamento pellet, lo sportello
completo di pannello di emergenza (vedi
capitolo 3.14)
Il monoblocco e le parti del rivestimento devono essere fissate tra loro
SENZA AVERE CONTATTO CON LA STRUTTURA IN ACCIAIO per
evitare la trasmissione del calore ai marmi e/o pietre e per consentire le
normali dilatazioni termiche; attenzione alle finiture in legno tipo travi o
mensole.
Si consiglia di realizzare la controcappa in cartongesso del tipo
ignifugo di spessore da 15 a 20 mm con telaio autoportante in profilo
zincato per non gravare sulle componenti del rivestimento (travi in
legno od architravi in marmo) che non hanno struttura portante e per
poter intervenire facilmente in caso d’anomalie e/o
manutenzioni future. Eseguire il montaggio a secco del piano fuoco
del rivestimento lasciando un’apertura di 1 cm tra monoblocco e
piano fuoco per eseguire l’isolamento.
3.12. ISOLAMENTO TRAVE LEGNO
Se si desidera montare una trave in legno, deve essere protetta con
adeguato isolamento dalle parti calde per prevenire il rischio d’incendio
o il danneggiamento del rivestimento stesso.
ISOLAMENTO TRAVE IN LEGNO
1. Isolamento applicato o da applicare
2. Trave in legno
3. Marmo o altro materiale
1
1
3
10
2
