Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO
pag. 18
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
3.8. CANALIZZAZIONE USCITA ARIA CALDA
E’ obbligatorio canalizzare all’esterno del rivestimento
gli ingressi dell’aria del ventilatore con le apposite
tubazioni per un corretto funzionamento dell’impianto
di ventilazione. E’ obbligatorio canalizzare entrambe
le uscite dell’aria Ø150 mm all’esterno del
rivestimento per sfogare il calore della struttura.
E’ vietato eseguire restringimenti della tubazioni di
uscita dell’aria calda.
I kit di uscita/ingresso aria con le relative bocchette,
doppie o singole, non sono compresi nel prodotto ma
sono da acquistare separatamente (vedi listino
optional MCZ)
La portata d’aria sviluppata dal motore di ventilazione, obbliga
tassativamente di aspirare aria pulita dall’esterno del rivestimento.
E’ pertanto obbligatorio canalizzare, con le apposite tubazioni
flessibili, entrambi gli ingressi dell’aria del ventilatore Ø 150 mm
all’esterno del vano in cui è contenuto il monoblocco. Tale avvertenza
permette di evitare surriscaldamenti della struttura e l’aspirazione
dell’aria comburente.
Il collegamento delle canalizzazioni si realizza come segue:
x SUL MONOBLOCCO: innestare le tubazioni flessibili Ø150
mm sulle flangie di uscita aria calda e poi, mediante le fascette
in acciaio in dotazione, bloccare saldamente le tubazioni alle
flangie.
x LE BOCCHETTE: è possibile collegare sia due bocchette
singole che la doppia provvista di due flangie di innesto. Il
collegamento si esegue come per il monoblocco cioè inserendo
il tubo sulle flangie e bloccandolo con le apposite fascette in
dotazione.
Si consiglia di non realizzare tubazioni eccessivamente lunge
e con tragitto tortuoso.
Lunghezza massima consigliata 3 mt. lineari.
In presenza di curve accentuate (90°) abbreviare il tragitto.
3.9. BOCCHETTE DI VENTILAZIONE CAPPA
E’ obbligatorio installare le bocchette di ventilazione
cappa fornite di serie con il prodotto oppure delle
bocchette che possano garantire la medesima
funzionalità e la medesima sezione di passaggio d’aria
(vedi accessori MCZ).
MCZ non risponde di eventuali danni alla struttura o
alla componentistica elettrica causati dalla mancata
osservanza di questa avvertenza.
Vista l’elevata potenza del PowerSystem, la struttura raggiunge
temperature elevate ed è indispensabile garantire sempre una
continua ed efficiente ventilazione all’interno del rivestimento.
Tale prassi, oltre a garantire un perfetto funzionamento del prodotto,
permette di recuperare parte del calore della struttura che andrebbe
perso se rimanesse all’interno del rivestimento.

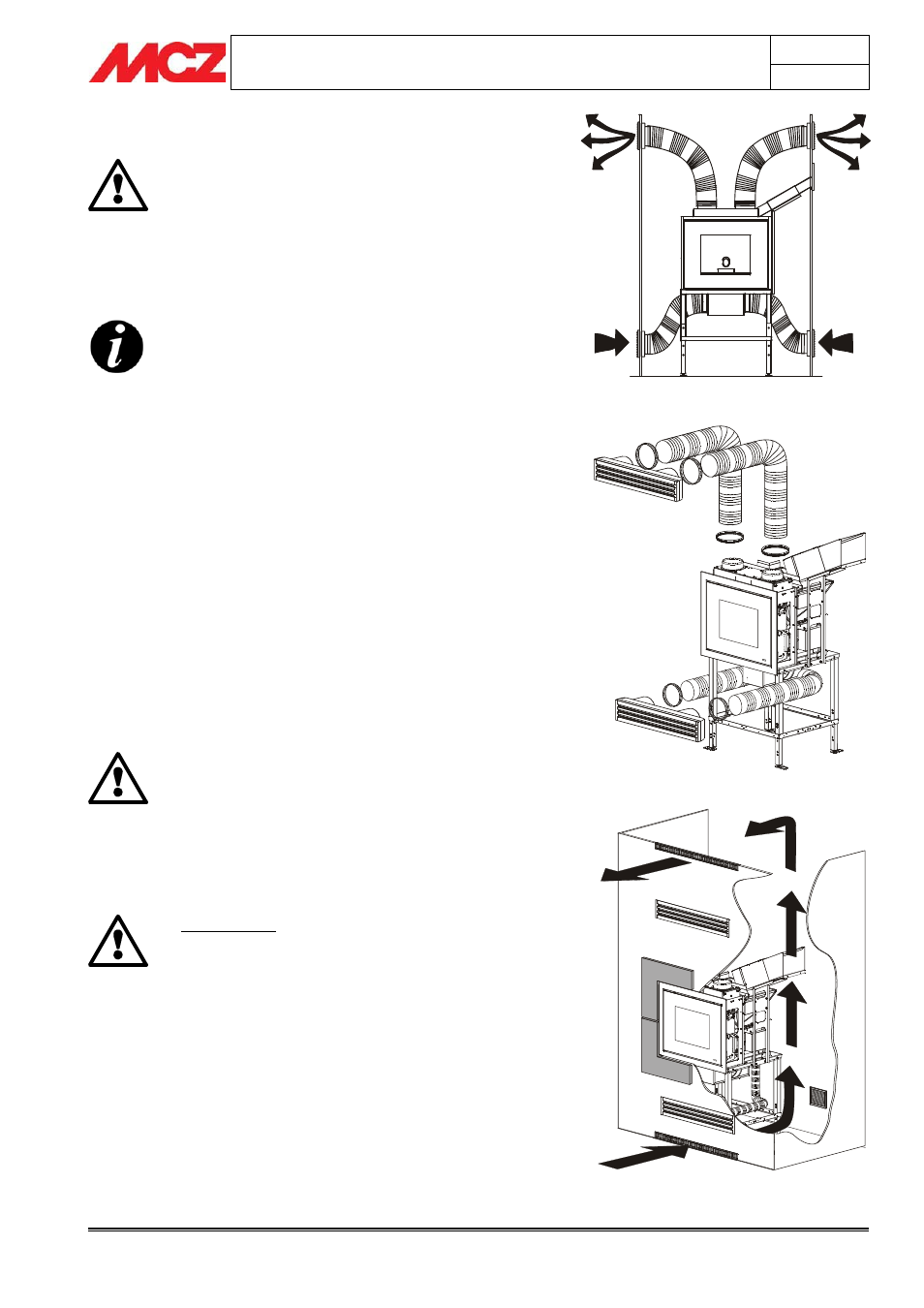

Esempio collegamento canalizzazioni aria
Installazione delle bocchette di serie per la
ventilazione cappa
Esempio collegamento canalizzazioni aria calda
