Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO
pag. 19
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

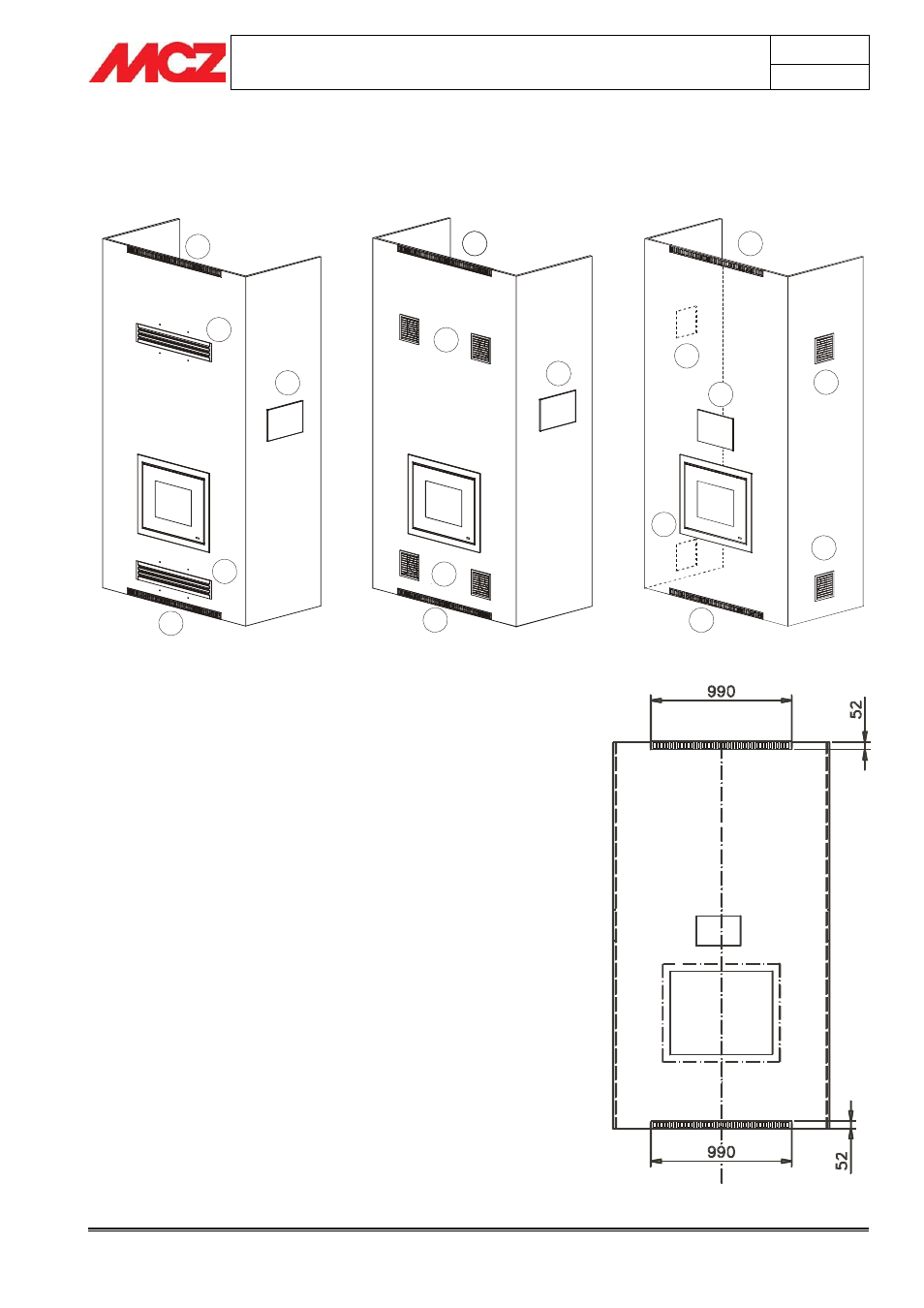

Per una migliore comprensione della quantità, dimensione e funzione
delle bocchette di ventilazione da installare sul rivestimento, riportiamo
qui di seguito alcune potenziali configurazioni di installazione con le
relative bocchette.
1a
1b
2a
2b
3
1a
1b
2b
3
2a
1a 1a
2a
1b
2b
3
2a
2b
1a) Griglia di serie per l’uscita dell’ aria di convezione
1b) Griglia di serie per l’ingresso dell’aria di convezione
Le griglie 1a e 1b sono indispensabili per far fuoriuscire il
calore che si annida all’interno della cappa ed è obbligatorio
montarle indifferentemente dal tipo di installazione o di
rivestimento che si deve realizzare.
2a) Griglia per l’uscita dell’aria di ventilazione. Nella parte posteriore
della griglia sono presenti due flangie per collegare le tubazioni
flessibili che provengono dall’uscita del monoblocco.
2b) Griglia per l’ingresso dell’aria di ventilazione. Nella parte
posteriore della griglia sono presenti due flangie per collegare
le tubazioni flessibili che provengono dalle flangie del
ventilatore.
Queste griglie sono necessarie per prelevare l’aria fredda ed
immetterla all’interno dell’ambiente di installazione riscaldata
dal monoblocco.
3) Sportello per il caricamento del pellet.
3.9.1. Maschera per la realizzazione dei fori per le
griglie di ventilazione cappa di serie
Mentre per la realizzazione dei fori delle bocchette di ingresso e uscita
dell’aria di ventilazione (2a e 2b) la posizione non è fissa ma
determinata dall’installatore in base a dove vuole canalizzare le
tubazioni, per quanto riguarda le bocchette di ventilazione cappa (1a e
1b) esistono delle posizioni fisse.
Tali posizioni e dimensioni possono essere rilevate dalla maschera qui
affianco che illustra la precisa collocazione delle griglie.
Maschera per la realizzazione dei fori per le
griglie di ventilazione cappa
