STUFE A PELLET Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 25
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ Group S.p.A. - Riproduzione vietata
Per montare le griglie procedere nel seguente modo:
 Prendere le griglie (C-D-F-G) uguali fra loro e fissarle alla
struttura della stufa tramite 4 viti ognuna (2 per lato) in
dotazione. Fare la stessa cosa con la griglia centrale E.

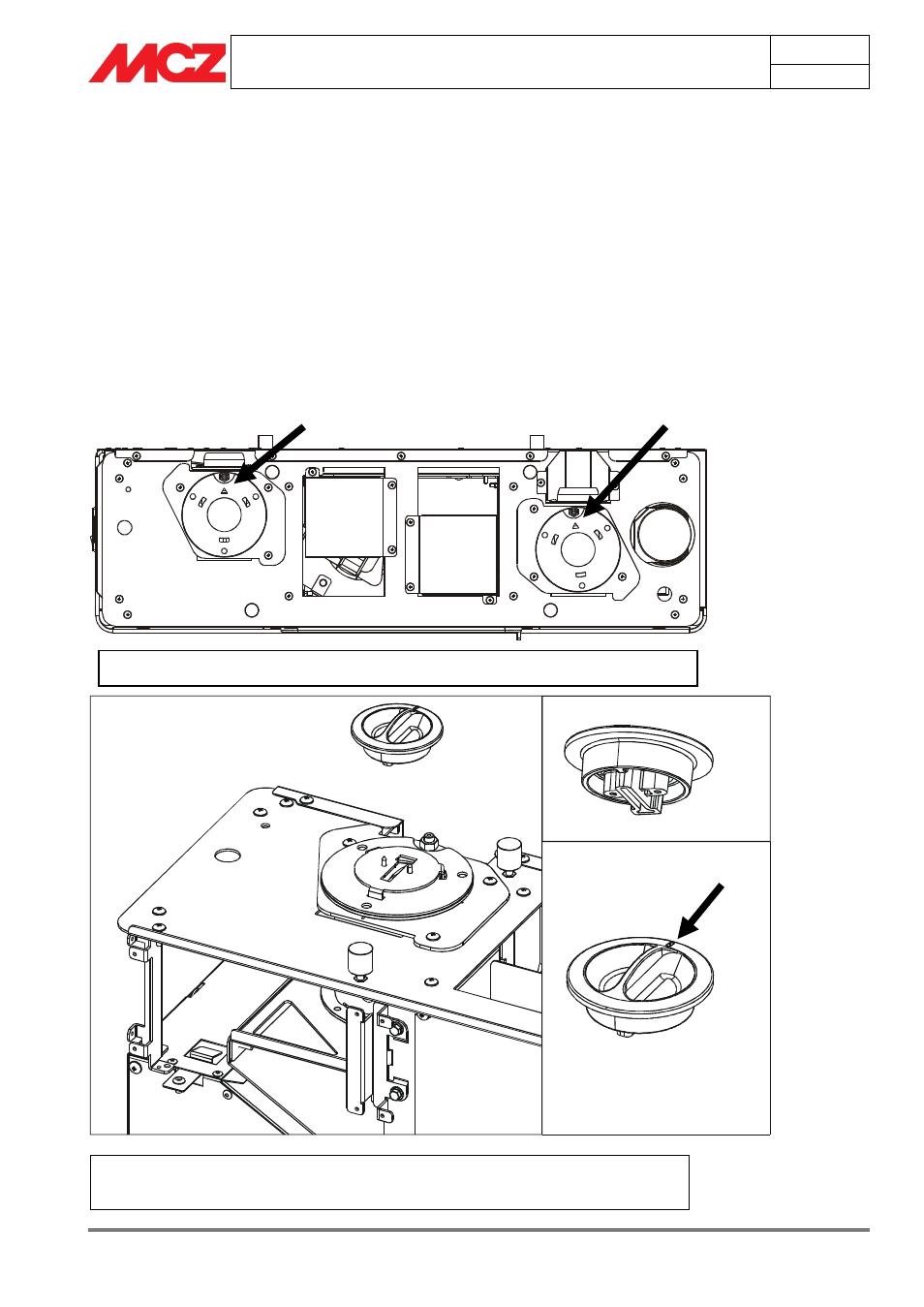

3.5.2. Montaggio del top superiore
Il top viene posizionato semplicemente appoggiandolo sopra la struttura
della stufa.
Per assicurare un regolare posizionamento e funzionamento delle
manopole è necessario che in fase di posizionamento del top, la
tacchetta sulla manopola coincida con il “triangolo” ∆ della struttura.
Questa operazione di centramento è indispensabile per poter
direzionare l’aria nella posizione desiderata.
1- POSIZIONE “TRIANGOLO” ∆ VERSO IL RETRO DELLA STUFA
2-POSIZIONE TACCHETTA MANOPOLA NELLA STESSA POSIZIONE DEL
“TRIANGOLO” ∆
