MCZ Philo - Manuale (Pagina 22)

STUFE A PELLET Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 22
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ Group S.p.A. - Riproduzione vietata
3.4. COLLEGAMENTO
CANALIZZAZIONI ARIA
CALDA
Completata la fase di posizionamento della stufa è possibile iniziare il
procedimento di installazione delle tubazioni aria calda.

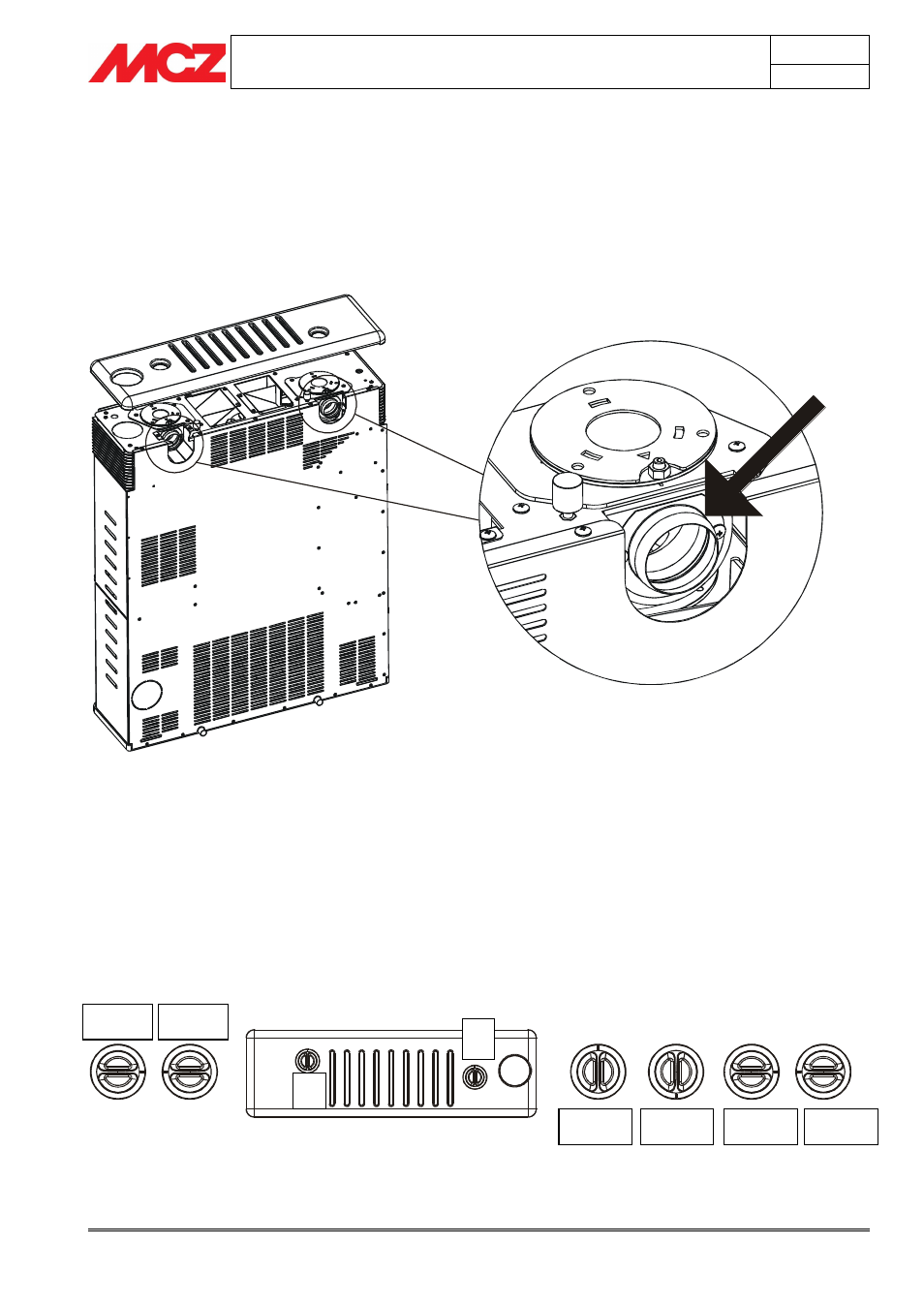

E’ possibile canalizzare l’aria fissando due tubi flessibili sul retro della
stufa in corrispondenza dei fori sulla parte alta. Per collegare il tubo,
togliere il top, infilare il tubo e fermarlo con una fascetta.
Comunque poi, in qualsiasi momento, è possibile cambiare direzione
dell’uscita dell’aria anche se si è effettuata una canalizzazione.
Sopra il top ci sono due manopole che permettono di far uscire l’aria
calda nella direzione scelta:
POSIZIONE 1 ARIA LATERALE SINISTRA
POSIZIONE 2 ARIA LATERALE DESTRA
POSIZIONE 3 ARIA FRONTALE
POSIZIONE 4 ARIA CANALIZZATA
POSIZIONE 5 MANOPOLA A ARIA DIFFUSA
POSIZIONE 6 MANOPOLA B ARIA DIFFUSA
Queste canalizzazioni possono essere anche murate. (VEDI
OPTIONALS)
POS.1
POS.2 POS.3 POS.4
POS.5
POS.6
A
B
