MCZ Antares '02 - Manuale (Pagina 26)

Uso della stufa
3.4 Pannello comandi
Impariamo a conoscere le funzioni del pannello comandi
Il pannello comandi replica perfettamente le funzionalità del telecomando LCD.
La didattica che segue prende in esame, in particolare modo, il pannello in quanto il suo display
visualizza solo parzialmente la messaggistica rivolta all’utente.
1
6
5
2
7
8
4
10
3
9
11

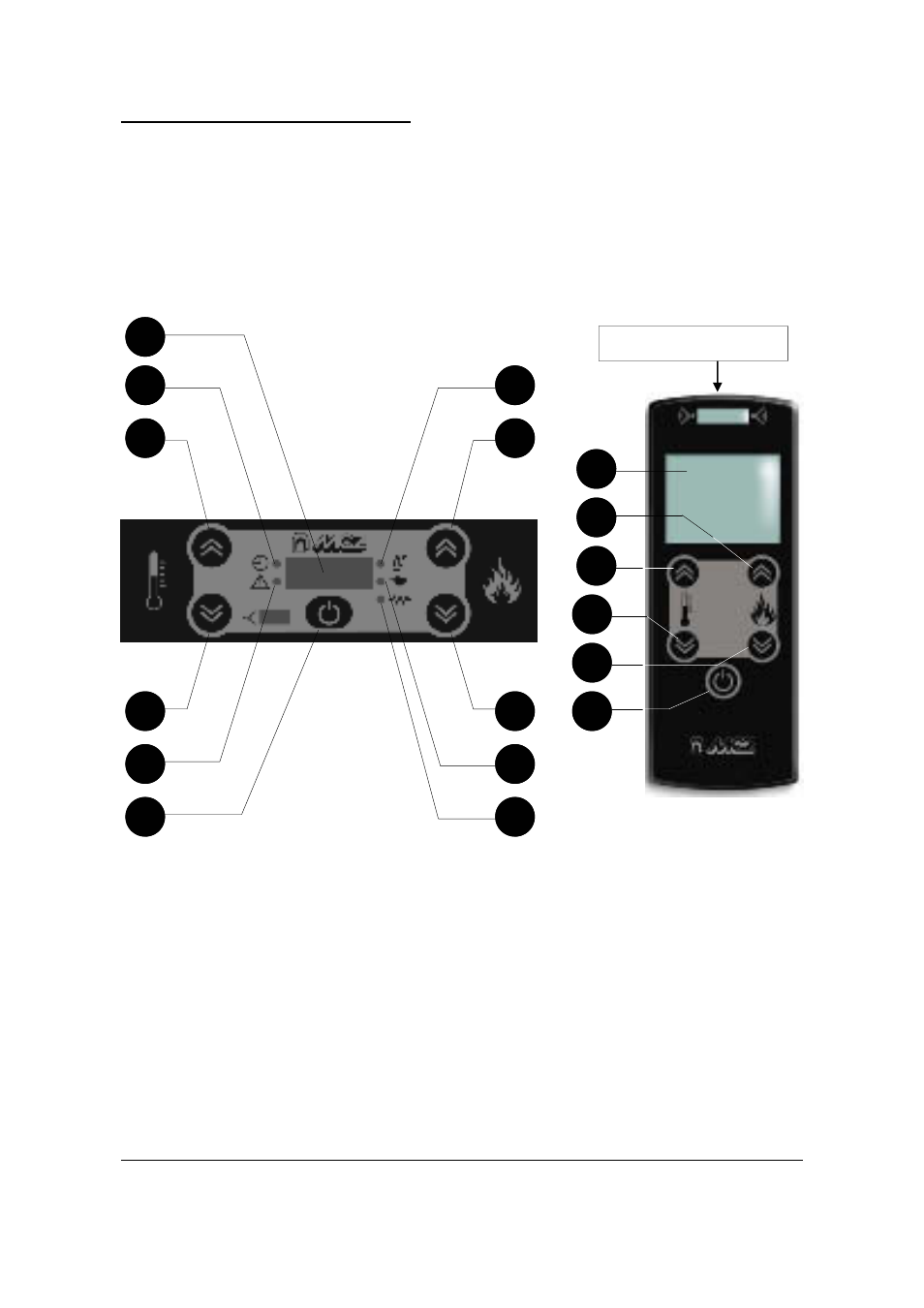

PULSANTE 1= Scorrimento menu a decrementare / decrementa set temperatura
PULSANTE 2= Incrementa set temperatura / funzioni di programmazione
PULSANTE 3= Incrementa potenza stufa / funzioni di programmazione
PULSANTE 4= Decrementa potenza stufa / scorrimento menu a decrementare
PULSANTE 5= Accensione / spegnimento stufa
SPIA LUMINOSA 6= Allarme generale ( vedere specifica)
SPIA LUMINOSA 7= Cronotermostato attivo
DISPLAY 8= Visualizza tutta la messaggistica
SPIA LUMINOSA 9= Ciclo in cui la coclea carica il pellet
SPIA LUMINOSA 10= Funzionamento in modalità MANUALE
SPIA LUMINOSA 11= Candeletta in funzione
4
5
1
2
3
8
Telecomando LCD
Pannello comandi a bor-
do della stufa
Trasmettitore e ricevitore
