Installazione
Coassialità tra lo
scarico fumi e il
tubo di attraver-
samento
Se si deve collegare la stufa ad un tubo di scarico che attraversa la parete posteriore (per immet-
tersi in canna fumaria ) prestare la massima cautela a non forzarne l’imbocco.
Trovare, mediante la regolazione dei 4 piedini,(Fig.3) il giusto livello affinchè scarico fumi e tubo
siano coassiali.Se lo scarico fumi della stufa viene forzato o usato impropriamente per sol-
levarla o posizionarla si compromette irreparabilmente il funzionamento della stessa.Fig.4
Di seguito si propone alcuni esempi tipo per una corretta installazione.
2.5 Collegamento alla can-
na fumaria
La canna fumaria deve avere dimensioni inter-
ne non superiori a cm. 20X20 o diametro 20
cm. ; nel caso di dimensioni superiori o cattive
condizioni della canna fumaria (es. crepe, scar-
so isolamento, ecc.) è consigliato inserire nella
canna fumaria un tubo in acciaio inox del dia-
metro adeguato per tutta la sua lunghezza, fino
sulla cima.Fig.5
Verificare con strumenti adeguati che ci sia un
tiraggio min. di 12 Pa.
Prevedere alla base della canna fumaria una
ispezione per i controllo periodico e la pulizia
che deve essere fatta annualmente.
Eseguire il raccordo alla canna fumaria a tenu-
ta con raccordi e tubi da noi consigliati.
Controllare tassativamente che sia installato un
comignolo antivento secondo le norme vigenti
(UNI 7129 - 7130 - 9615).
Questo tipo di collegamento, anche
in caso di mancanza momentanea di
corrente, assicura l’evacuazione dei
fumi.
Comignolo
antivento
50 cm
Canna
fumaria
Sportello per
ispezione
17

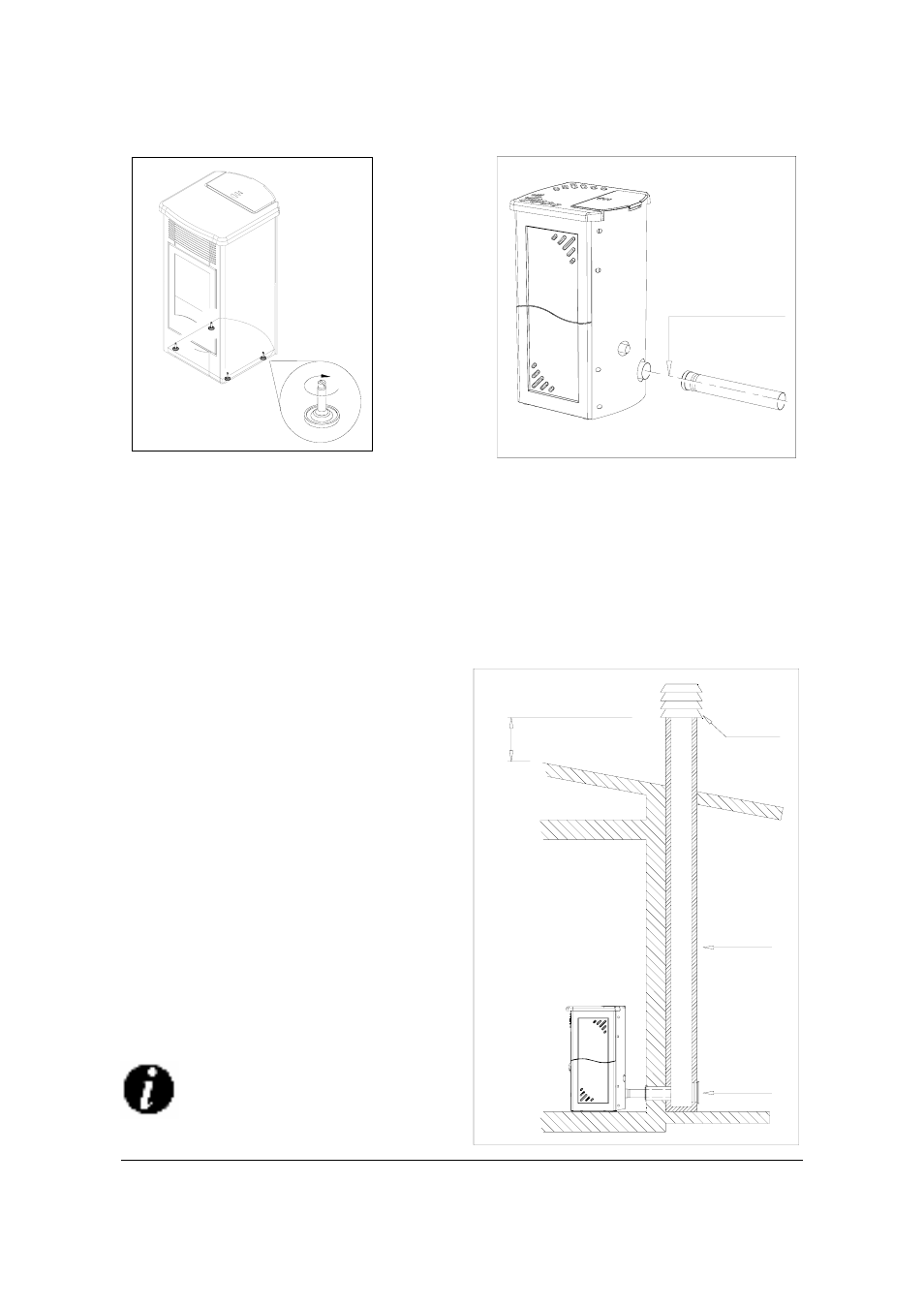

Fig.3 Fig.4
