Installazione
Nell’ eseguire il foro per il passaggio del
tubo scarico fumi è necessario tener con-
to della eventuale presenza di materiali
infiammabili. In questi casi vanno utilizzati
materiali isolanti adeguati che possono
variare da 3 a 10 cm. In questi casi si
consiglia l’impiego di tubo coibentato che
può essere usato anche all’esterno per
evitare la condensa.
La camera di combustione lavora in de-
pressione. Il condotto fumario per lo sca-
rico dei fumi sarà in depressione quando
collegato ad efficiente canna fumaria co-
me prescritto.
E’ necessario utilizzare sempre tubi e
raccordi con adeguate guarni-
zioni che garantiscano
l’ermeticità.
Tutti i tratti del condotto fumario
devono essere ispezionabili e removibili
per rendere possibile la periodica pulizia
interna(raccordo a T con ispezione).

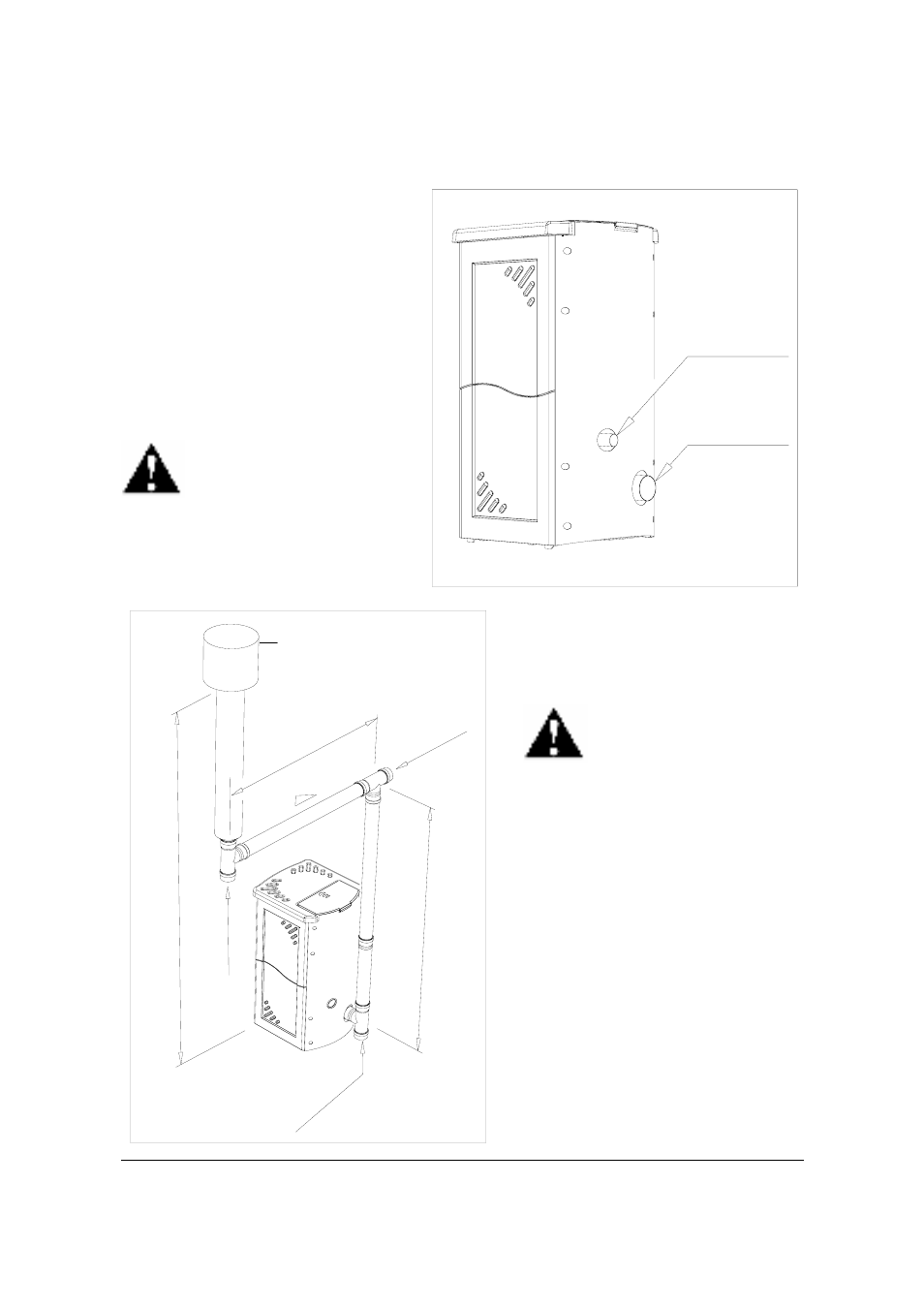

Ingresso aria
comburente
ø50
Uscita fumi
ø 80
Posizionare la stufa considerando tutte
le prescrizioni e le attenzioni evidenzia-
te finora.
Importante
Tutti i cambi direzione a 90° del ca-
nale scarico fumi devono essere
approntati con gli appositi raccordi
a T con possibilità di ispezione.
(vedere accessori stufa a pellet)
E’ tassativamente vietato l’uso di
una rete all’estremità del tubo di
scarico,poiché essa potrebbe cau-
sare il cattivo funzionamento della
stufa.
Isp
ez
ion
e
Ispe
zi
one
Isp
ezio
ne
M
in
im
o
1.
5-
2
m
et
ri
Ma
ssim
o 2
-3
me
tri
Alte
zz
a supe
rio
re a
4
m
etri
Pen
den
za
3-5
%
Condotto fumario
16
