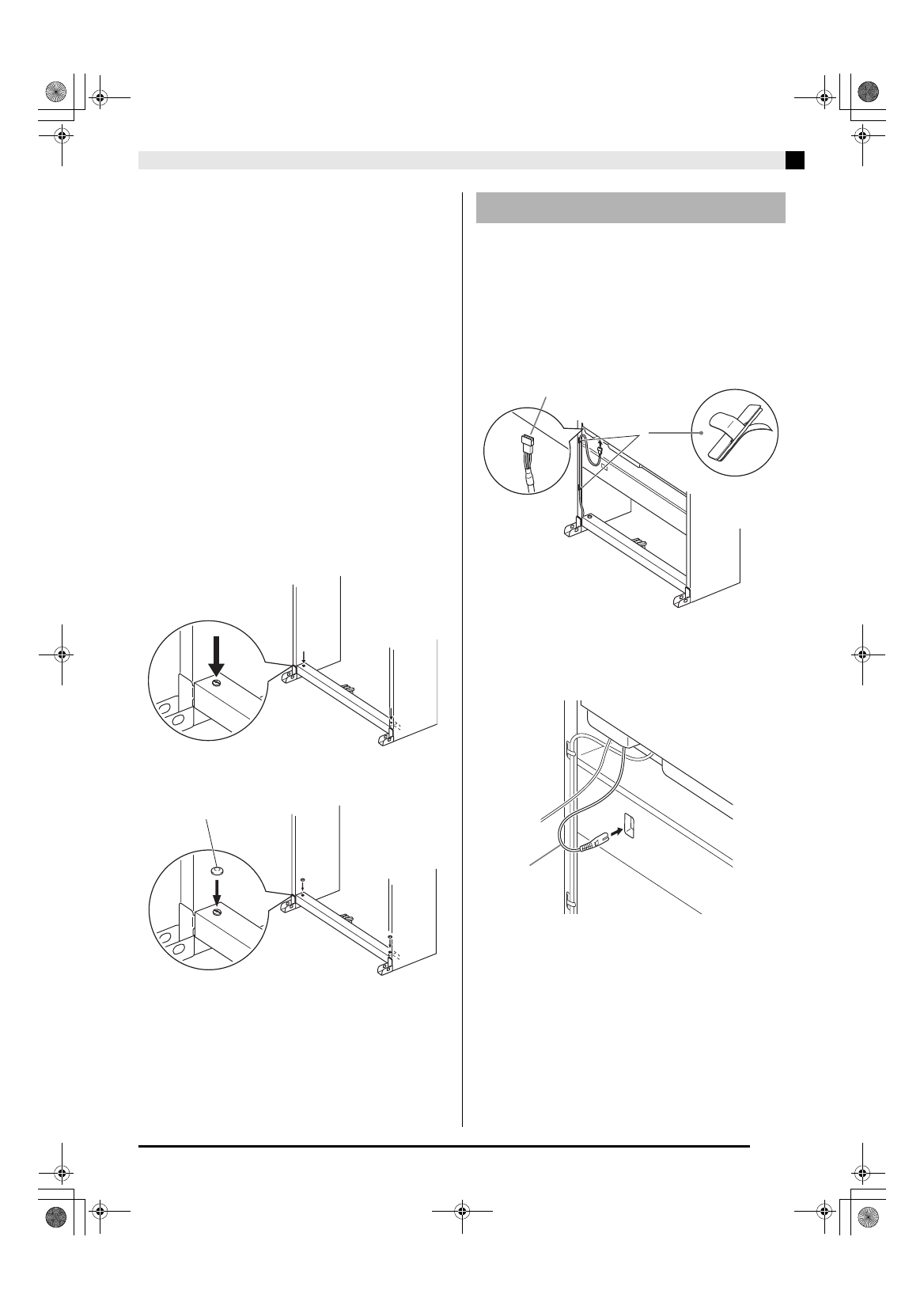

Montaggio del supporto
I-39
Per serrare il connettore di giunzione e la vite
(1) Ruotare la vite in senso antiorario di circa tre giri
per assicurare che la vite sia al centro del
connettore di giunzione.
(2) Ruotare lentamente la vite in senso orario e
confermare che essa venga stretta senza opporre
resistenza. Se si avverte una qualche resistenza, sta
a significare che la vite non è stata innestata
correttamente con il connettore di giunzione.
Ruotare di nuovo la vite in senso antiorario e
provare a inserirla correttamente.
(3) Se si verificano problemi ad inserire la vite
correttamente, servirsi di un cacciavite per ruotare
il connettore di giunzione di 180 gradi.
Successivamente eseguire di nuovo i punti (1) e (2)
per inserire la vite dal foro sull’altro lato.
* Stringendo una vite con forza mentre essa non è
inserita correttamente, si possono rimuovere le
filettature della vite e del connettore di giunzione,
rendendole inutilizzabili.
9.
Serrare in modo sicuro le viti G strette
temporaneamente al punto 5.
10.
Coprire le teste delle viti con i coperchi J.
1.
Orientando la spina dell’unità pedali come
mostrato nell’illustrazione, inserirla nel
connettore per i pedali posto sul fondo del
piano digitale. Fissare il cavo dei pedali con i
fermagli H.
• Applicare i fermagli H in due punti sul pannello
laterale del supporto, come mostrato
nell’illustrazione.
2.
Collegare il cavo di alimentazione per i
diffusori che fuoriesce dalla scatola di
alimentazione, alla cassa diffusori.
3.
Controllare per accertarsi che il pulsante
POWER sia alla posizione OFF (sollevato).
Se l’alimentazione è accesa, premere il
pulsante POWER per spegnerla.
J
Per collegare i cavi
H
Spina dell’unità pedali
Cavo di
alimentazione
dei diffusori
