I-35
Montaggio del supporto
PREPARATIVI
• Prima di iniziare il montaggio, controllare per accertarsi
che siano presenti tutti i componenti mostrati sotto. Le
viti si trovano in una busta di plastica all’interno del
materiale di imballaggio di polistirolo espanso.
• Questo supporto non include alcuno degli attrezzi
necessari per il montaggio. Spetta all’utilizzatore
procurarsi un cacciavite grande con punta a croce (+)
(tipo Philips) per il montaggio.
ATTENZIONE
• Il supporto deve essere assemblato da due persone
assieme.
• Il supporto deve essere assemblato su una superficie
piana.
• Non rimuovere il nastro che fissa il coperchio della
tastiera in posizione fino a quando il montaggio non è
stato completato. La rimozione del nastro può causare
l’apertura e la chiusura del coperchio della tastiera
durante il montaggio, con il conseguente rischio di
lesioni alle mani e alle dita.
• Fare attenzione a non schiacciarsi le dita tra i vari
componenti quando si assemblano.
• Quando si colloca il piano digitale sul pavimento,
accertarsi di collocarlo su qualcosa di morbido (una
coperta, cuscino, ecc.). Non collocare il piano digitale
direttamente sul pavimento.
NOTA
• Quando si collega il piano digitale e la cassa diffusori C
ai pannelli laterali A e B, appoggiare l’intero
assemblaggio adagiato di fianco.
• Accertarsi di seguire il procedimento corretto per il
montaggio del supporto. Fare attenzione specialmente
nel caso del punto 2 e 3. Invertendo questi due punti si
crea il rischio che i connettori non si inseriscano
completamente.

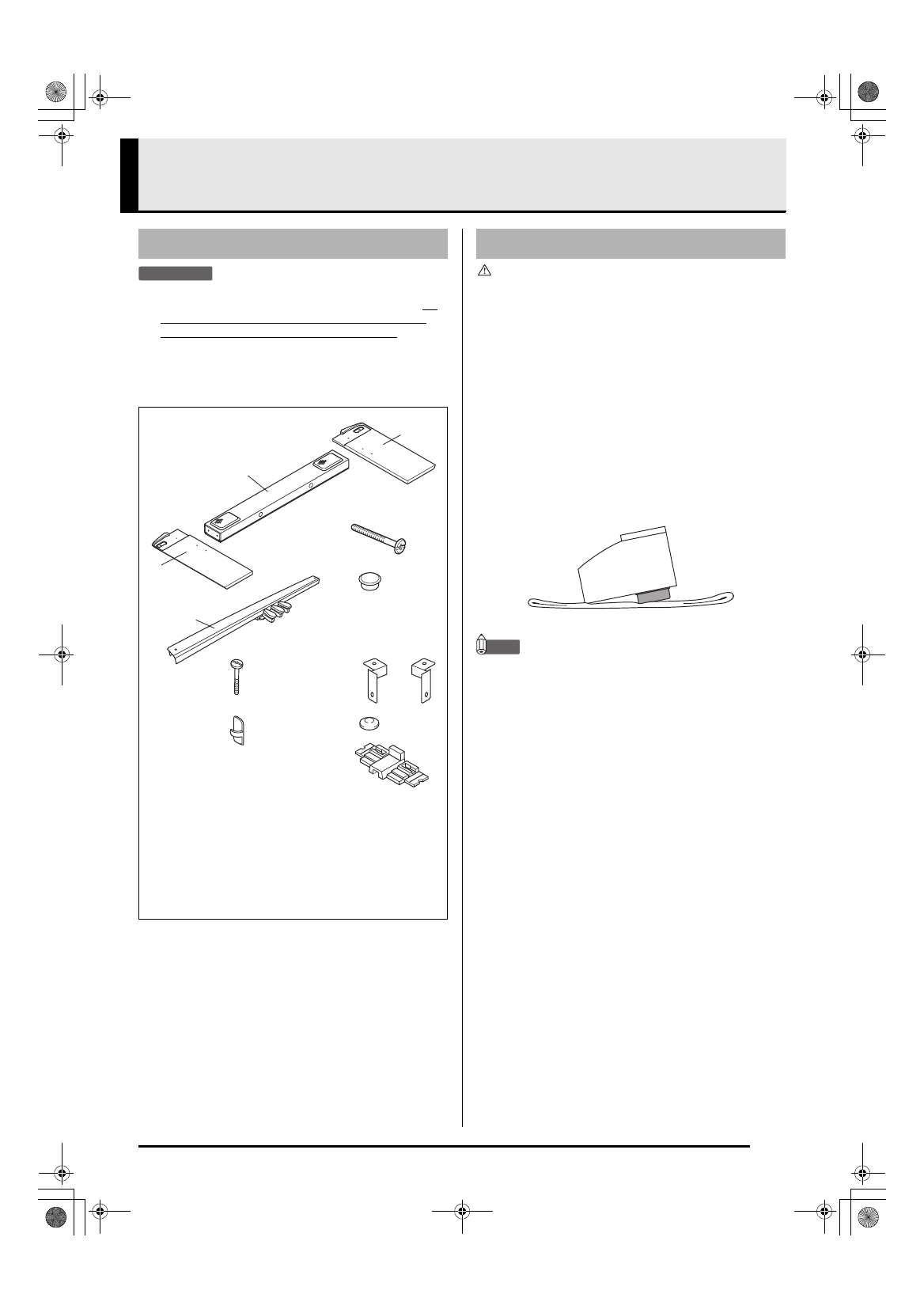

Disimballaggio
A
B
D
E
I
(a) (b)
J
G
H
K
F
C
A Pannello laterale ................. ×1
B Pannello laterale ................. ×1
C Cassa diffusori .................... ×1
D Viti ....................................... ×8
E Coperchi per le viti
(Marroni).............................. ×8
F Unità pedali ......................... ×1
G Viti ....................................... ×2
H Fermagli .............................. ×2
I Staffa................................... ×1
J Coperchi per le viti (Neri) .... ×2
K Materiale di imballaggio
di polistirolo espanso
(Richiesto per il montaggio
del supporto.) ...................... ×1
Montaggio del supporto
