Montaggio del supporto
I-37

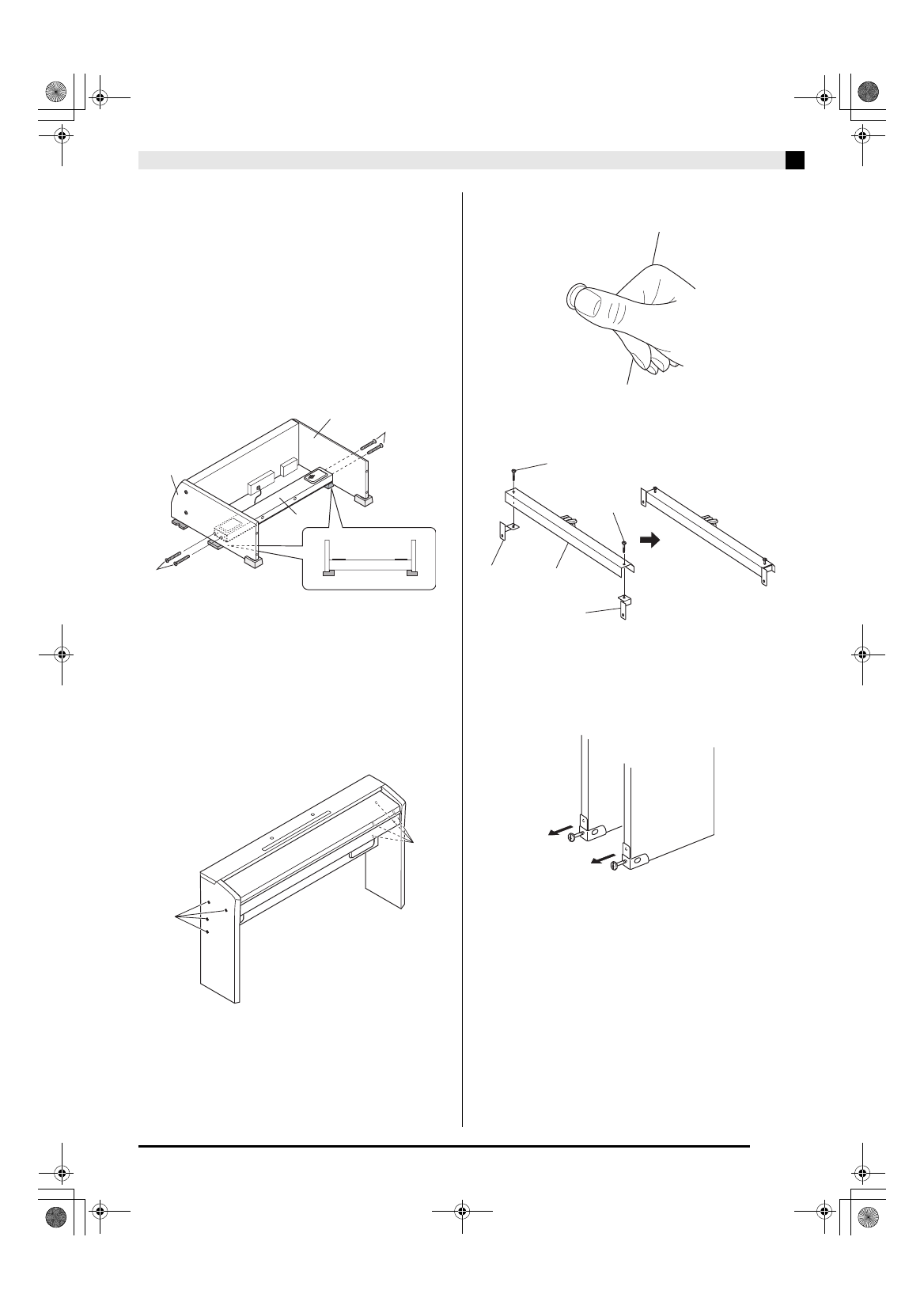

3. Con la cassa diffusori C appoggiata sul suo
lato come mostrato nell’illustrazione, fissare i
pannelli laterali A e B alla cassa diffusori C.
Fissare i pannelli laterali usando le quattro viti
D.
• Allineare i fori presenti sulla cassa diffusori C con i
fori presenti sui pannelli laterali per installare le viti
D.
• Serrare parzialmente le viti su un lato della cassa
diffusori C, e quindi serrare completamente le viti
sull’altro lato.
• Successivamente, serrare completamente le viti
parzialmente serrate.
• È possibile anche installate la cassa diffusori C in
modo che essa sia rivolta in direzione del retro del
supporto.
4.
Dopo essersi assicurati che tutte le viti siano
completamente serrate, rimuovere il
materiale di imballaggio e sollevare il
supporto.
• Coprire ciascuna delle otto viti dei pannelli laterali
con gli appositi coperchi per le viti E.
• Inserire i coperchi per le viti alle posizioni indicate
nell’illustrazione e premerli fino in fondo.
5.
Collegare le staffe I all’unità pedali F, e
fissarle temporaneamente con le viti G.
6.
Rimuovere le viti che mantengono le staffe
d’angolo in posizione sugli angoli posteriori
(gli angoli lontani dal pianista) dei pannelli
laterali.
B
C
A
D
D
E
E
I -(a)
I -(b)
F
G
G
