Procedura:
1.
Pericolo di morte per folgorazione
• Accertarsi che l’inverter sia senza tensione (v. cap. 10 “Disinserzione dell’inverter”, pag. 48
).
2. Svitare tutte le viti del coperchio dell’involucro e rimuoverlo tirando uniformemente in avanti.
3. Staccare il conduttore di protezione dal lato inferiore del coperchio dell’involucro.
4. Preparare il cavo:
• Spelare il cavo per massimo 15 mm.
• Spelare i conduttori per massimo 8 mm.
5. Preparare il pressacavo PG16 per collegamento al relè di segnalazione guasti:
• Svitare il dado a risvolto dal pressacavo ed estrarre il tappo cieco.
• Estrarre dal pressacavo la boccola a 1 foro e infilarci il cavo.
• Spingere la boccola a 1 foro con il cavo nel pressacavo e inserire il cavo nell’inverter.
• Inserire il dado a risvolto sul cavo.
6. Collegare il cavo al relè di segnalazione guasti in base allo schema di collegamento.
7. Serrare il dado a risvolto del pressacavo.

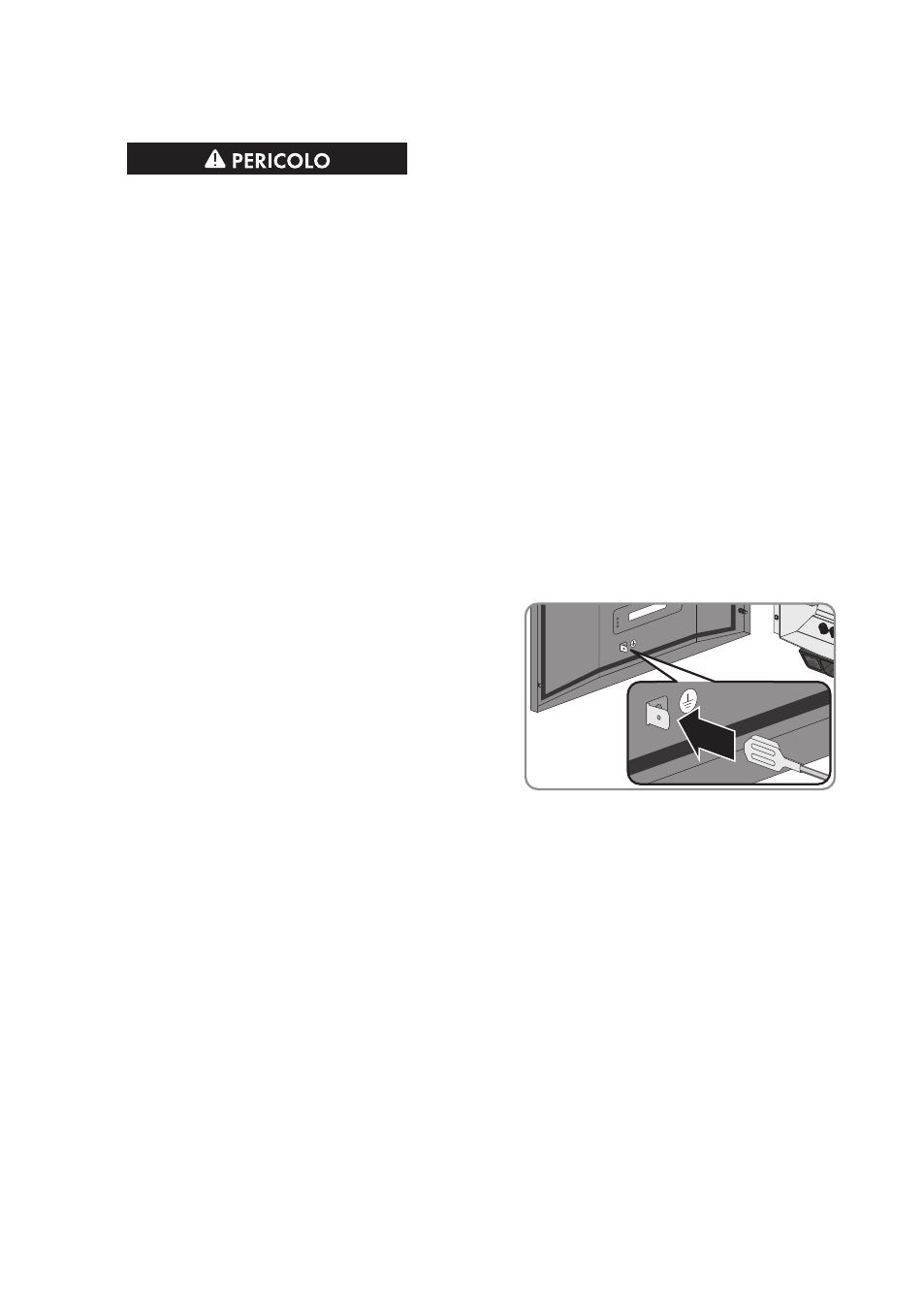

8. Realizzare il collegamento PE fra l’inverter e il
coperchio dell’involucro.
9. Appoggiare il coperchio dell’involucro sull’involucro stesso e serrare le 4 viti (coppia: 2 Nm).
6.5 Collegamento CC
6.5.1 Requisiti del collegamento CC
Requisiti dei moduli FV:
☐ Tutti i moduli FV devono essere dello stesso tipo.
☐ Tutti i moduli FV devono avere lo stesso orientamento e la stessa inclinazione.
☐ Nella giornata statisticamente più fredda, la tensione a vuoto del generatore fotovoltaico non
deve mai superare la tensione d’ingresso massima dell’inverter.
☐ Su tutte le stringhe deve essere allacciato lo stesso numero di moduli FV collegati in serie.
☐ Deve essere rispettata la corrente d’ingresso massima per stringa e non deve essere superata
la corrente passante dei terminali CC (v. cap. 11 “Dati tecnici”, pag. 50).
☐ Devono essere rispettati i valori limite di tensione d’ingresso e corrente d’ingresso dell’inverter
(v. cap. 11 “Dati tecnici”, pag. 50).
