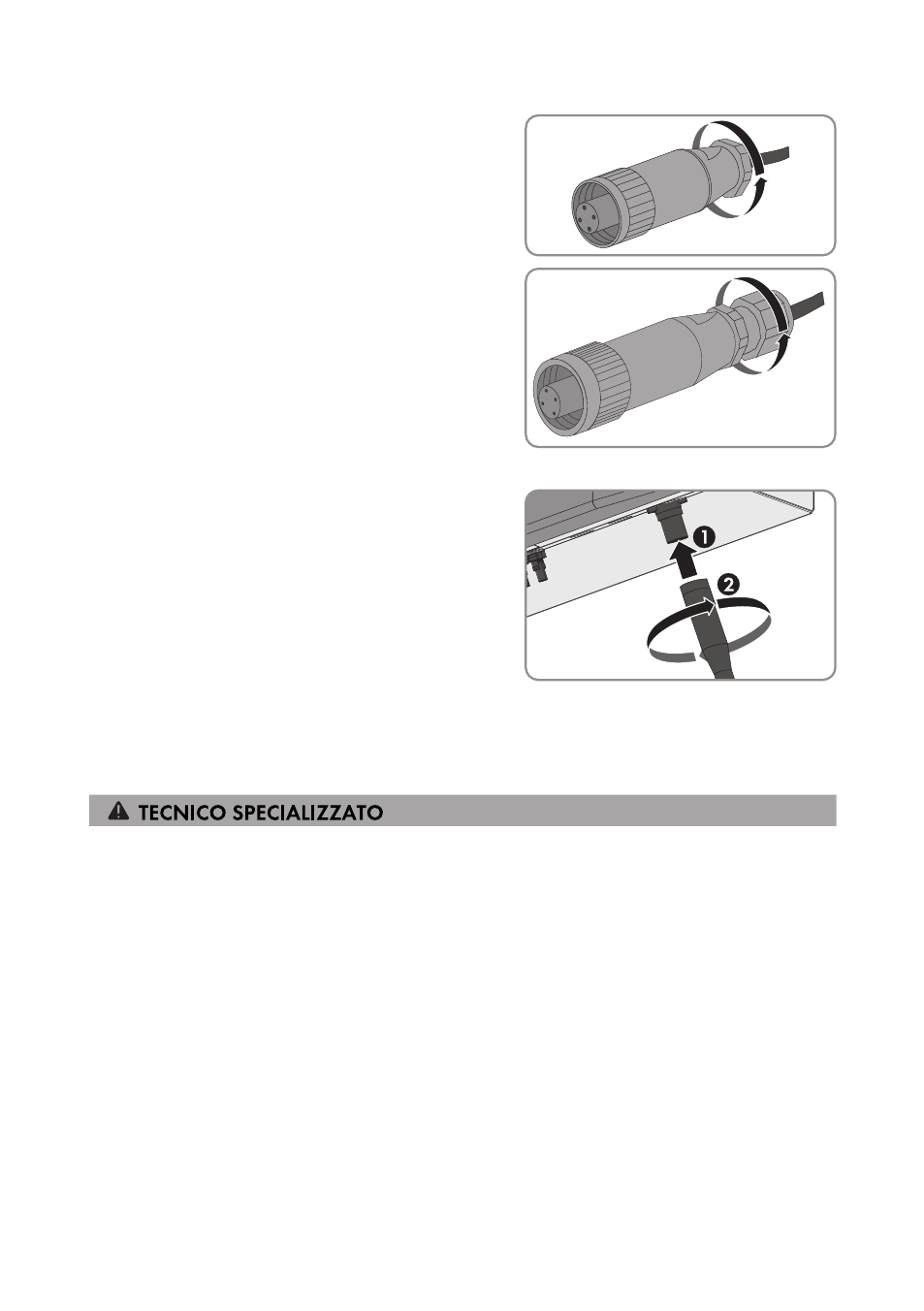

12. Se si utilizzano la vite di pressione, la gabbietta
di bloccaggio e la guarnizione ad anello,
serrare la vite di pressione sulla bussola filettata.
La gabbietta di bloccaggio viene così spinta
nella bussola filettata fino a scomparire del tutto.
13. Se si utilizza il pressacavo, serrarlo sulla bussola
filettata.
☑ La scatola di collegamento CA è montata.
14. Inserire e serrare la scatola di collegamento CA
nella presa CA sull’inverter. A tal fine rimuovere
prima l’eventuale cappuccio di protezione della
bussola CA.
15. Se la scatola di collegamento CA non viene collegata subito all’inverter, chiudere la presa CA
sull’inverter mediante il cappuccio di protezione.
6.3.3 Messa a terra aggiuntiva
Se a livello locale è richiesta una seconda messa a terra o un collegamento equipotenziale, è
possibile realizzare una messa a terra aggiuntiva dell’inverter. In questo modo si evita la
formazione di una corrente di contatto in caso di guasto del conduttore di protezione sulla
morsettiera del cavo CA. Il morsetto necessario, le viti e la rondella fanno parte del contenuto della
fornitura dell’inverter.
Altro materiale necessario (non compreso nel contenuto della fornitura):
☐ Capocorda ad anello M6
☐ 1 cavo di messa a terra
Requisito del cavo:
☐ Sezione del cavo di messa a terra: max 16 mm²
Procedura:
1. Rimuovere la guaina isolante dal cavo di messa a terra.
2. Infilare il capocorda ad anello sul cavo di messa a terra.
