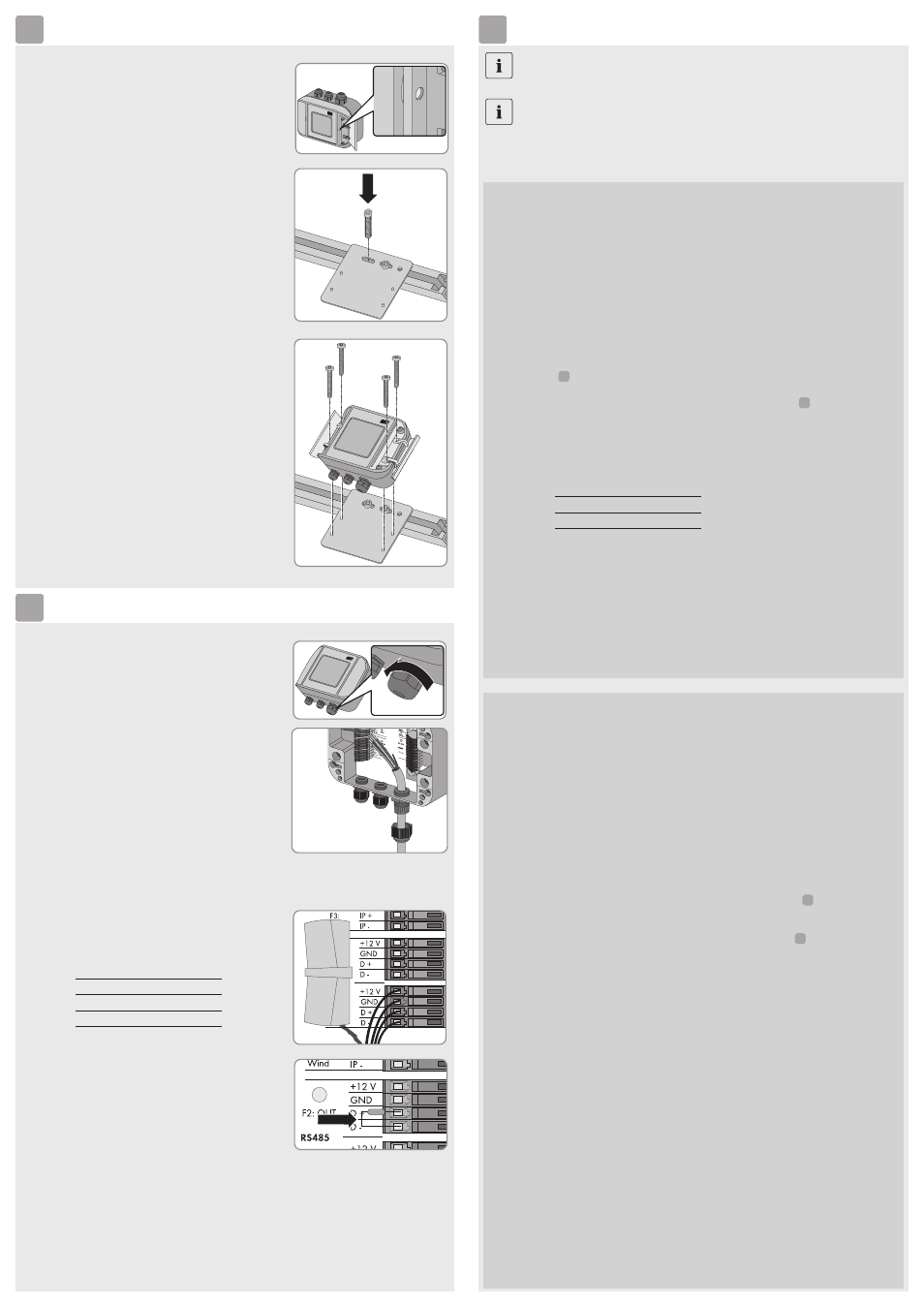

Assegnazione dei collegamenti e cablaggio nel bus di comunicazione RS485.
Per l'assegnazione dei collegamenti e il cablaggio nel bus di comunicazione RS485 consultare il
poster del sistema di cablaggio RS485.
Requisiti del luogo di montaggio
I requisiti dettagliati del luogo di montaggio di RS485-Power Injector e di
SMA Power Injector con Bluetooth sono riportati nelle istruzioni per l'installazione di
Sunny SensorBox sul CD in dotazione.
Sunny SensorBox può essere messa in servizio mediante RS485-Power Injector o SMA Power Injector con
Bluetooth.
1. Aprire Sunny SensorBox.
2. Svitare il dado a risvolto del pressacavo in basso a destra di
Sunny SensorBox e rimuovere il tappo cieco.
3. Tirare il cavo di comunicazione RS485 nell'involucro di
Sunny SensorBox facendolo passare attraverso il dado a risvolto e
il pressacavo.
4. Predisporre il cavo di comunicazione RS485:
- Rimuovere 40 mm di guaina del cavo sul lato di
Sunny SensorBox.
- Spelare i fili di ca. 6 mm.
- Torcere la schermatura del cavo fino a creare un unico trefolo.
La schermatura del cavo è necessaria solo se viene collegato
un’altra Sunny SensorBox (per informazioni sul collegamento
di Sunny SensorBox vedere le istruzioni per l'installazione dei
Sunny SensorBox sul CD in dotazione).
- Inserire la guaina isolante sulla schermatura del cavo. Lasciar
sporgere 10 mm della schermatura del cavo dalla guaina
isolante.
5. Infilare la schermatura libera del cavo nel morsetto in dotazione.
6. Collegare i fili al morsetto "RS485 F1: IN" in Sunny SensorBox.
7. Rispettare i colori dei fili:
+12 V
GND
D+
D‒
8. Se Sunny SensorBox viene collegata
alla fine del bus di comunicazione RS485, verificare se
Sunny SensorBox presenta la resistenza di chiusura (120 Ohm)
sul collegamento "RS485 F2: OUT" (vedere il poster del sistema di
cablaggio RS485).
9. Verificare che la guarnizione del passacavo sia posizionata correttamente. In questo modo si evita la
penetrazione di umidità in Sunny SensorBox.
10. Per fissare il cavo, stringere a mano il dado a risvolto sul raccordo a vite del cavo (coppia: 0,8 Nm).
11. Chiudere Sunny SensorBox.
12. Posizionare il cavo di comunicazione RS485 di Sunny SensorBox nella posizione di montaggio di
RS485-Power Injector o di SMA Power Injector con Bluetooth.
orientamento di Sunny SensorBox:
□ Sunny SensorBox non può essere montata con il logo SMA in
verticale rivolto verso l'alto, altrimenti l'acqua penetra attraverso
la membrana di aerazione rotonda sul lato destro e danneggia
l'apparecchio.
1. Fissare la piastra di montaggio con viti e contropiastre idonee del
produttore del sistema di montaggio per impianti fotovoltaici sulla
guida di montaggio.
2. Aprire gli sportelli di Sunny SensorBox e fissare Sunny SensorBox
sulla piastra di montaggio con 4 viti ad esagono incassato M4.
MESSA In SERvIzIo tRAMItE SMA PowER InjECtoR Con Bluetooth
Requisiti del luogo di montaggio:
□ Il luogo di montaggio deve trovarsi in prossimità di una presa da 100 V ... 240 V. Rispettare la
lunghezza dei cavi dell'alimentatore.
□ La qualità del collegamento nel luogo di montaggio deve essere almeno "buona" (per determinare il
luogo di montaggio, consultare le istruzioni per l'installazione di Sunny SensorBox sul CD in dotazione).
□ Mantenere una distanza minima di 1 m dagli apparecchi che utilizzano la banda di frequenza a
2,4 GHz (ad es. apparecchi WLAN o forni a microonde). In questo modo si evita una riduzione della
qualità del collegamento e della velocità di trasmissione dati.
Montare SMA Power Injector con Bluetooth
• Installare SMA Power Injector con Bluetooth a parete o su una guida DIN (consultare le istruzioni per
l'installazione di Sunny SensorBox sul CD in dotazione).
Collegare il cavo di comunicazione RS485 a SMA Power Injector con Bluetooth
1. Predisporre il cavo di comunicazione RS485:
- Sul lato di SMA Power Injector con Bluetooth rimuovere 40 mm di guaina del cavo.
- Spelare 4 fili di ca. 6 mm. Rispettare i colori dei cavi riportati nel paragrafo D "Collegamento del
cavo di comunicazione RS485".
- Accorciare i fili e la schermatura del cavo non necessari fino alla guaina del cavo.
2. Collegare i fili al connettore. Rispettare i colori dei cavi riportati nel paragrafo D "Collegamento del cavo
di comunicazione RS485".
3. Infilare il connettore nella presa "DEVICE" di SMA Power Injector con Bluetooth.
Collegamento di SMA Power Injector con Bluetooth all'alimentazione di rete
Presupposti:
□ In SMA Power Injector con Bluetooth è necessario impostare il NetID dell'impianto fotovoltaico (definire il
luogo di montaggio, vedere le istruzioni per l'installazione di Sunny SensorBox sul CD in dotazione).
□ In SMA Power Injector con Bluetooth è necessario impostare "MODE 0" (definire il luogo di montaggio,
vedere le istruzioni per l'installazione di Sunny SensorBox sul CD in dotazione).
□ Tutti gli inverter e i prodotti di comunicazione nell'impianto devono essere cablati e messi in funzione.
1. Collegare il connettore CC dell'alimentatore a spina all'attacco CC di SMA Power Injector con Bluetooth.
2. Applicare l'adattatore necessario per il paese di utilizzo all'alimentatore a spina e inserire l'alimentatore
in una presa.
☑ SMA Power Injector con Bluetooth è collegato all'alimentazione di tensione. Il LED "RDY" rimane acceso
in verde. Non appena collegata all'alimentazione di tensione, Sunny SensorBox si avvia e dopo circa
1 o 2 minuti è pronta per l'uso. Il LED blu Bluetooth di SMA Power Injector con Bluetooth rimane acceso.
Durante la prima messa in servizio possono trascorrere da 3 a 4 minuti prima che Sunny SensorBox sia
pronta per l'uso.
MESSA In SERvIzIo tRAMItE RS485-PowER InjECtoR
Requisiti del luogo di montaggio:
□ Il luogo di montaggio deve trovarsi in prossimità di una presa da 100 V - 240 V. Rispettare la lunghezza
dei cavi dell'alimentatore.
□ La lunghezza massima dei cavi del bus di comunicazione RS485 non deve superare i 1 200 m.
Montaggio di RS485-Power Injector
• Installare RS485-Power Injector a parete (consultare le istruzioni per l'installazione di Sunny SensorBox
sul CD in dotazione).
Collegare il cavo di comunicazione RS485 a RS485-Power Injector
1. Predisporre il cavo di comunicazione RS485:
- Rimuovere 40 mm di guaina del cavo sul lato di RS485-Power Injector.
- Accorciare la schermatura del cavo a 15 mm.
- Rovesciare la schermatura del cavo all'indietro e avvolgerla con pellicola adesiva conduttiva.
- Accorciare i fili non necessari fino alla guaina del cavo. Rispettare i colori dei cavi riportati nel
paragrafo D "Collegamento del cavo di comunicazione RS485".
- Spelare i restanti fili di ca. 6 mm.
2. Collegare i fili al connettore. Rispettare i colori dei cavi riportati nel paragrafo D "Collegamento del
cavo di comunicazione RS485".
3. Infilare il connettore nella presa "RS485+Power OUT" di RS485-Power Injector.
4. Ripetere le operazioni descritte per l'altro cavo di comunicazione RS485 e infilare la spina nella presa
"RS485 IN" di RS485-Power Injector.
5. Rispettare i colori dei fili:
2 | D+
5 | GND
7 | D‒
6. Applicare il morsetto di schermatura ai cavi di comunicazione RS485 mediante pellicola adesiva
conduttiva.
7. Collegare l'estremità libera del cavo di comunicazione RS485 all'utente bus (vedere le istruzioni per
l'installazione dell'utente bus RS485). Rispettare i colori dei cavi.
8. Collegare RS485-Power Injector all'alimentazione. A tale scopo, collegare l'alimentatore a spina
all'attacco di RS485-Power Injector e inserire l'alimentatore nella presa.
☑ Non appena collegata all'alimentazione, Sunny SensorBox si avvia e dopo circa 1 minuto è pronta per
l'uso. Il LED "Power" RS485-Power Injector si accende.
