SMA TCS 500-SC Manuale d'uso
Pagina 26
8 Messa in servizio
SMA Solar Technology AG
26
TCS-IT-IIT103610
Istruzioni per l’installazione

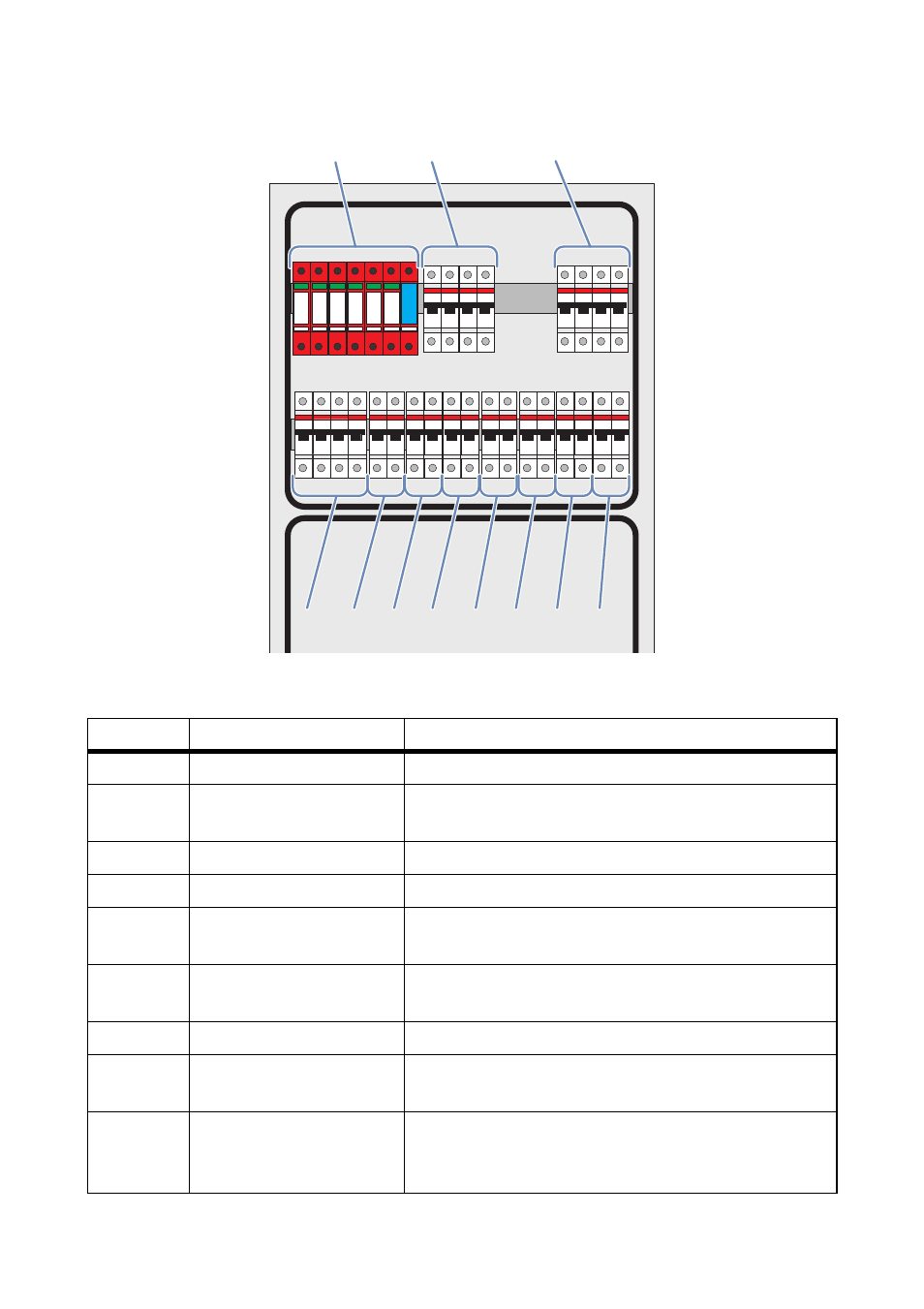

Figura 10: Panoramica del distributore secondario della stazione
Posizione Descrizione
Significato
A
Scaricatore
Protezione da sovratensioni
B
Main Circuit Breaker
Interruttore di protezione di linea dell'intera Transformer
Compact Station
C
Voltage supply SC1
Interruttore di protezione di linea del primo inverter
D
Voltage supply fan motor
Interruttore di protezione di linea della ventilazione
E
Hermetical full
protection+stop
Interruttore di protezione di linea della protezione del
trasformatore
F
Voltage supply Communit Interruttore di protezione di linea del distributore di
comunicazione Communit
G
Riserva
Interruttore di protezione di linea per la riserva
H
Voltage supply feed-in
meter
Interruttore di protezione di linea del contatore GSE
I
Voltage supply power
outlet
Interruttore di protezione di linea con interruttore di
protezione correnti di guasto integrato della presa di
sicurezza
A
B
C
D
E
F
G
H
I
K
L
