7 Collegamento elettrico SMA Solar Technology AG
18 TCS-IT-IIT103610 Istruzioni per l’installazione
7.2 Posa dei cavi
7.2.1 Posa dei cavi tra l'impianto di distribuzione per bassa
tensione ed inverter
☐ I cavi CA sono raggruppati in un sistema a 3 fasi.
☐ Tra l'impianto di distribuzione per bassa tensione e l'inverter sono presenti 3 passacavi separati
CA, ad esempio canaline.
☐ La distanza tra i passacavi è almeno il doppio del diametro di un cavo CA.

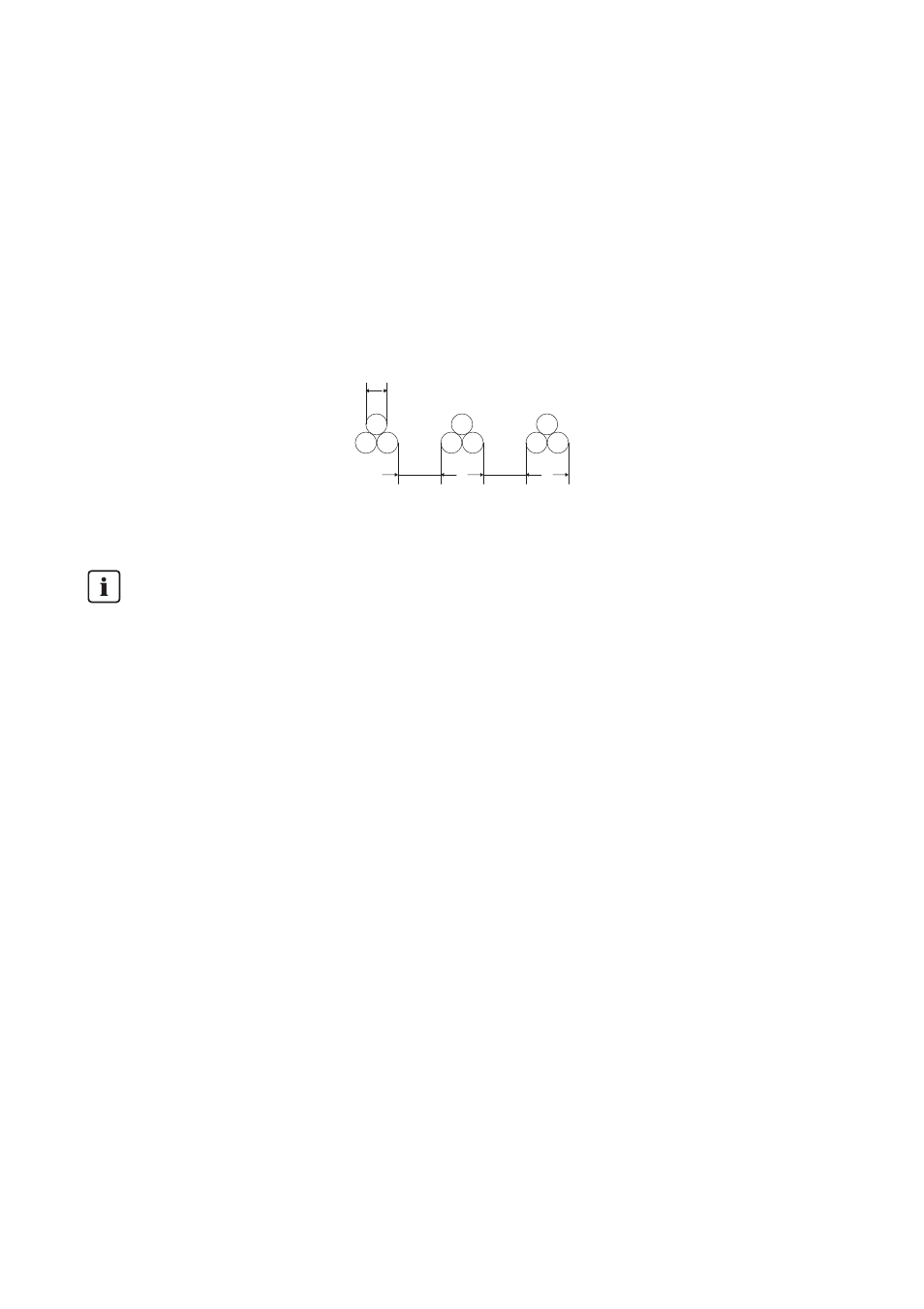

Figura 6: Sistemazione del cavo CA con 3 cavi per conduttore esterno (esempio).
• Posare i cavi come descritto.
Tenere conto delle distanze tra i cavi
Posare un conduttore esterno L1, L2 e L3 in ogni passacavo. La distanza tra le coppie di cavi
deve corrispondere almeno al doppio del diametro di un cavo. Questo consentirà di evitare
asimmetrie di corrente.
L2
L1 L3
L2
L1 L3
L2
L1 L3
1d
>2d -- >2d --
