SMA Solar Technology AG Collegamento elettrico
Istruzioni per’installazione 485PB-SMC-NR-IIT082310 9

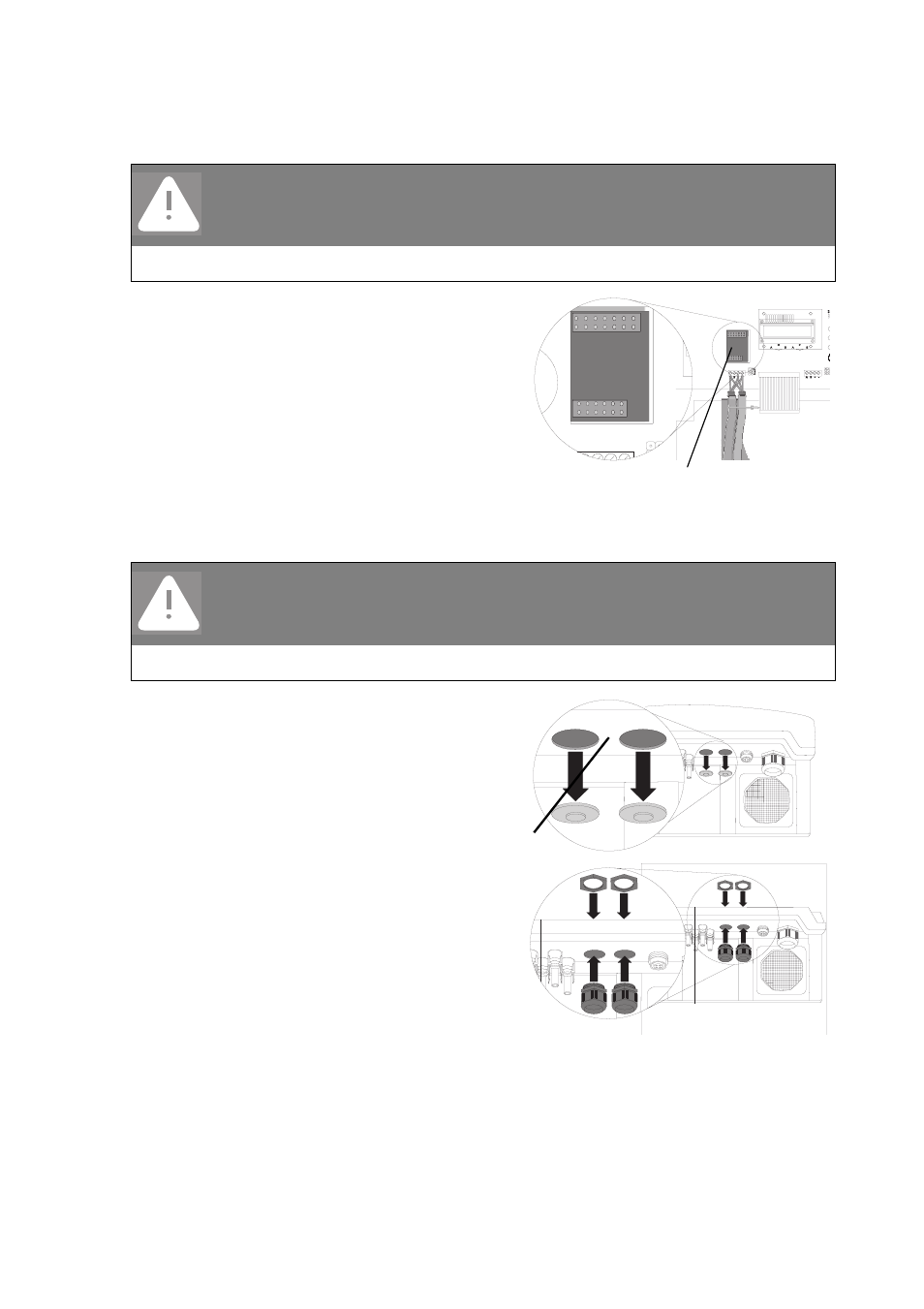

4.2 Installazione dell'interfaccia di comunicazione
1.
2. Inserire l'interfaccia di comunicazione sul
connettore interfacce (A) con battuta a sinistra.
L'interfaccia di comunicazione è ora installata.
4.3 Collegamento dell'interfaccia di comunicazione
Preparare il passacavi sull'inverter
1.
2. Estrarre il tappo cieco sul passacavi nella parte
inferiore del Sunny Mini Central (E).
Se è previsto il passaggio di un solo cavo, deve
rimanere inserito un tappo cieco.
3. Inserire il raccordo per cavo nell'apertura e fissare
con il dado.
4. Allentare il dado del raccordo
per inserire il cavo.
Il passacavi sull'inverter è in posizione.
PERICOLO!
Pericolo di morte da folgorazione all'apertura dell'inverter.
Aprire l'inverter come descritto nelle istruzioni dell'inverter.
PERICOLO!
Pericolo di morte da folgorazione all'apertura dell'inverter.
Aprire l'inverter come descritto nelle istruzioni dell'inverter.
A
E
