Collegamento elettrico SMA Solar Technology AG
10 485PB-SMC-NR-IIT082310 Istruzioni per’installazione

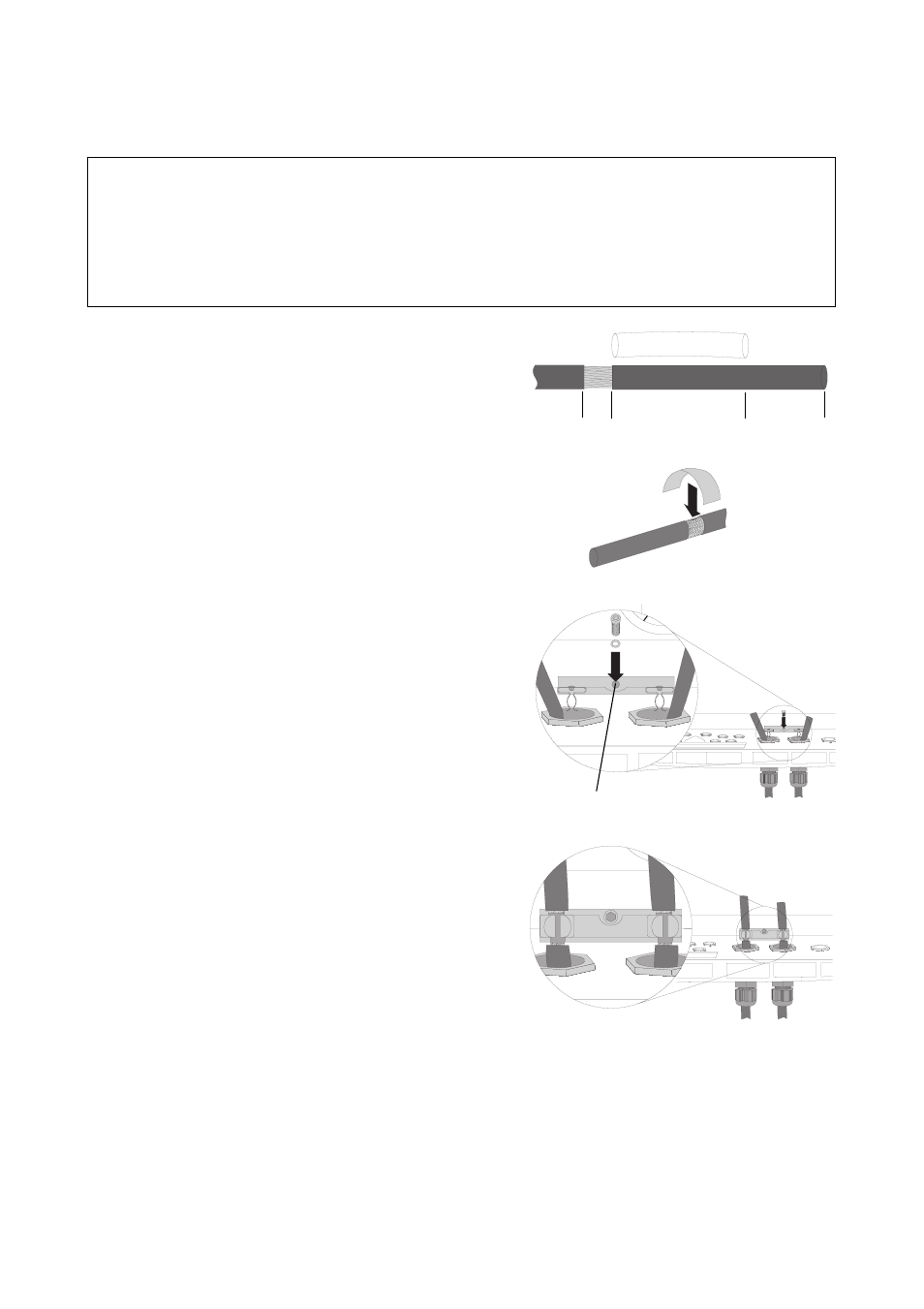

Preparare il cavo per il morsetto schermato
5. Mantenere una misura di 4 cm più la lunghezza
del tubo in silicone e rimuovere la guaina del cavo
per circa 1,5 cm fino alla schermatura.
6. Incollare con nastro adesivo conduttore il punto
senza guaina del cavo.
Il cavo è in posizione per il morsetto schermato.
Montare il morsetto schermato
7. Inserire il cavo all'interno dell'inverter attraverso il
raccordo.
8. Fissare con la vite e la rondella il morsetto
schermato al pannello di avvitatura (F) per il
morsetto schermato sull'inverter.
9. Premere il punto senza guaina del cavo nel
morsetto schermato.
Il morsetto schermato è ora montato.
Posare il cavo nell'inverter
10. Avvitare il dado sul raccordo del cavo, per fissare
il cavo.
ATTENZIONE!
Pericolo di danneggiamento dell'inverter tramite residui di metallo o cavi
nell'alloggiamento.
• Eseguire le seguenti procedure all'esterno dell'inverter per evitare di far cadere
residui di metallo della schermatura o del cavo nell'inverter aperto.
1,5 cm 4 cm
F
