3.4 Impiombatura del coperchio protettivo del relè CA

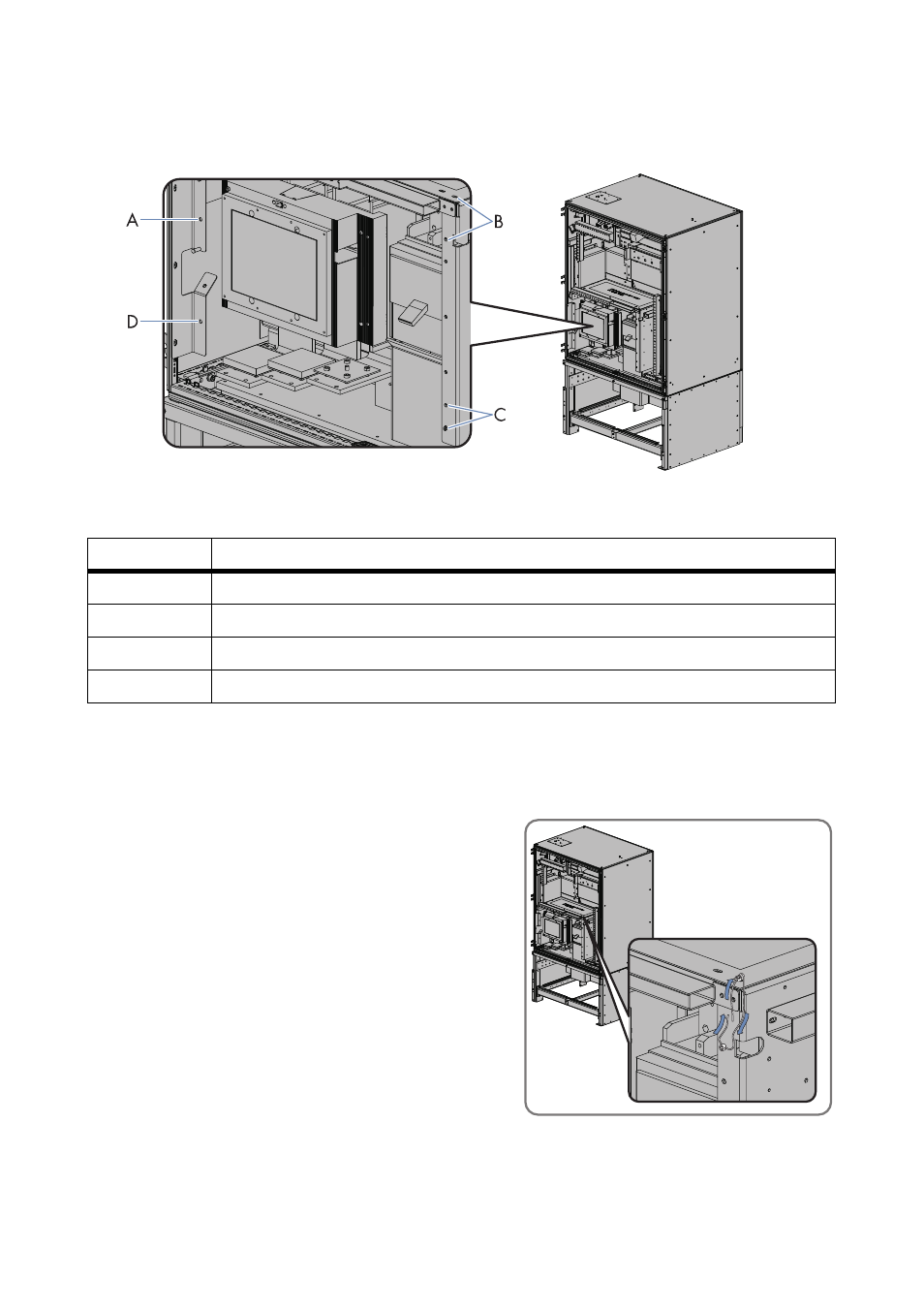

Figura 4: Posizioni delle viti per l'impiombatura nel coperchio protettivo del relè CA
1. Aprire l'armadio dell'inverter.
2. Allentare le viti del coperchio protettivo con una chiave a brugola. Conservare le rondelle.
3. Applicare e serrare le viti da impiombatura con le rondelle (coppia a 2 Nm).
4. Inserire il filo di impiombatura attraverso le viti.
Posizione Descrizione
A Vite e telaio quadro elettrico
B 2a coppia di viti
C 3a coppia di viti
D Vite e telaio quadro elettrico
