SMA Solar Technology AG Impiombatura
Foglio aggiuntivo Plomb-BB-IIT112920 4/8
3.3.2 Impiombatura del lato posteriore dell'armadio elettrico in
caso di installazione in una stazione
Se si installa l'inverter centrale delle serie CP ed HE-20 in una stazione, le viti posteriori sul retro
dell'armadio elettrico non sono accessibili.

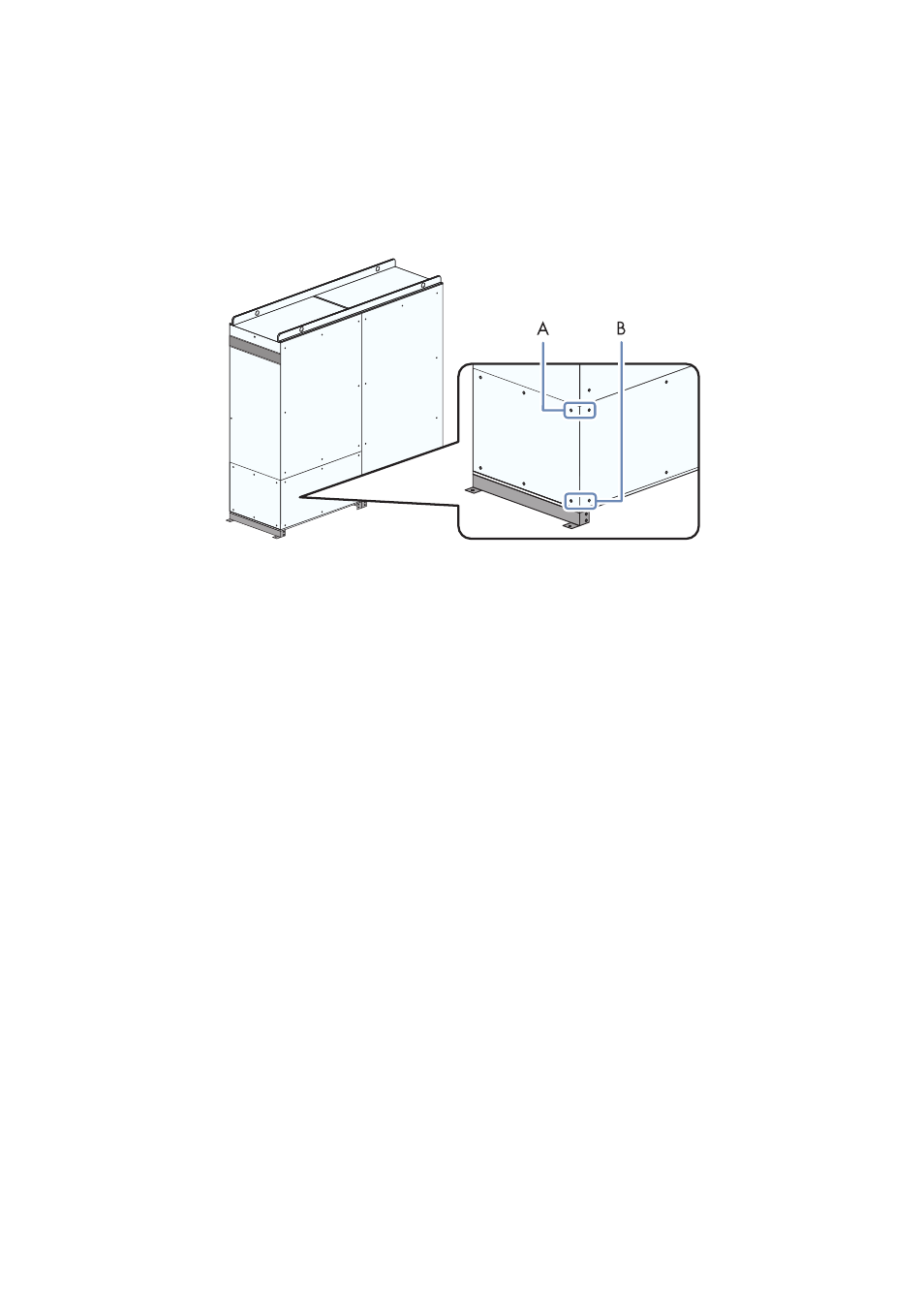

Figura 3: Posizioni delle viti per l'impiombatura in caso di installazione in una stazione
(ad es. in Sunny Central della serie HE-20)
1. Se le viti della copertura posteriore sono accessibili, svitare le coperture posteriori e laterali con
un cacciavite Torx. Conservare le rondelle.
2. Se le viti della copertura posteriore non sono accessibili, svitare solo la copertura laterale con
un cacciavite Torx. Conservare le rondelle.
3. Applicare e serrare le viti da impiombatura con le rondelle (coppia a 6 Nm).
4. Inserire il filo da impiombatura attraverso la coppia di viti.
5. Sigillare il filo da impiombatura con il piombino.
