7 Azioni frequenti
7.1 Operazioni di montaggio e smontaggio
7.1.1 Smontaggio e montaggio delle mascherine
Pericolo di morte per folgorazione o arco voltaico in caso di contatto con componenti conduttori di
tensione.
• Spegnere l’inverter e attendere almeno 15 minuti prima di aprirlo in modo che i condensatori si scarichino
completamente.
• Disinserire l’inverter (v. cap. 4, pag. 26).
Danni materiali causa strappo dei conduttori di protezione
I componenti sono collegati all’inverter mediante conduttori di protezione. In caso di smontaggio errato, i conduttori
di protezione possono strapparsi.
• Durante lo smontaggio accertarsi di non danneggiare i conduttori di protezione.

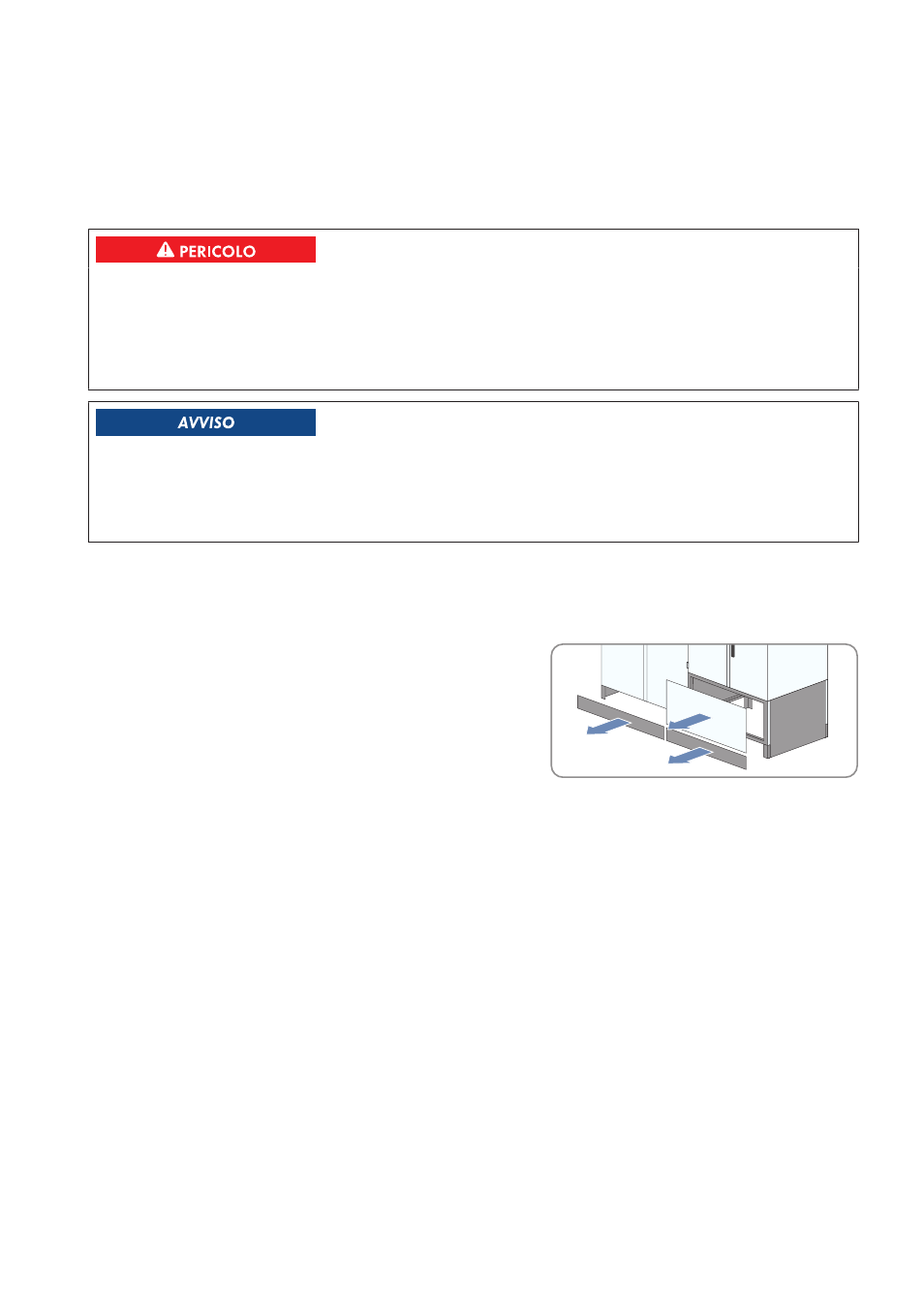

Smontaggio delle mascherine
1. Svitare le viti delle mascherine anteriori con un cacciavite Torx.
2. Allentare i nastri di messa a terra delle mascherine.
3. Rimuovere le mascherine.
Montaggio delle mascherine
Requisito:
☐ I coperchi protettivi nel campo di collegamento devono essere montati (v. cap. 7.1.2, pag. 66).
Procedura:
1. Fissare i nastri di messa a terra alle mascherine del quadro di collegamento (coppia: 8 Nm … 10 Nm).
2. Assicurarsi che i nastri di messa a terra siano ben in sede.
3. Fissare le mascherine con un cacciavite Torx (coppia: 2 Nm … 3 Nm).
