Posizio-
ne Componente Descrizione
C Interruttore a chiave L’interruttore a chiave attiva e disattiva l’inverter.
D Dispositivo di commutazio-
ne CC Il dispositivo di commutazione CC scollega l’inverter dal generatore FV.
E SC-COM SC-COM è un’unità di comunicazione dell’inverter. SC-COM crea il colle-
gamento fra inverter e gestore dell’impianto.
F Dispositivo di disconnessio-
ne CA Il dispositivo di disconnessione CA scollega l’inverter dal trasformatore MT.
3.3 Elementi di comando e visualizzazione
3.3.1 Funzione degli interruttori
3.3.1.1 Interruttore a chiave
L’interruttore a chiave consente di avviare e arrestare l’inverter.

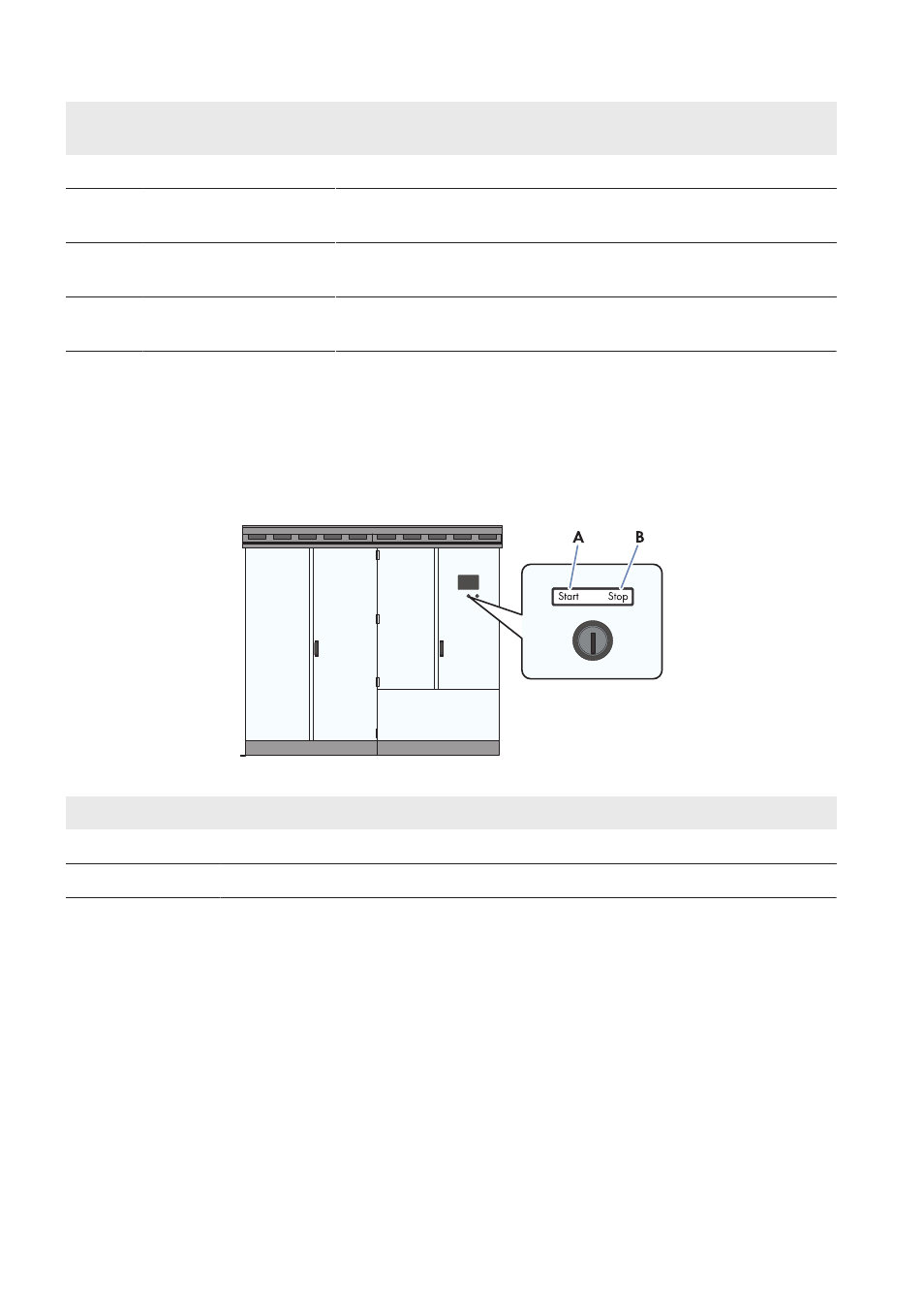

Figura 3: Posizioni dell’interruttore a chiave
Posizione Denominazione
A Posizione Start
B Posizione Stop
Posizione Start
Ruotando l’interruttore a chiave su Start, l’azionamento del motore attiva il dispositivo di commutazione CC e l’inverter
passa dalla condizione di funzionamento “Stop” alla condizione di funzionamento “Monitoraggio della rete”. In
presenza di irraggiamento sufficiente e di rete pubblica valida, l’inverter passa in modalità di immissione in rete. Se
l’irraggiamento è insufficiente e quindi la tensione d’ingresso è troppo bassa, l’inverter resta nella condizione di
funzionamento “Monitoraggio della rete”.
