5.3 Montaggio del kit ventola aggiuntiva nell’inverter
Presupposti:
☐ L’inverter deve essere disinserito e la parte inferiore del coperchio dell’involucro deve essere
aperta (consultare le istruzioni per l’installazione dell’inverter).
☐ Il relè multifunzione deve essere stato smontato e il display deve essere sollevato
(v. cap. 5.2 “Smontaggio del relè multifunzione”, pag. 12).

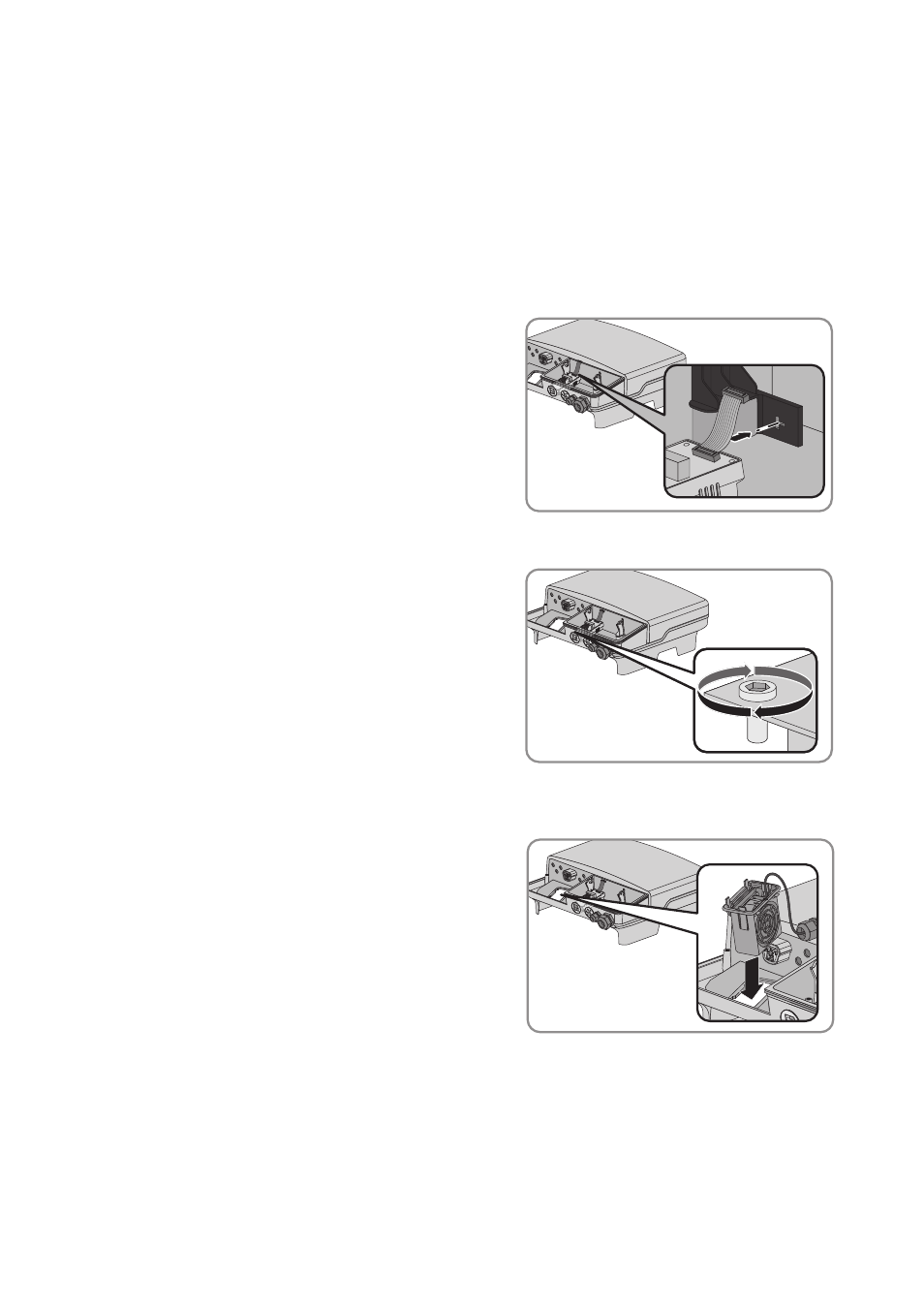

1. Inserire il modulo di controllo nell’inverter e
spingere il cavo piatto verso l’alto sul retro del
display. Il nasello di guida del modulo di controllo
deve coincidere con la cavità nel supporto del
display.
2. Serrare la vite del modulo di controllo con una
brugola da 3.
3. Rimuovere la copertura dell’apertura per l’involucro della ventola.
4. Inserire nell’apertura la ventola con il relativo
involucro. La freccia sull’involucro della ventola
deve essere rivolta verso il display.
5. Far passare i naselli sul lato destro dell’involucro della ventola sotto alla parete dell’involucro
dell’inverter e spingere nell’apertura la ventola con il relativo involucro.
☑ I naselli di sinistra scattano in posizione.
