SMA Solar Technology AG 5 Montaggio
Istruzioni per l’installazione FANKIT01-IA-it-12 13

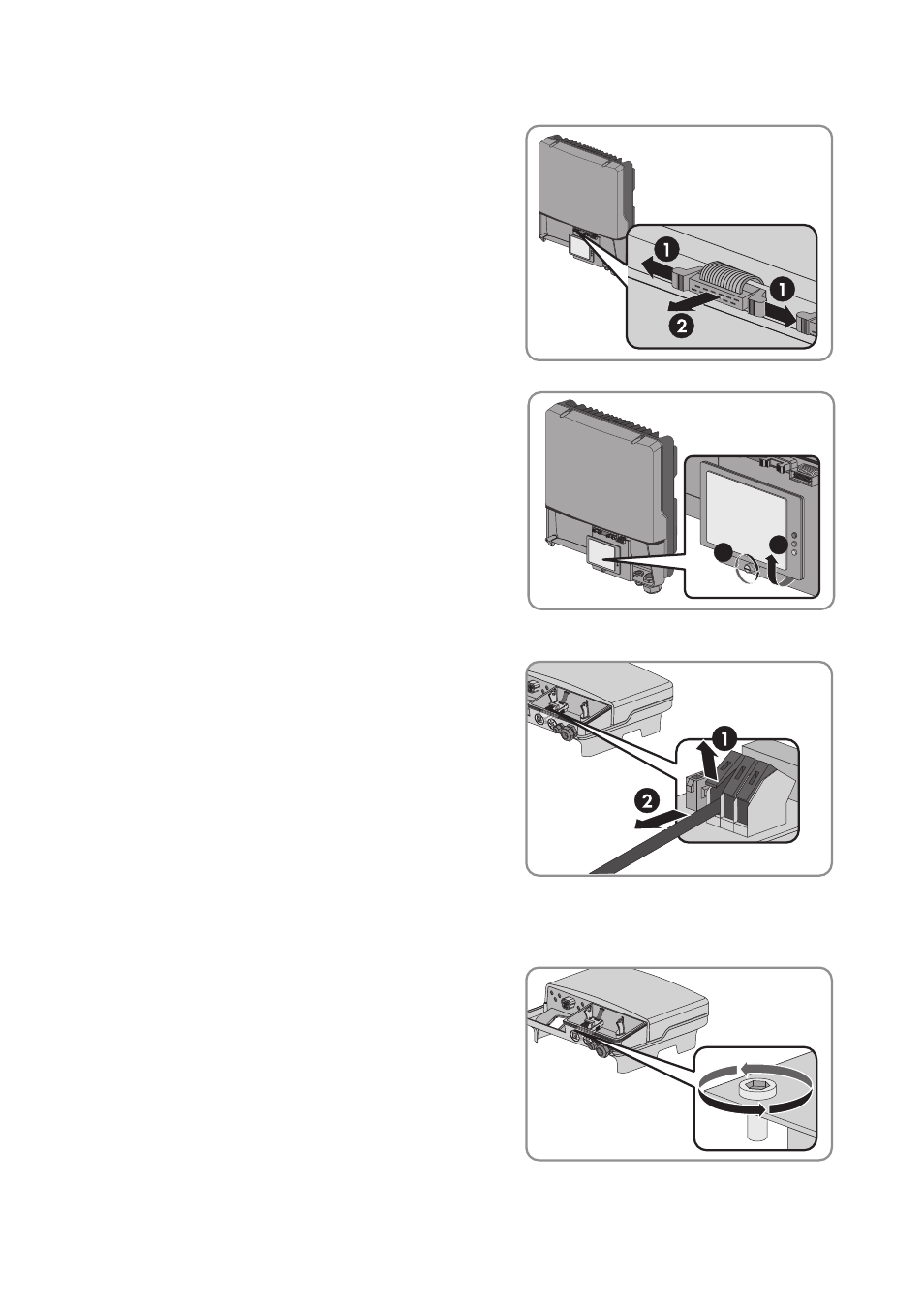

3. Premere verso l’esterno le levette di chiusura della
presa sinistra sul display e rimuovere il connettore
del cavo piatto.
4. Svitare la vite del display e sollevarlo finché non
scatta in posizione.
5. Se i morsetti sono occupati, rimuovere il cavo di collegamento dall’inverter:
• Aprire i morsetti ed estrarre i conduttori.
Consiglio: annotare la sequenza dei conduttori
collegati. In questo modo si agevola il
collegamento del relè multifunzione al modulo
di controllo.
• Rimuovere il cavo di collegamento dall’inverter attraverso il pressacavo. A tal fine, allentare
leggermente il dado girello.
6. Rimuovere la vite sul relè multifunzione preinstallato
con una brugola da 3.
7. Rimuovere il relè multifunzione dall’inverter.
