SMA Solar Technology AG 4 Collegamento elettrico
Istruzioni per l’installazione MFR-NR-IA-it-21 15

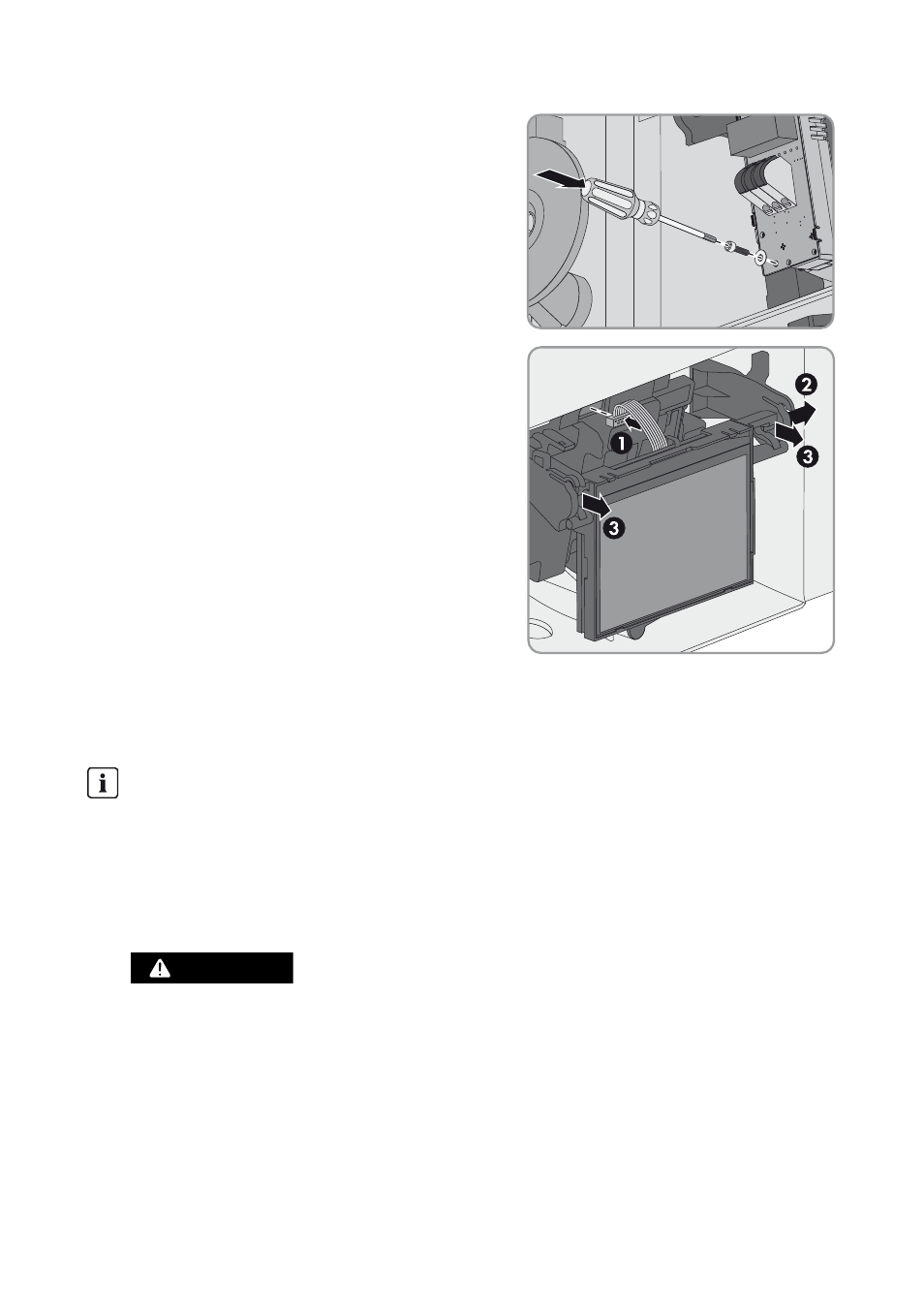

5. Fissare il relè multifunzione con la rondella e la vite
a testa cilindrica (coppia: 1,5 Nm). Utilizzare a tal
fine una chiave a brugola da 3.
6. Montare il display:
• Infilare il connettore a spina del cavo piatto del
display nella presa sul modulo display.
• Inserire il display nel supporto di destra.
• Inserire il display nel supporto di sinistra.
4.4.3 Montaggio del relè multifunzione in Sunny Boy /
Windy Boy o Sunny Tripower
Procedura:
2. Svitare la vite del modulo display e ruotarlo verso l’alto.
3. Il modulo display scatta in posizione.
Grafici raffigurati
In questo capitolo viene raffigurata graficamente, a titolo di esempio, solo l’installazione del
relè multifunzione su Sunny Tripower. La procedura di montaggio del relè multifunzione negli
inverter della famiglia Sunny Boy / Windy Boy e Sunny Tripower è identica. A cambiare è
esclusivamente l’ambiente.
1.
1&3*$0-0
Pericolo di morte per alta tensione nell’inverter
• Disinserire l’inverter e aprire il coperchio inferiore dell’involucro (v. istruzioni dell’inverter).
