4 Collegamento elettrico SMA Solar Technology AG
14 MFR-NR-IA-it-21 Istruzioni per l’installazione

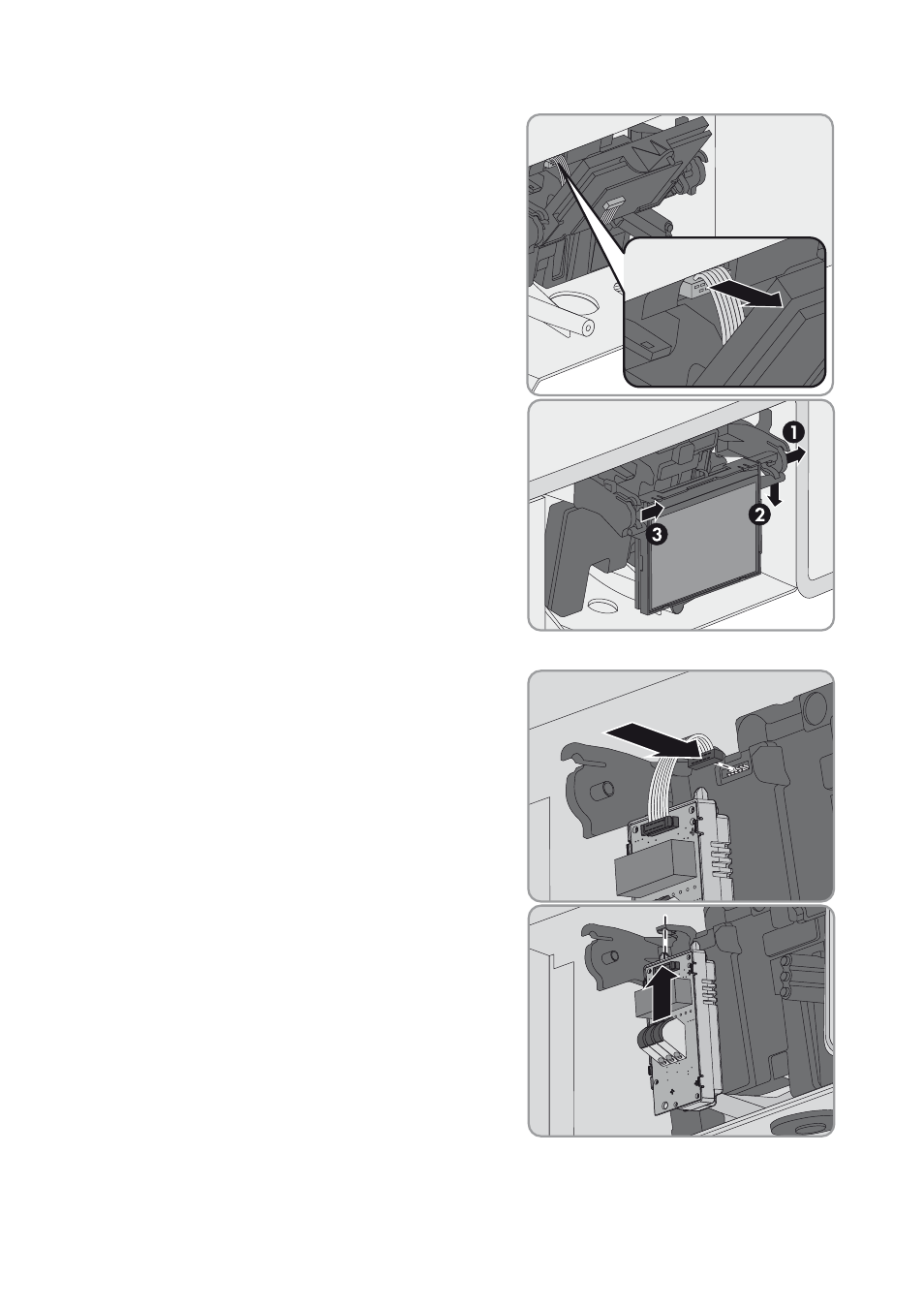

• Estrarre il connettore a spina del cavo piatto
del display dalla presa sul modulo display.
• Ruotare il display verso il basso.
• Premere il supporto di destra verso l’esterno.
• Sfilare il modulo display dal supporto di destra.
• Sfilare il modulo display dal supporto di
sinistra.
• Riporre il modulo display in un luogo sicuro.
3. Infilare il cavo piatto del relè multifunzione nella
presa sul modulo display.
4. Inserire il relè multifunzione nell’inverter. A tale
scopo inserire il nasello di sinistra sul relè
multifunzione nell’incavo del supporto in plastica
del modulo display.
