5  Collegamento elettrico

SMA Solar Technology AG

16

PCONTROLMOD-IA-it-15

Istruzioni per l’installazione

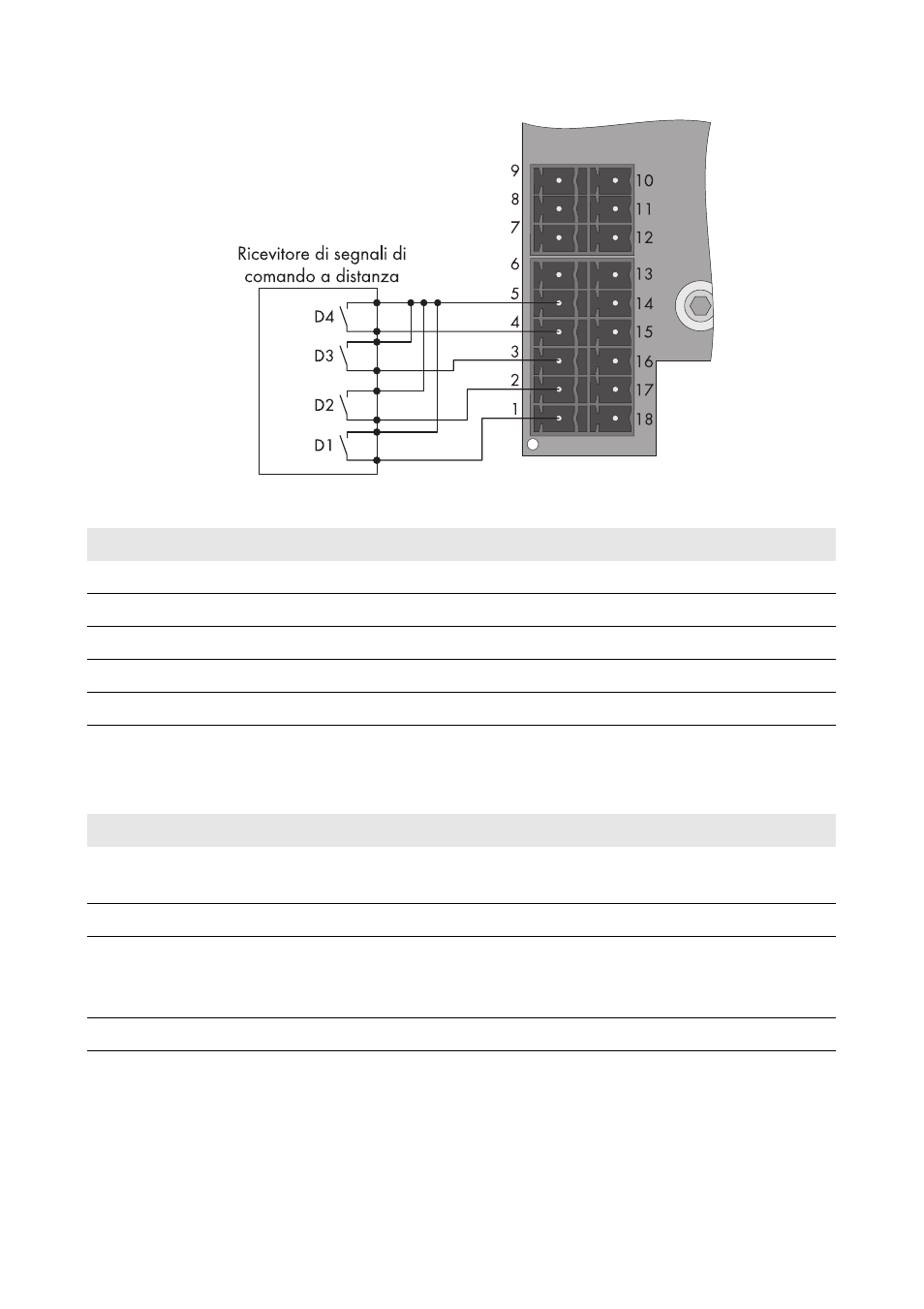

Figura 5: Assegnazione dei pin del modulo sui collegamenti per il ricevitore di comandi centralizzati

Funzioni dei segnali da D1 a D4 in modalità di funzionamento
“Telespegnimento” (impostazioni di fabbrica per l’Italia)

Pin

Segnale

Pin 5 / pin 14

+ 12 V

Pin 4 / pin 15

D4

Pin 3 / pin 16

D3

Pin 2 / pin 17

D2

Pin 1 / pin 18

D1

D1

D2

D3*

* I segnali D3 e D4 non vengono analizzati in modalità “Telespegnimento”.

D4*

Funzione

Chiuso

Chiuso

Aperto/Chiuso

Aperto/Chiuso

Nessun valore
predefinito

Aperto

Chiuso

Aperto/Chiuso

Aperto/Chiuso

Telespegnimento

Chiuso

Aperto

Aperto/Chiuso

Aperto/Chiuso

Limitazione
dell’intervallo di
frequenza

Aperto

Aperto

Aperto/Chiuso

Aperto/Chiuso

Telespegnimento
