5.4 Preparazione dell’apertura dell’involucro sull’inverter
Procedura:

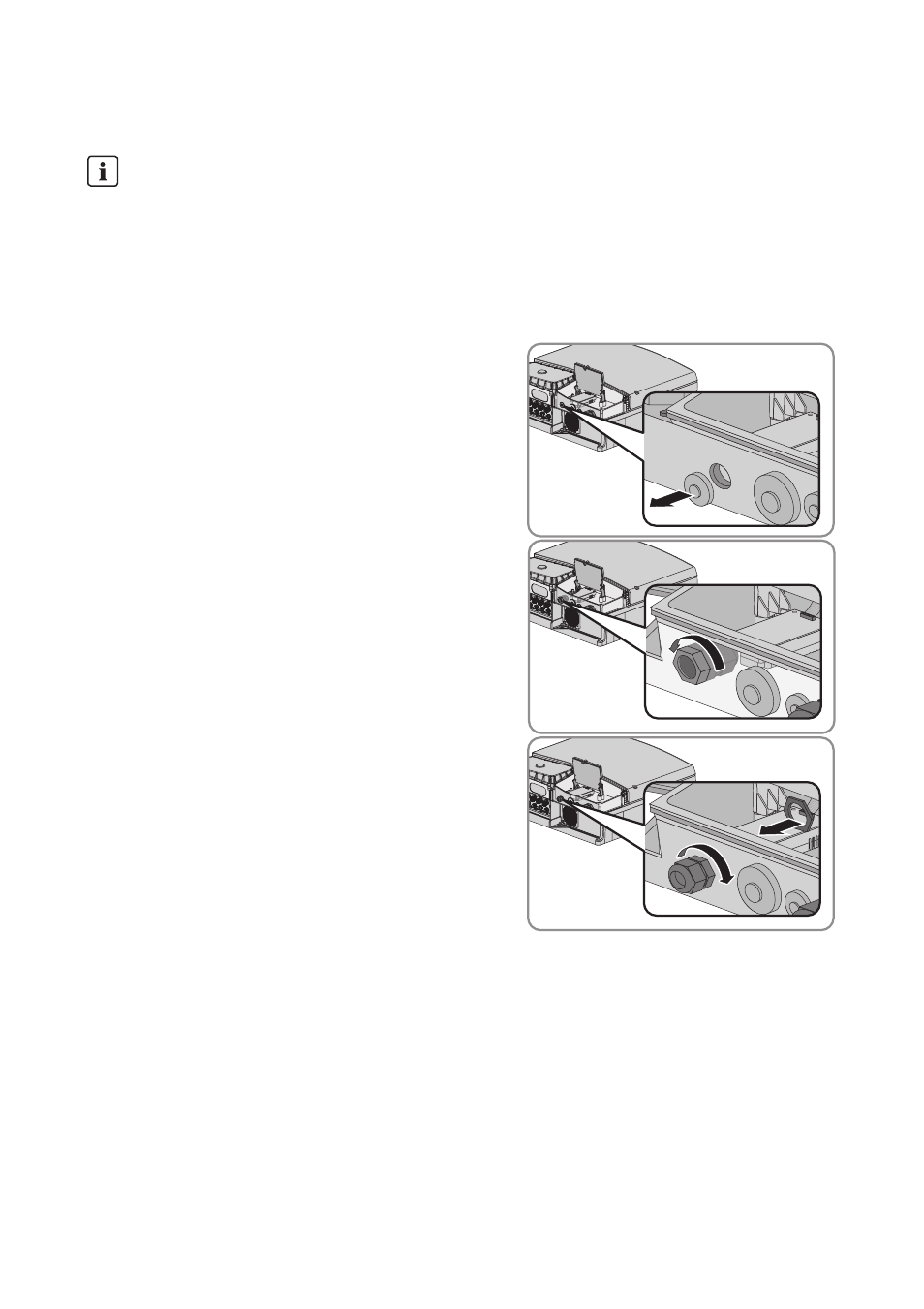

1. Preparazione del pressacavo:
• Se l’apertura dell’involucro dell’inverter è
chiusa con un tappo cieco, quest’ultimo deve
essere rimosso.
• Se l’apertura dell’involucro dell’inverter è
chiusa con un pressacavo montato
internamente, svitare il controdado esterno e
rimuovere il pressacavo.
2. Inserire dall’esterno il pressacavo e avvitarlo
saldamente dall’interno con il controdado.
3. Se bisogna far passare 2 cavi attraverso il pressacavo, estrarre la guarnizione a 1 foro e
sostituirla con una a 2 fori. Accertarsi che l’apertura dell’involucro dell’inverter sia chiusa
ermeticamente.
Grafici rappresentati
In questo capitolo viene raffigurata graficamente, a titolo di esempio, solo la preparazione
dell’apertura dell’involucro sull’inverter Sunny Tripower. La procedura di collegamento al
modulo è identica per tutti gli inverter. A cambiare è esclusivamente l’ambiente.
