HEIDENHAIN MANUALplus 620, CNC PILOT 640 75
2.3 Units - T
roncat
u
ra

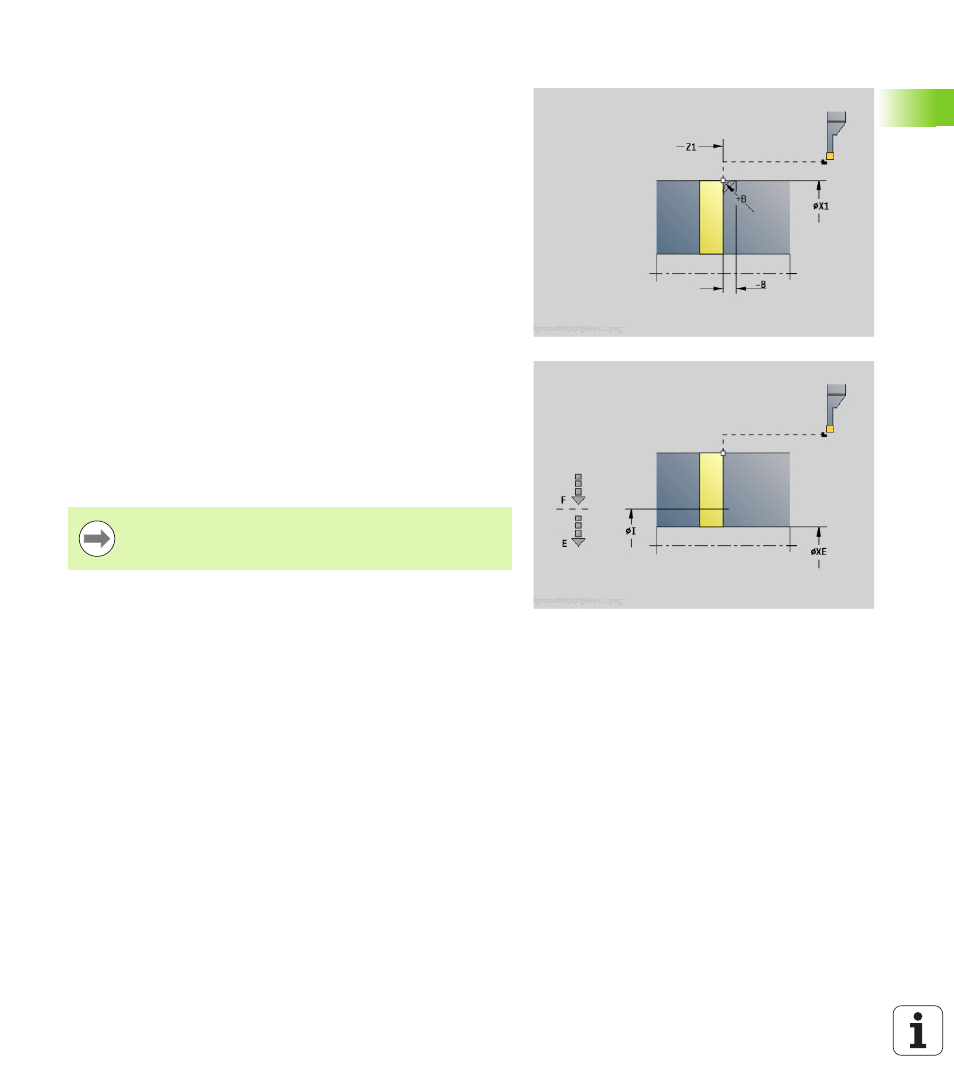

Unit "Troncatura"
La Unit esegue una scanalatura sul pezzo tornito. A scelta può essere
eseguito uno smusso o un arrotondamento sul diametro esterno. Una
volta eseguito il ciclo, l'utensile ritorna sul punto di partenza. Dalla
posizione I è possibile definire una riduzione avanzamento.
Nome Unit: G859_CUT_OFF / Ciclo: G859 (vedere pagina 307)
Accesso alla banca dati tecnologici
 Tipo di lavorazione: troncatura profilo
 Parametri correlati: F, S, E
Maschera Ciclo
X1, Z1
Punto iniziale profilo X, Z (X: quota diametrale)
B Smusso/Arrotondamento
 B>0: raggio arrotondamento
 B<0: lunghezza smusso
XE Diametro interno (tubo)
I Diametro riduzione di avanzamento. Diametro limite a
partire dal quale si trasla con avanzamento ridotto.
E Avanzamento ridotto
D Numero di giri massimo
K Distanza di ritorno dopo scanalatura: sollevamento utensile
prima del ritorno al lato del ...
SD Limitazione numero di giri dal diametro I
U Diametro a partire dal quale si attiva la pinza portapezzo
(funzione correlata alla macchina)
Altre maschere: vedere pagina 58
La limitazione al Numero di giri massimo "D" è attiva solo
nel ciclo. Dopo la fine del ciclo è di nuovo attiva la
limitazione del numero di giri prima del ciclo.
