4.3 Elementi f
ondamentali del pr
ofilo di t
o
rn
it
ur
a
Percorso profilo di tornitura G1-Geo

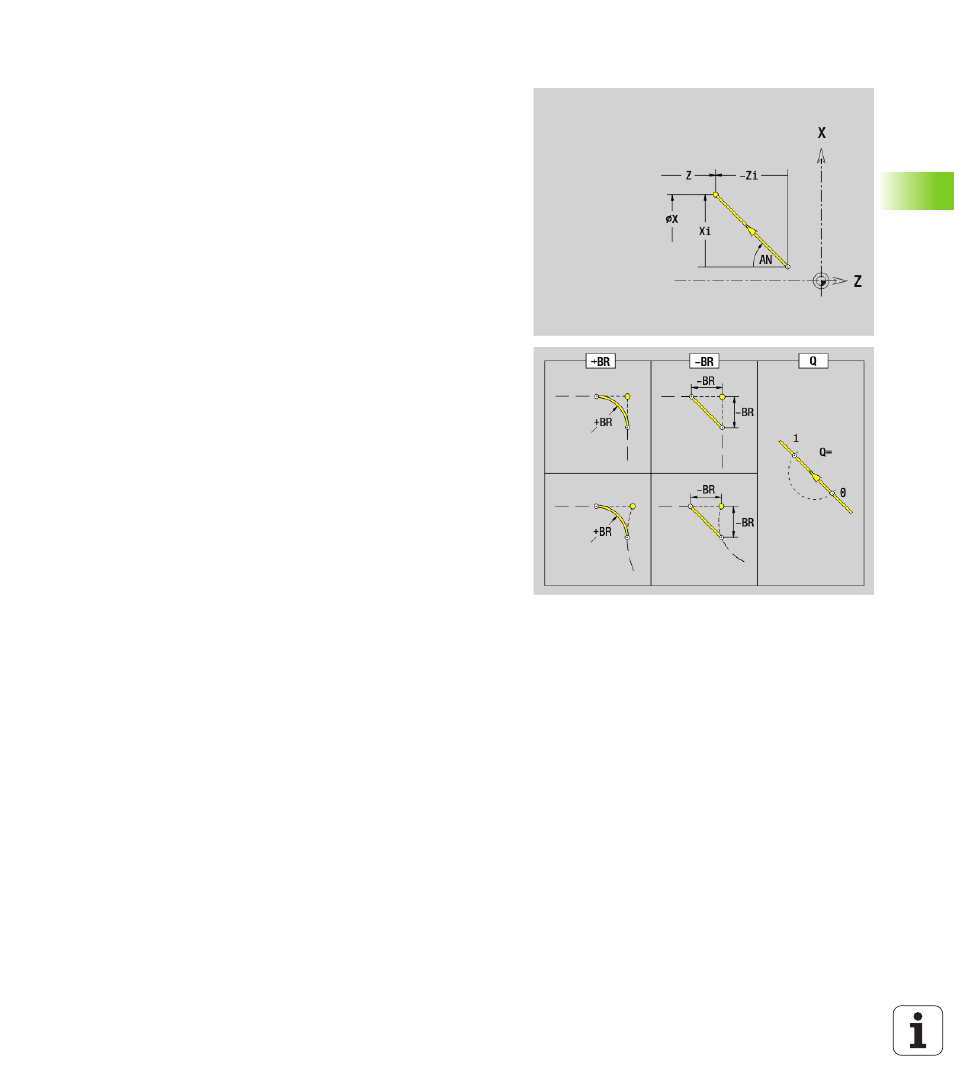

L'istruzione G1 definisce un percorso in un profilo di tornitura.
Parametri
X
Punto finale elemento di profilo (quota diametrale)
Z Punto finale elemento di profilo
AN Angolo rispetto all'asse rotativo (direzione angolare: vedere
grafica di supporto)
Q Punto d'intersezione. Punto finale se l'elemento lineare
interseca un arco di cerchio (default: 0):
 0: punto d'intersezione vicino
 1: punto d'intersezione distante
BR Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
 Nessuna immissione: raccordo tangenziale
 BR=0: raccordo non tangenziale
 BR>0: raggio arrotondamento
 BR<0: larghezza smusso
BE, BF, BD, BP e BH (vedere "Attributi di lavorazione per elementi
geometrici" a pagina 196)
FP
Senza lavorazione elemento (necessario solo per TURN PLUS):
 0: senza lavorazione elemento fondamentale (retta)
 1: senza lavorazione elemento di sovrapposizione (ad es.
smusso o arrotondamento)
 2: senza lavorazione elemento base/di sovrapposizione
IC Passo di misura sovrametallo (passo di misura diametro)
KC Lunghezza taglio di misura
HC Contatore passata di misura: numero di pezzi dopo il quale viene
eseguita una misurazione
