42 Programmazione NC
1
.2 L'edit
or smar
t.T
u
rn
Gruppo di menu "Grafic"

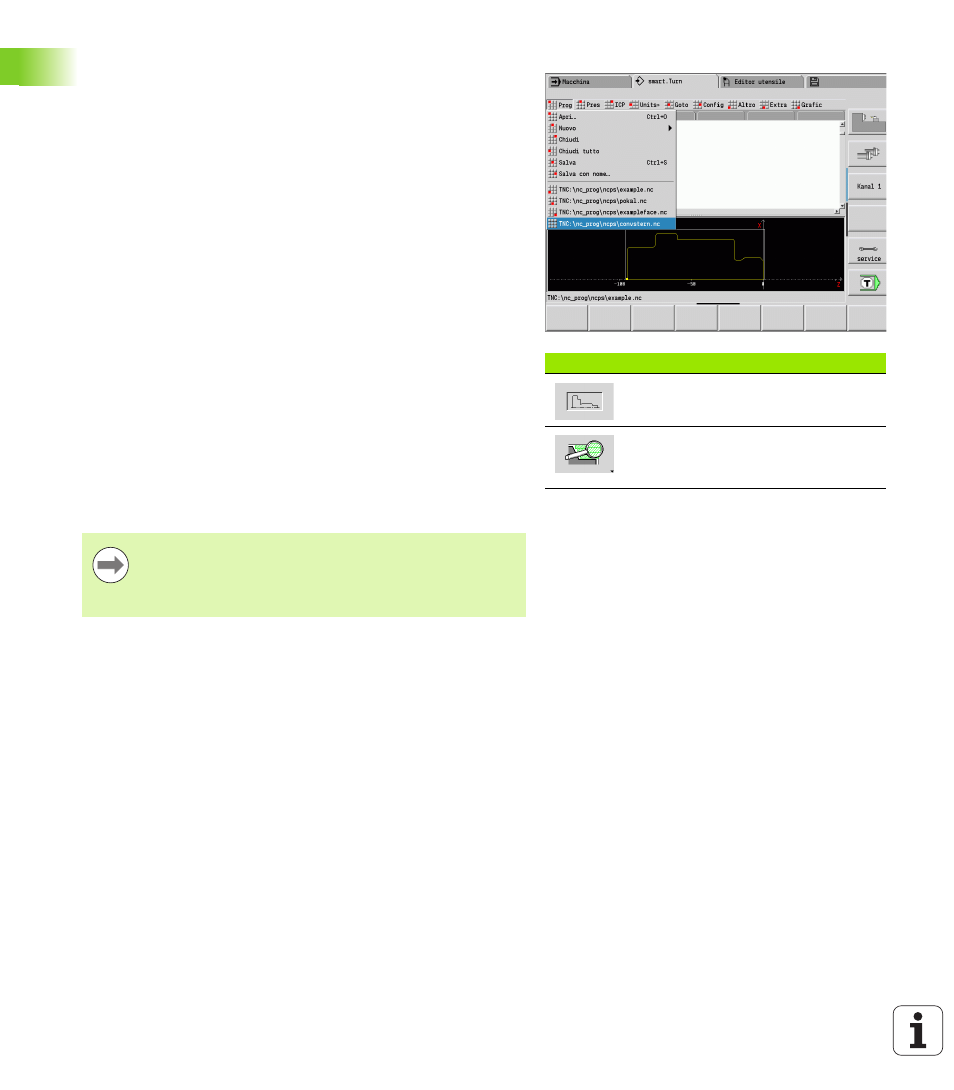

Il gruppo di menu "Grafic" (Grafica) contiene (vedere figura a
destra):
 Grafica ON: attivare o aggiornare il profilo rappresentato. In
alternativa utilizzare il softkey (vedere tabella a destra).
 Grafica OFF: chiude la finestra grafica.
 Grafica automatica: la finestra grafica può essere ora attivata se il
cursore si trova nella descrizione del profilo.
 Finestra: impostazione della finestra grafica. Durante l'editing il
Controllo numerico visualizza i profili programmati al massimo in
quattro finestre grafiche. Impostare le finestre desiderate.
 Zoom: attiva lo "Zoom". In alternativa utilizzare il softkey (vedere
tabella a destra).
La finestra grafica:
 Colori della rappresentazione del profilo:
 Bianco: pezzo grezzo e pezzo grezzo ausiliario
 Giallo: pezzo finito
 Blu: profili ausiliari
 Rosso: elemento del profilo sulla posizione corrente del cursore.
La punta della freccia indica la direzione della lavorazione.
 Nella programmazione dei cicli di lavorazione si può utilizzare il
profilo visualizzato per determinare i riferimenti di blocco.
 Le funzioni zoom consentono di ingrandire, rimpicciolire e spostare
la sezione della figura.
Softkey con finestra programma attiva
Attivazione della visualizzazione del
profilo e avvio del ridisegno del profilo
Apertura del menu softkey dello
"Zoom" e visualizzazione della lente di
ingrandimento
 Integrazioni/modifiche ai profili sono prese in
considerazione solo quando si attiva di nuovo GRAFICA.
 La "Visualizzazione profilo" presuppone numeri di blocco
NC univoci!
