9

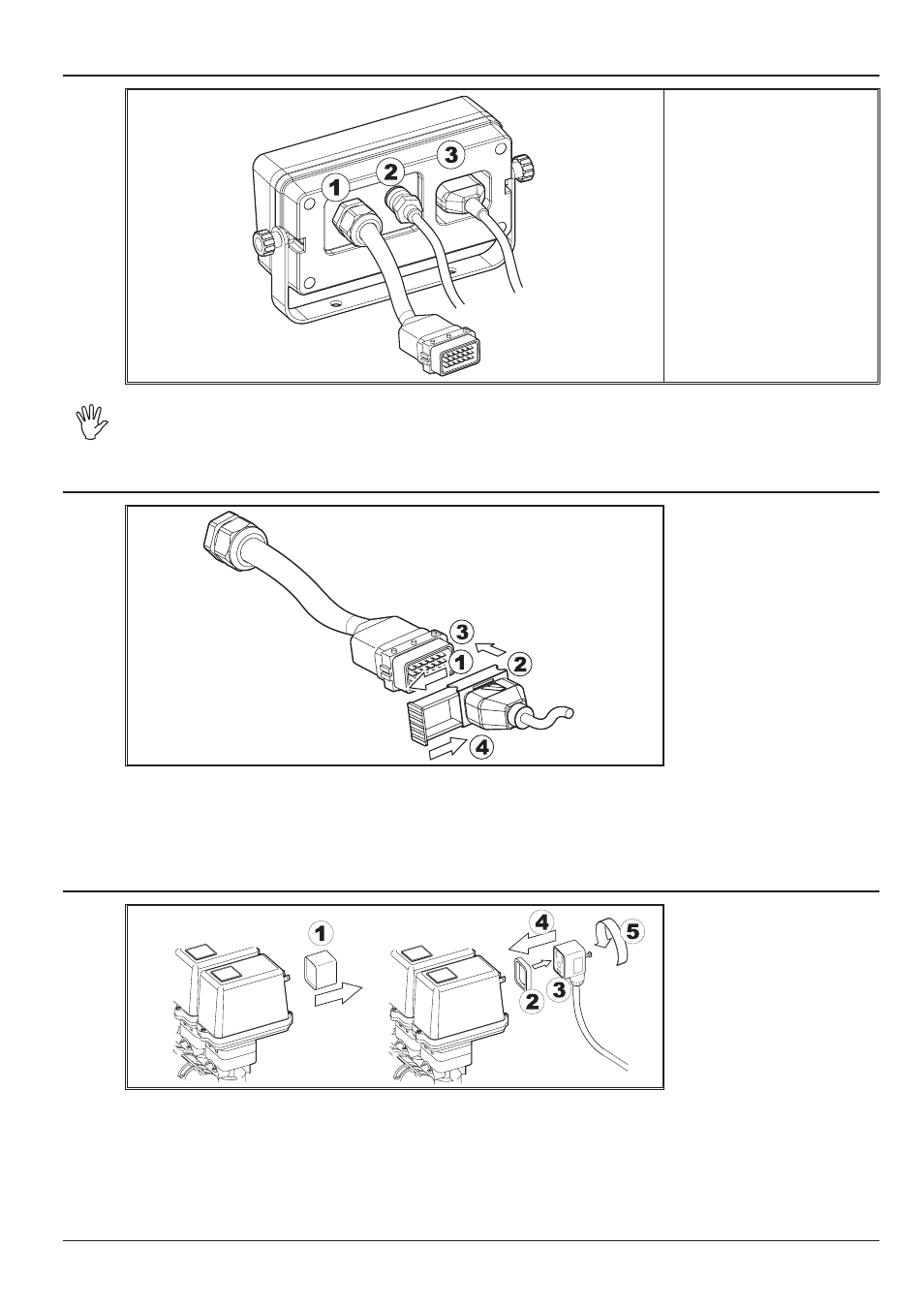

6.2.2 Fissaggio dei connettori sulla scatola di comando
Fig. 4
Legenda:
1 Attacco per gruppo di
comando (connettore SICMA
per cavo intermedio).
2 Attacco per digiblock
(connettore polarizzato con
ghiera di serraggio).
3 Presa di alimentazione
(Connettore AMP polarizzato
con dente di ritenuta.
Premere fi no allo scatto).
Inserimento dei cavi sui punti di connessione: non forzate l'inserimento dei
connettori con pressioni eccessive o fl essioni; i contatti si possono danneggiare
e compromettere il corretto funzionamento della scatola di comando.
6.2.3 Fissaggio del connettore SICMA
Fig. 5
• Aprite la slitta viola del connettore (1 in Fig. 5).
• Posizionate il connettore (2) inserendolo sulla presa (3) premendo senza forzare.
• Chiudete la slitta viola (4) fi no al completo serraggio.
Se l’inserimento risulta diffi coltoso, verifi cate la posizione del connettore.
6.2.4 Fissaggio dei connettori sul gruppo di comando
Fig.6
• Togliete il cappuccio di protezione (1 in Fig. 6) dalla valvola elettrica.
• Posizionate la guarnizione (2) imboccandola sul connettore (3) quindi collegate il connettore
premendolo a fondo (4): fate attenzione, durante l’inserimento, a non piegare i contatti elettrici
sulla valvola.
• Avvitare la vite (5) fi no al completo serraggio.
