8
5 POSIZIONAMENTO DEL GRUPPO DI COMANDO SULLA MACCHINA
AGRICOLA
Il gruppo di comando dovrà essere fi ssato utilizzando le staffe apposite già fornite e montate sul
gruppo stesso, posizionandolo secondo le indicazioni riportate sul manuale allegato al gruppo.
È IMPORTANTE SEGUIRE TUTTE LE REGOLE DI SICUREZZA RIPORTATE SUL
MANUALE DEL GRUPPO DI COMANDO.
6 POSIZIONAMENTO DEI CABLAGGI
6.1 Consigli per il posizionamento
Se, per motivi di spazio, il cablaggio deve effettuare una curva, fate in modo che questa non
sia troppo accentuata in quanto si potrebbe causare la rottura del cavo;
Evitate il contatto con organi in movimento;
Disponete i cavi in modo che la torsione o i movimenti della macchina non li rompano o
ledano;
Ponete la massima attenzione a non rompere, tirare, strappare o tagliare i cavi.

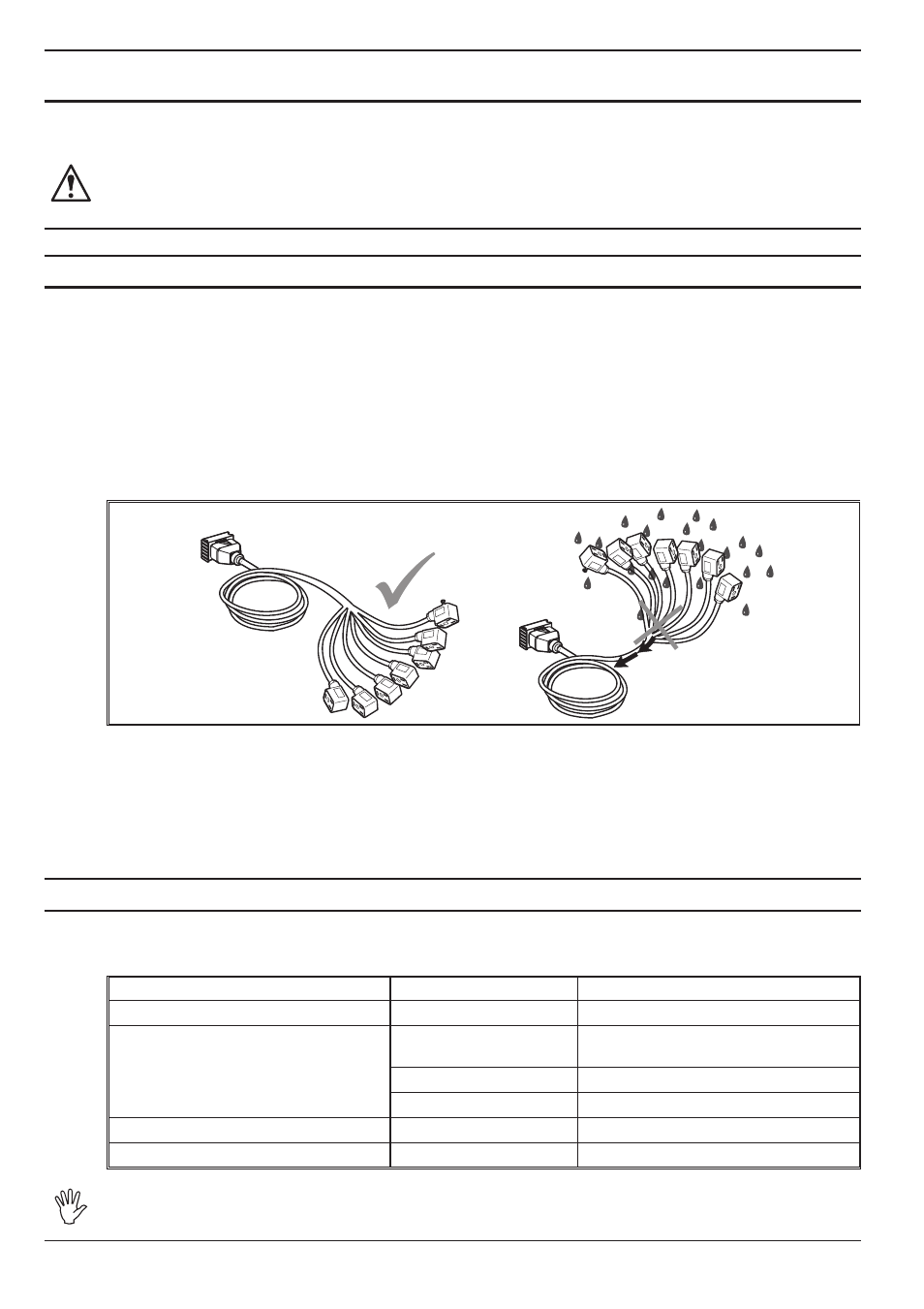

Posizionamento dei cavi per evitare infi ltrazioni di acqua:
la diramazione del collegamento alle valvole nella parte fi nale deve essere SEMPRE rivolta verso
il basso (Fig. 3).
Fig. 3
• Utilizzate solamente i cablaggi forniti con le scatole di comando ARAG.
• Nel caso di danni provocati dall'utilizzo di cablaggi non idonei o comunque non di
produzione ARAG si intende automaticamente risolta ogni forma di garanzia.
• ARAG non risponde per danni alle apparecchiature, a persone o animali causati dal
mancato rispetto di quanto descritto in precedenza.
6.2 Collegamenti
6.2.1 Identifi cazione della marcatura dei cavi
Nella tabella 2 sono riportate tutte le indicazioni per collegare correttamente i cablaggi alle funzioni
disponibili.
CABLAGGIO MARCATURA COLLEGAMENTO
Cavo intermedio - Cablaggio valvole di sezione
Cablaggio fi nale
per collegamento valvole
1-7
1-9
Valvole di sezione
G Valvola generale
P Valvola proporzionale
Alimentazione - Alimentazione 12 Vdc
Cavo segnale display digitale - Cablaggio sensore
ATTENZIONE: il cavo intermedio deve essere SEMPRE utilizzato.
Senza di questo le valvole non funzionano correttamente.
•
•
•
•
Tab. 2
