6.2.7 Modalità di funzionamento
Le scatole di comando possono funzionare in modalità " M " o " P ", in base al collegamento del cavo
di alimentazione (par. 6.2.8).
• Modalità di funzionamento “M”:
Le valvole di sezione vengono chiuse o aperte agendo sulla valvola generale purchè l’interrutto-
re relativo alle valvole di sezione sia adeguatamente posizionato ovvero, se gli interruttori delle
sezioni sono su OFF (leva in basso), agendo sul comando della valvola generale non verranno
comandate le sezioni.
Se uno o più interruttori delle valvole di sezione sono su ON (leva in alto) chiudendo o aprendo
quella generale, verranno chiuse o aperte anche quelle di sezione.
• Modalità di funzionamento “P”:
le valvole di sezione vengono comandate in maniera indipendente.
L’apertura o la chiusura della valvola generale non infl uisce sull’apertura o chiusura delle valvole
di sezione.
6.2.8 Impostazione della modalità di funzionamento "M" o "P"
Il cavo di alimentazione dispone di un fi lo aggiuntivo per l'impostazione della modalità di funzio-
namento (par. 6.2.7).
La modalità cambia a seconda del collegamento effettuato:

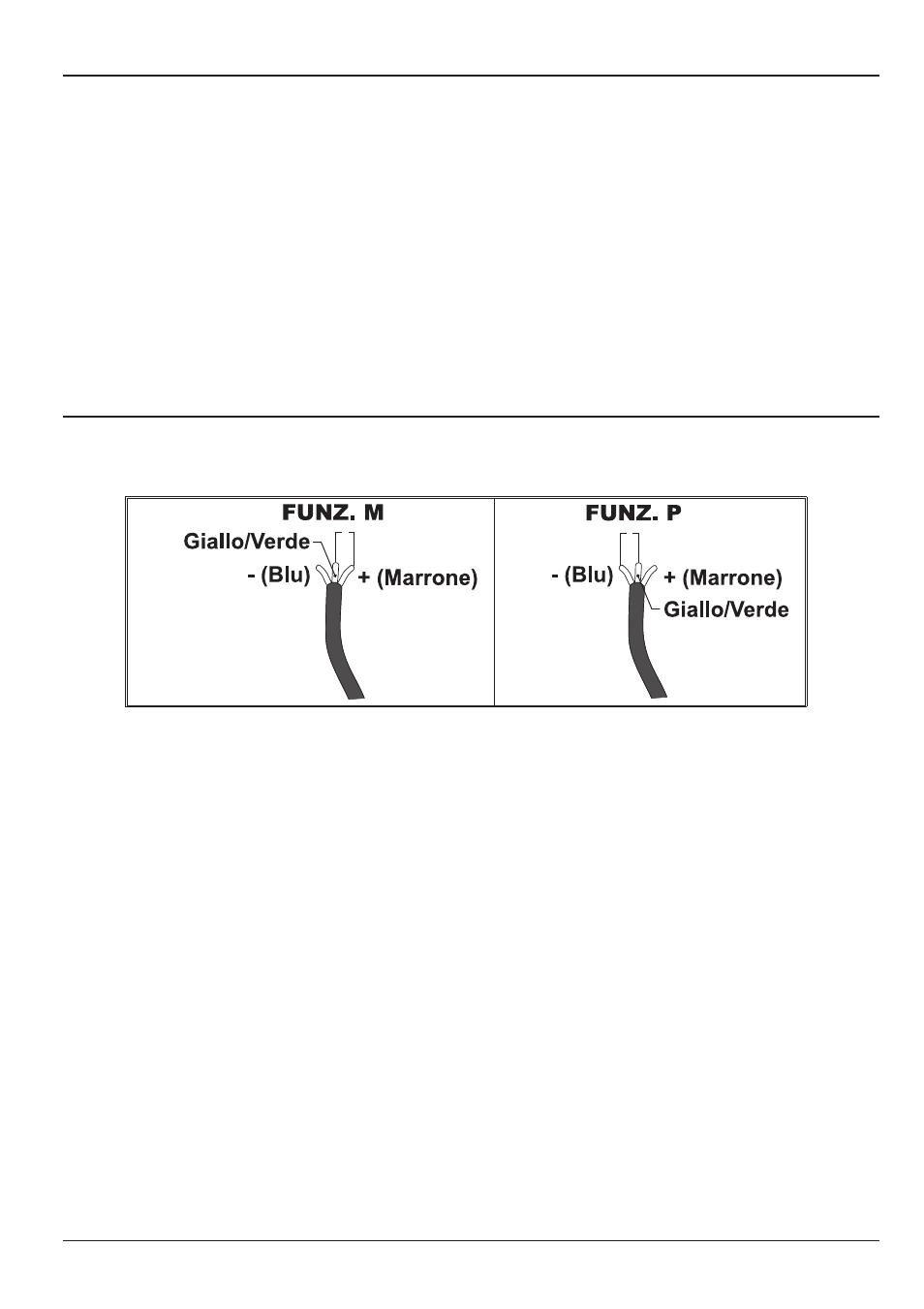

Fig. 10 Fig. 11
