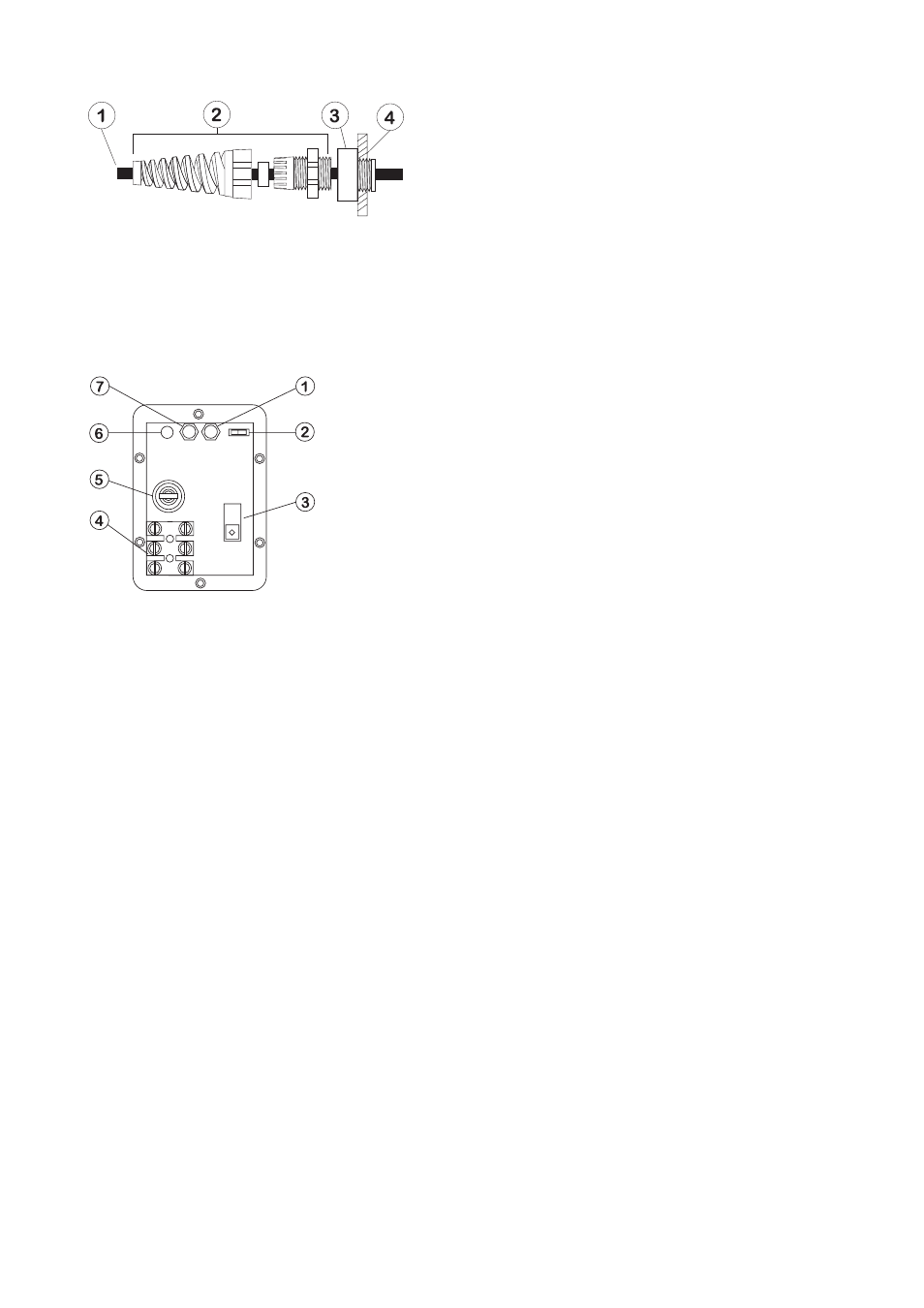

1. Cavo di alimentazione, diametro esterno di 5-8mm.
2. Premistoppa di protezione dalla tensione SLl0020
3. Adattatore MR0678T
Filetto per tubo M20 per il collegamento diretto al tubo mediante
pannello posteriore
Se i componenti di montaggio non vengono correttamente rimontati, si potrà compromettere lo standard di protezione
di ingresso cavo.
R R R R Recesso del pannello posterior ecesso del pannello posterior ecesso del pannello posterior ecesso del pannello posterior ecesso del pannello posteriore ee e e
Il recesso del pannello posteriore della pompa allogia i seguenti componenti:
1 Potenziometro di scostamento dei segnali 2 Interruttore del tachimetro 3 Interruttore di selezione della tensione
4 Morsettiera 5 Portafusibili 6 LED sovraccarico segnali 7 Potenziometro range segnali.
Dia Dia Dia Dia Diagnostica gnostica gnostica gnostica gnostica
Qualora l’unità cessasse di funzionare, eseguire i seguenti controlli per determinare se occorre o meno ricorrere
al servizio manutenzione.
• Controllare che l’interruttore di alimentazione sia acceso.
• Controllare che l’alimentazione di rete arrivi alla pompa.
• Controllare che l’interruttore del selettore di tensione sia nella corretta posizione.
• Controllare il fusibile nella presa di corrente.
• Controllare che la pompa non si sia arrestata a causa di una scorretta installazione dei condotti.
Funzionamento Funzionamento Funzionamento Funzionamento Funzionamento
• Direzione di marcia Avviare la pompa girando l’interruttore in una delle tre posizioni avanti/spento/indietro,a
seconda della direzione desiderata. La direzione di rotazione preferita è quella in senso orario (con il
fluido che entra nel lato inferiore destro della testina) che assicura una più lunga durata del tubo. Per il
funzionamento a pressioni più elevate, utilizzare la rotazione in senso antiorario.
• Adescamento Per adescare la pompa alla massima velocità, girare l’interruttore auto/manuale/max. situato
sul pannello anteriore verso la posizione ‘massima’. Dopo averlo rilasciato, l’interruttore ritorna alla posizione
manuale.
• Controllo della velocità Il comando per l’impostazione della velocità é tarato sulla base della percentuale
della velocità massima ed è dotato di una manopola di bloccaggio che impedisce di cambiare inavvertitamente
la velocità.
• Arresto Per arrestare la pompa, girare l’interruttore avanti/spento/indietro nella posizione centrale. Per
cambiare la direzione del flusso, girare l’interruttore avanti/spento/indietro nella posizione centrale finché
non si sarà fermato il rotore della testina e quindi girare l’interruttore nella direzione di rotazione desiderata.
Se si passa dal controllo manuale a quello automatico, non è necessario scollegare il segnale di processo
dalla pompa o regolare i potenziometri di taratura.
