Se il segnale di processo o la velocità della pompa sono regolati al di sopra dei valori
massimi desiderati, la pompa verrà sovraccaricata, il che è segnalato dall'accensione
dell'indicatore sovraccarico segnale. Il simbolo Aut lampeggia sulla tastiera per indicare i
livelli limite di controllo e velocità dell'azionamento. Resettare per il funzionamento entro
questi livelli.
Ripetere la procedura fino a che la risposta della pompa coincide esattamente con il
segnale di processo.

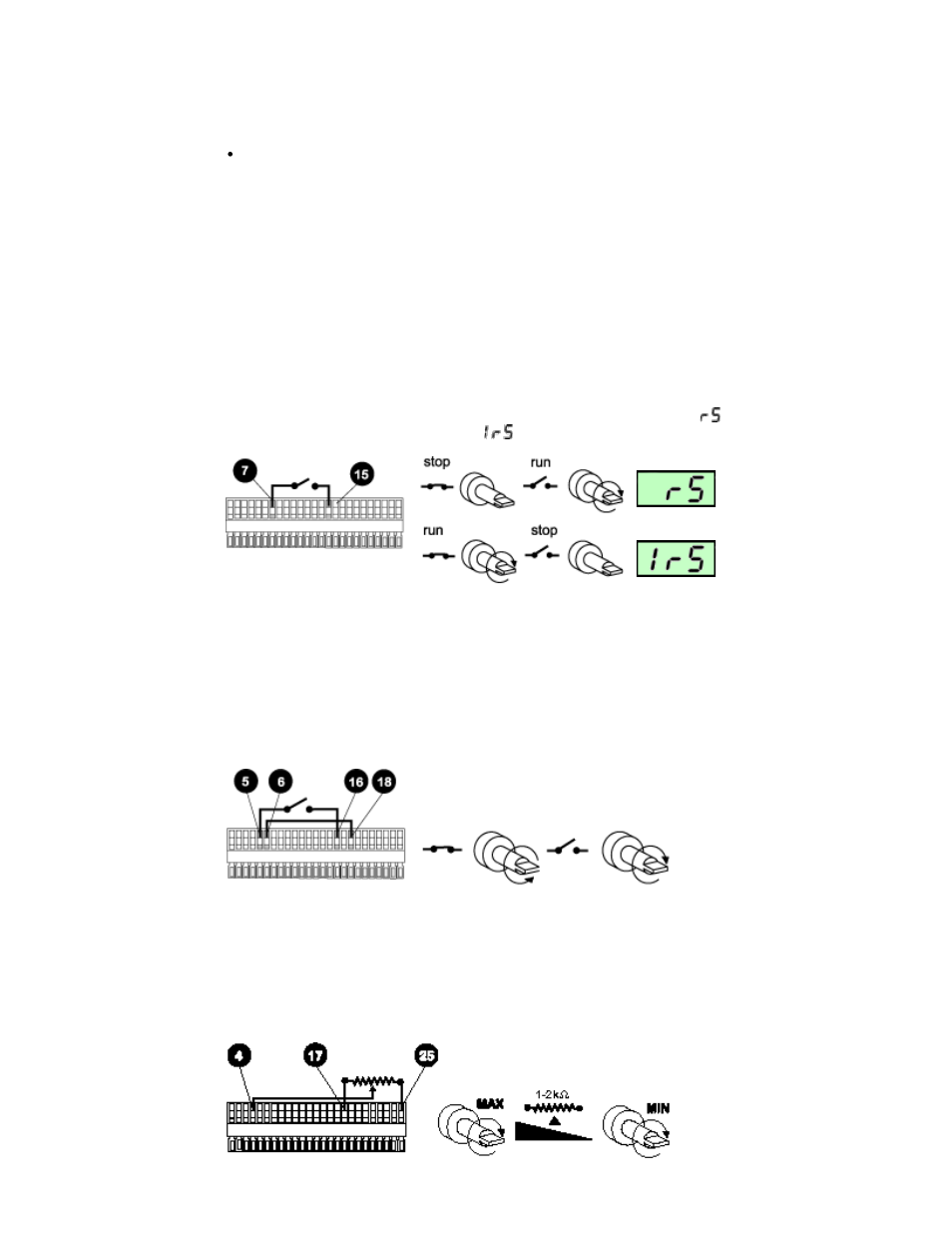

12 Interruttore automatico-manuale a distanza e
opzione TTL
Stop/Start
Collegare l'interruttore a distanza tra i pin 7 e 15 del connettore da 25 pin.
Alternativamente, si può applicare un input logico TTL compatibile (Basso 0V, Alto 5V) al
pin 7. L'input basso arresta la pompa, mentre l'input alto fa funzionare la pompa. Senza
connessione la pompa si porta per default su funzionamento. Per attivare l'arresto a
distanza o l'arresto a distanza invertito, quando si collega la pompa all'alimentazione
elettrica usando il tasto on/off, premere i tasti Stop e CW/CCW contemporaneamente. La
pompa indicherà il modo di commutazione corrente per 2 secondi.
indica la
commutazione standard a distanza, indica la commutazione a distanza invertita.
Direzione
Collegare l'interruttore a distanza tra i pin 5 e 16 e disattivare il controllo di inversione
pannello collegando i pin 6 e 18 del connettore da 25 pin. Aprire l'interruttore per la
rotazione in senso orario, chiudere l'interruttore per la rotazione in senso antiorario.
Alternativamente, si può applicare un input logico TTL compatibile (Basso 0V, Alto 5V) al
pin 5. L'input basso fa funzionare la pompa in senso antiorario, mentre l'input alto fa
funzionare la pompa in senso orario. Senza connessione la pompa si porta per default su
rotazione in senso orario.
Velocità
Un potenziometro a distanza con un valore nominale compreso tra 1kW e 2kW con una
potenza minima di 0,25W deve essere collegato come indicato di seguito. Quando si un
potenziometro a distanza, non applicare un segnale di entrata controllo tensione/corrente
contemporaneamente. Il segnale di controllo velocità richiede una taratura rispetto alle
regolazioni minime e massime del potenziometro. Usare i potenziometri di sfalsamento e
campo, come descritto nella sezione Taratura.
