Stringere leggermente la vite brugola con la chiave
brugola da 6mm fornita.
Applicare il composto di bloccaggio della filettatura alla
vite brugola M8 x 170 nella parte inferiore sinistra della
piastra anteriore della testina addizionale e stringerla in
sequenza con la vite a testa cilindrica M8 della piastra posteriore.

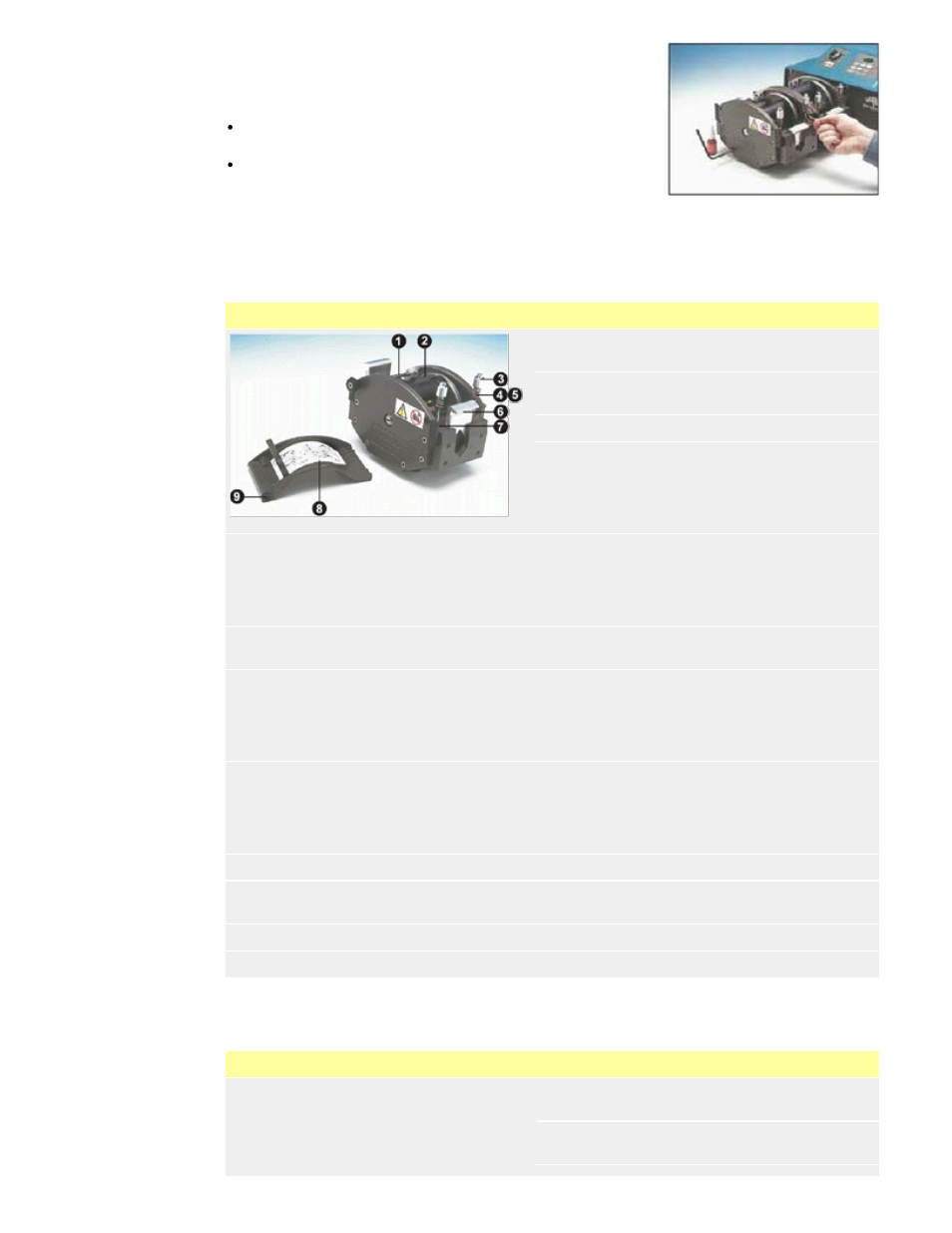

20 Ricambi della testina: Tubo continuo
Modelli 701RB, 701RBX, 701RBG
1 MRA0027A Complessivo spinotto di
imperniamento
1 MRA0034A Complessivo spinotto di
imperniamento ~701RX
2 MRA0021A Complessivo rotore
2 MRA0036A Complessivo rotore ~
701RX
3 701RB,
701RBX:
MRA0104A
701RBG:
MRA0295A
Complessivo manopole ~
parete tubo 4,8mm
3 MRA0103A Complessivo manopole ~
parete tubo 3,2mm
4 701RB,
701RBX:
SG0005
701RBG:
SG0019
Molla
5 701RB,
701RBX:
MR0674T
701RBG:
MR0977T
501RL Rondella ritegno
molla
6 MR0880C Fermaglio tubo
7 MR0662T Alberino ~ regolato su
61mm
8 MRA0154A Complessivo corpo testina
9 MR0882M Boccola eccentrica
21 Ricambi della testina: elementi tubo
Modelli 701RBE, 701RBEX
1 MRA0027A Complessivo spinotto di
imperniamento
1 MRA0034A Complessivo spinotto di
imperniamento ~701RX
