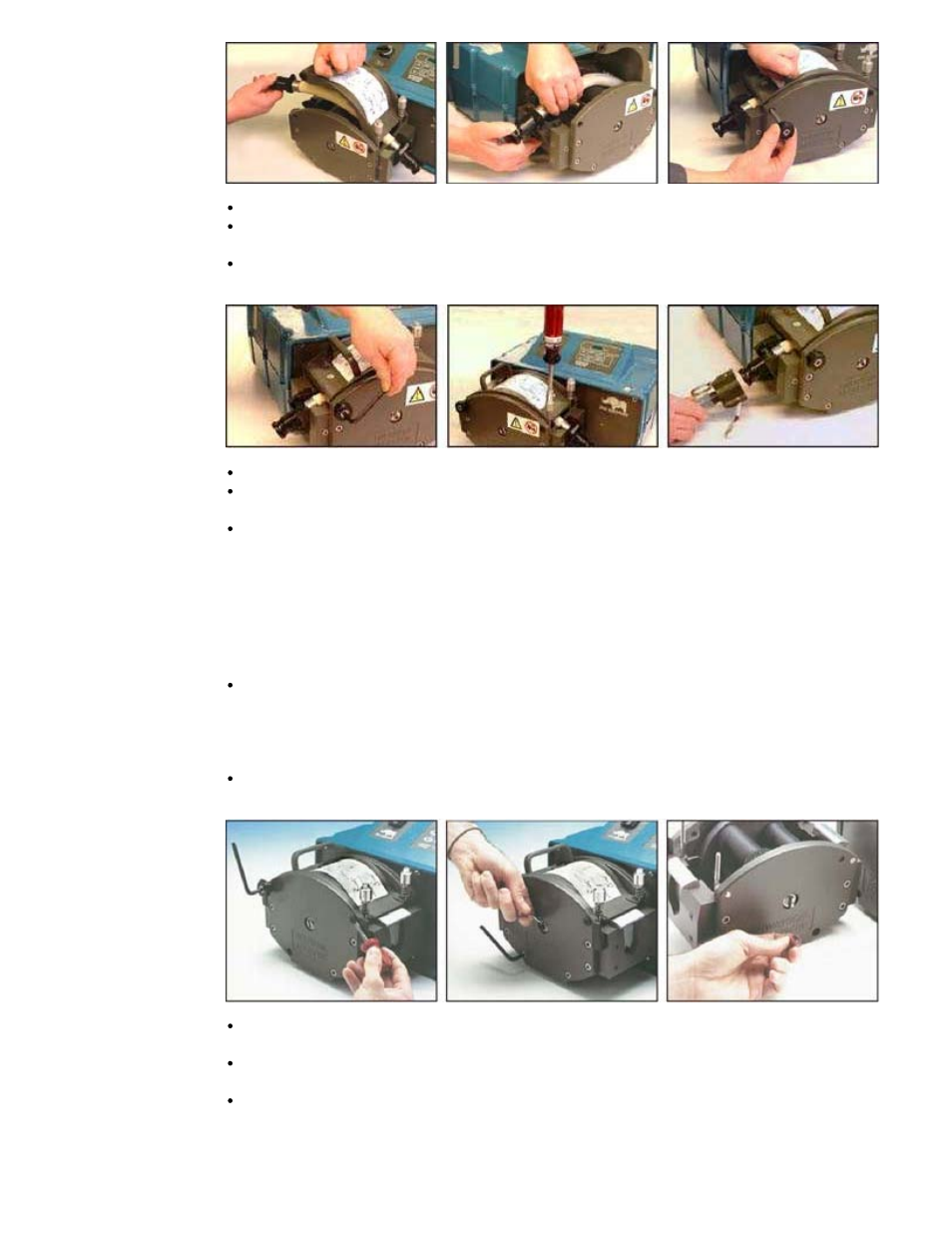

Far scorrere l'estremità destra del corpo testina sotto le molle.
Posizionare la seconda flangia a D nel fermaglio del tubo di aspirazione (sinistra).
(Alzando il fermaglio del tubo si facilita il caricamento del tubo.)
Posizionare l'estremità sinistra del corpo testina in modo da poter inserire il bullone di
fissaggio del corpo testina.
Serrare il bullone di fissaggio del corpo testina con la chiave brugola da 6mm fornita.
Stringere entrambe le manopole delle molle di compressione del corpo testina applicando
una coppia di serraggio di 3Nm usando una chiave A/F da 10mm.
Collegare entrambe le estremità dell'elemento tubo alla parte rimanente del sistema
usando connettori femmina a camma e scanalatura standard.
19 Installazione di una testina addizionale
La procedura per l'installazione di una testina addizionale è come per le prime testine 701R
e 701RE. La procedura per la testina 701R è illustrata qui di seguito.
Dalla prima testina rimuovere:
il tappo dal foro maschiato nell'angolo superiore destro;
il bullone di fissaggio del corpo testina e il corpo testina;
il tappo dalla scanalatura nell'albero centrale;
la vite brugola M8 x 16 dalla parte inferiore sinistra della prima testina.
Ingrassare il dente d'arresto dell'albero di azionamento della testina addizionale con il
grasso fornito.
Applicare il composto di bloccaggio della filettatura alla vite brugola M8 x 16 nell'angolo
superiore destro della piastra posteriore della testina addizionale.
Allineare il dente d'arresto dell'albero di azionamento della testina addizionale rispetto
alla scanalatura nell'albero di azionamento della prima testina.
Installare la testina addizionale sulla prima testina.
Assicurarsi che la piastra posteriore della testina
addizionale sia piatta contro la piastra frontale della
prima testina.
