tratte le cifre relative alla resa e alla durata utile si riferiscono a pressioni di picco
delle tubazioni.
Nonostante sia tarata per una pressione di esercizio di 4 bar, questa pompa genera
una pressione di esercizio superiore a 4 bar in caso di restrizioni delle tubazioni. Nei
casi in cui è importante che non venga superata una pressione di esercizio di 4 bar,
installare sulla tubazione dellePer operazioni di pompaggio con pressioni di 2-4 bar,
usare soltanto pompe ad accoppiamento stretto o con carter dotate di elementi tubo
in Marprene/Bioprene di durezza 73 Shore o STA-PURE standard. La lettera “M” nel
codice prodotto dell’elemento del tubo indica l’idoneità del tubo per l’utilizzo con alta
pressione.
Per operazioni di pompaggio con pressioni di 0-2 bar, usare pompe ad
accoppiamento stretto o pompe con carter dotate di elementi tubo di durezza 64
Shore o la gamma standard di tubazioni per pompa peristaltica continua.
Il trattamento della viscosità è massimizzato usando nella testina elementi tubo in
Marprene/Bioprene di durezza 73 Shore o STA-PURE.
Assicurarsi che vi sia sempre un minimo di un metro di tubo flessibile con foro
interno liscio collegato all’attacco di scarico della testina. Questo contribuirà a
minimizzare l’eventuale perdita di impulso e pulsazione nelle tubazioni. Questo è
importante soprattutto nel caso di liquidi viscosi e di tubi rigidi.
620R, 620RE4, 620RE Installazione della pompa
Un’installazione progettata correttamente favorisce la maggiore durata utile possibile dei
tubi; pertanto assicurarsi che vengano seguite le linee guida seguenti:
Evitare curve strette delle tubature, riduttori dei tubi e lunghezze eccessive di tubi di
piccolo diametro rispetto a quello della testina, in particolare nei tubi dal lato di
aspirazione.
Se un tubo rigido arriva molto vicino alla testina, una sezione di tubo estraibile può
semplificare la sostituzione del tubo.
Assicurarsi che il tappo di otturazione dello scarico controllato sia in posizione se non
viene usato l’attacco dello scarico controllato. Vedi qui di seguito.
È consigliabile usare il tubo di scarico controllato per il pompaggio di liquidi
pericolosi, aggressivi o abrasivi o prodotti che induriscono a contatto dell’aria..
Quando si collega il tubo dello scarico controllato all’attacco dello scarico controllato
usando l’adattatore di accoppiamento fornito, verificare che vi sia uno spazio
adeguato sotto la testina. Il tubo di scarico deve arrivare fino a un contenitore o a
una zona di scarico adeguati.
La procedura di installazione del rilevatore perdite è inclusa nel kit del rilevatore
perdite.
In caso di dubbi in merito a un’installazione rivolgersi all’Ufficio di Assistenza Tecnica
Watson-Marlow.
620R, 620RE4, 620RE Funzionamento in generale

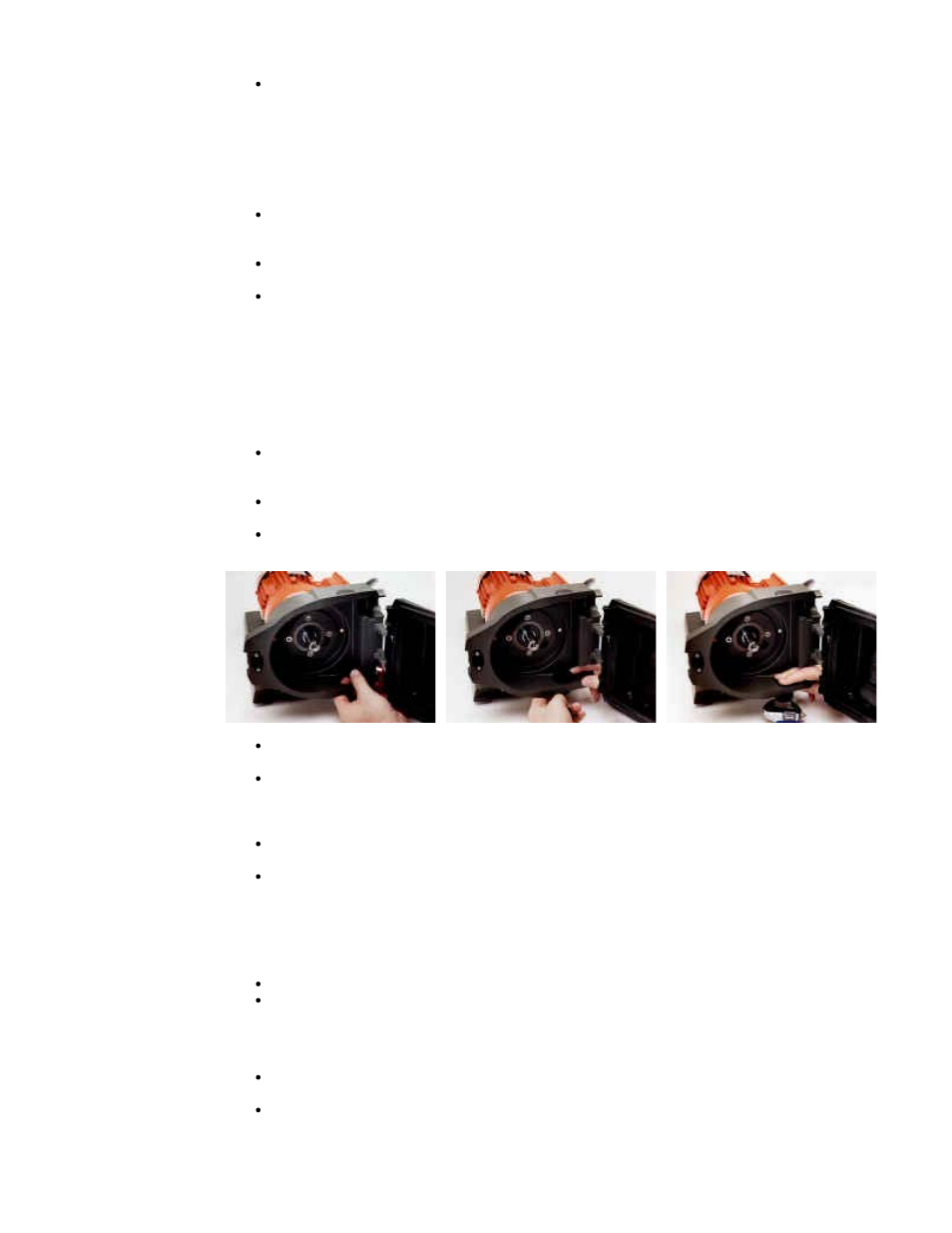

Apertura della protezione della testina
Sbloccare la protezione usando una chiave brugola da 5mm o un cacciavite.
Aprire completamente la protezione per creare lo spazio massimo tra gli attacchi dei
tubi e la protezione per rimuovere i tubi.
Innesto/disinnesto dei rulli
La corsa delle leve di rilascio dei rulli è indicata qui di seguito. Non cercare di forzare
le leve oltre la loro corsa normale per non danneggiare il rotore.
Per innestare i rulli far scattare le leve di rilascio in senso antiorario assicurandosi
che i rulli si blocchino contro la tubazione. Per disinnestare i rulli, far scattare le leve
di rilascio in senso orario rispetto alla relativa posizione disinnestata. Per gli elementi
tubo ad alta pressione o per le testine a quattro rulli, si può usare una chiave
