Tenere sempre puliti i rulli e tutte le parti della testina.

Grazie alle capacità di avviamento automatico, queste pompe non richiedono valvole.

Qualunque valvola montata, non deve limitare il flusso del circuito pompa.

Quando si utilizzano tubi al Marprene o al Bioprene, dopo i primi 30 minuti di

funzionamento, occorre rimettere sotto tensione il tubo nella testina, rilasciando

leggermente il fermaglio sul tubo di mandata e serrandolo. Quest’operazione serve a

neutralizzare la normale deformazione che si verifica con i tubi al Marprene, che, se

inosservata, riduce la durata dei tubi.

Selezione dei tubi L’elenco delle compatibilità chimiche pubblicate nel catalogo della

Watson-Marlow, serve solo come guida. In caso di dubbio sul materiale di un tubo e del

relativo fluido, si consiglia di richiedere una scheda campione del tubo ed effettuare prove

di immersione.

Installazione

Pompe

Posizionare la pompa su una superficie orizzontale a prova di vibrazioni consentendo

un flusso d’aria libero intorno ad essa. Accertarsi che vi sia un tratto di 0,5 m di

flessibile diritto prima dell’apertura di entrata della testa della pompa e dopo le porte

di uscita della testa della pompa. Le pompe simplex devono essere fissate con

quattro bulloni M8 attraverso i fori di montaggio dei piedini della scatola del cambio.

Motore

Assicurarsi che la tensione e la frequenza di rete siano in conformità con le

informazioni della targhetta apposta sul motore.

Fissare i collegamenti protettivi del conduttore.

Se il motore ruota direzione opposta, invertire le due fasi.

Chiudere i fori di entrata dei cavi inutilizzati e la stessa scatola terminale in modo che

sia impermeabile e a prova di polvere.

Si dovrebbe montare su un teleruttore un relé di sovraccarico di corrente. Collegare

il motore secondo il diagramma di cablaggio, presente nella scatola dei terminali del

motore.

Quando il commutatore di protezione termica è montato sul motore, i cavi si

troveranno nella scatola dei terminali del motore e devono essere collegati per

arrestare la pompa se il commutatore è in funzione. Il commutatore avrà un circuito

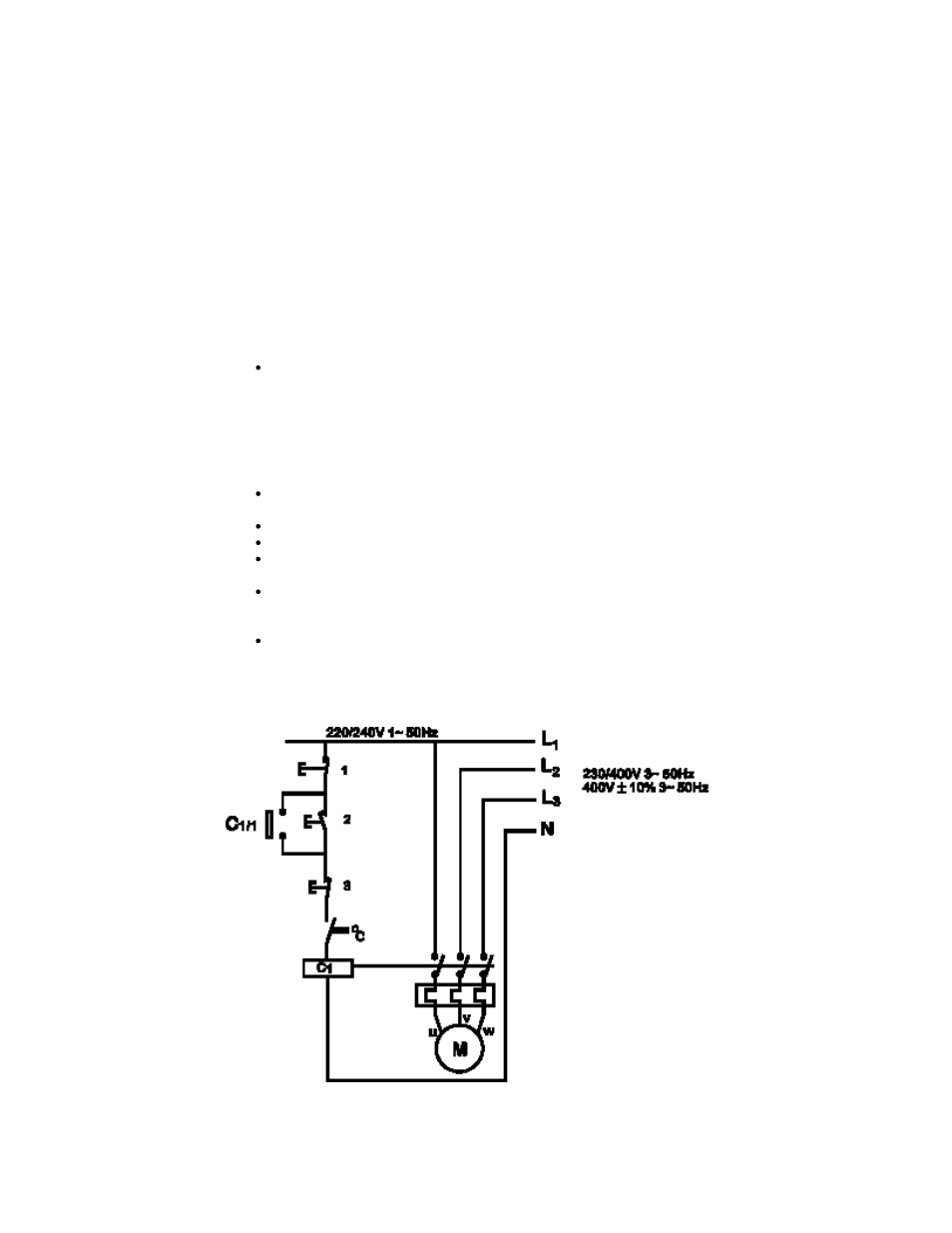

aperto in condizioni di sovratemperatura. Per il collegamento del motore di comando,

fare riferimento all’illustrazione, indicante eventuali interruttori e protezioni ausiliari.

1. Arresto di emergenza

2. Avvio

3. Arresto

Gli interruttori ausiliari hanno una tensione d’esercizio di 220/240 V 1 pH 50 Hz. Il contatto
