Manuale per l’utente della pompa Watson-Marlow 520Du 87
29.3 520RE: montaggio dell’apertura di
scarico

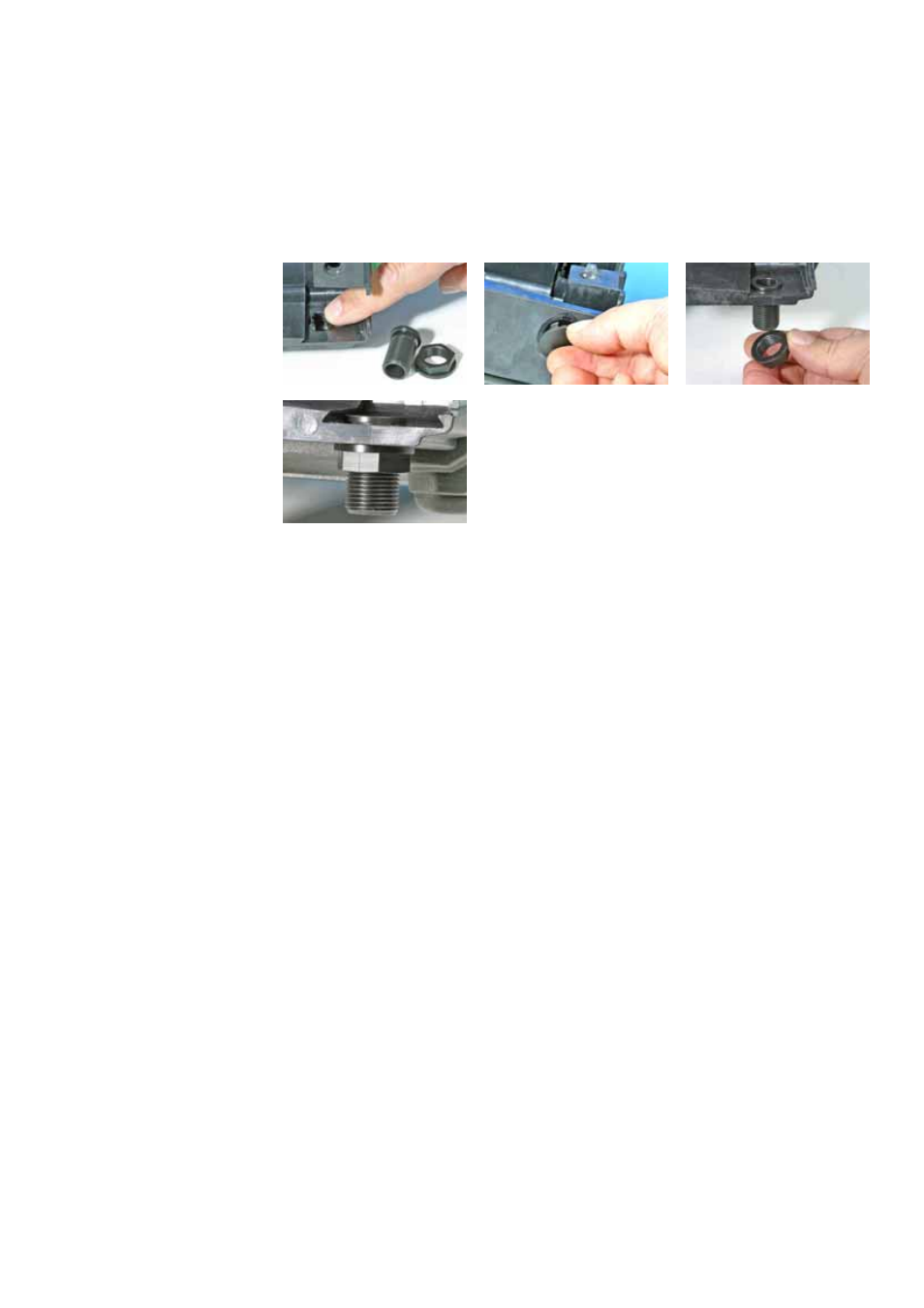

L’apertura di scarico è un accessorio aggiuntivo opzionale fornito con la pompa. Si
consiglia agli utenti di montarlo prima di mettere in funzione la pompa. Si può
montare con il rotore in posizione o meno.
Rimuovere l’attacco di scarico dalla testina. L’attacco dello scarico è flessibile.
Può essere rimosso facendo pressione con le dita dall’interno della testina, o
accedendo alla flangia dall’esterno con un unghia.
Lasciar cader in posizione l’uscita dall’interno della testina.
Montare il dado di tenuta dell’uscita fornito (
3 ⁄
8
poll. BSP) e avvitarlo a mano.
Montare i tubi di scarico come necessario (non forniti).
29.4 Caricamento dell’elemento 520RE
Le testine 520RE a tubo sono regolate in fabbrica in modo da accettare tubi Watson-
Marlow con pareti da 2,4 mm. Gli elementi possono essere montati o con connettori
industriali a rilascio rapido o con connettori sanitari Tri-clamp; tuttavia, è indis-
pensabile che il valore di pressione dell’elemento corrisponda al valore di
pressione della testina in modo da utilizzare la portata del rullo a molla e le
impostazioni di occlusione corrette. Il valore di pressione della testina viene visual-
izzato nel cappuccio del rotore flesibile al centro del rotore. I valori di pressione del-
l’elemento vengono visualizzati nel manicotto del rotore.
Il cappuccio del rotore e il manicotto del connettore dell’elemento sono codificati a
colori.
