Manuale per l’utente della pompa Watson-Marlow 520Du 65
22.3 Velocità: output analogico

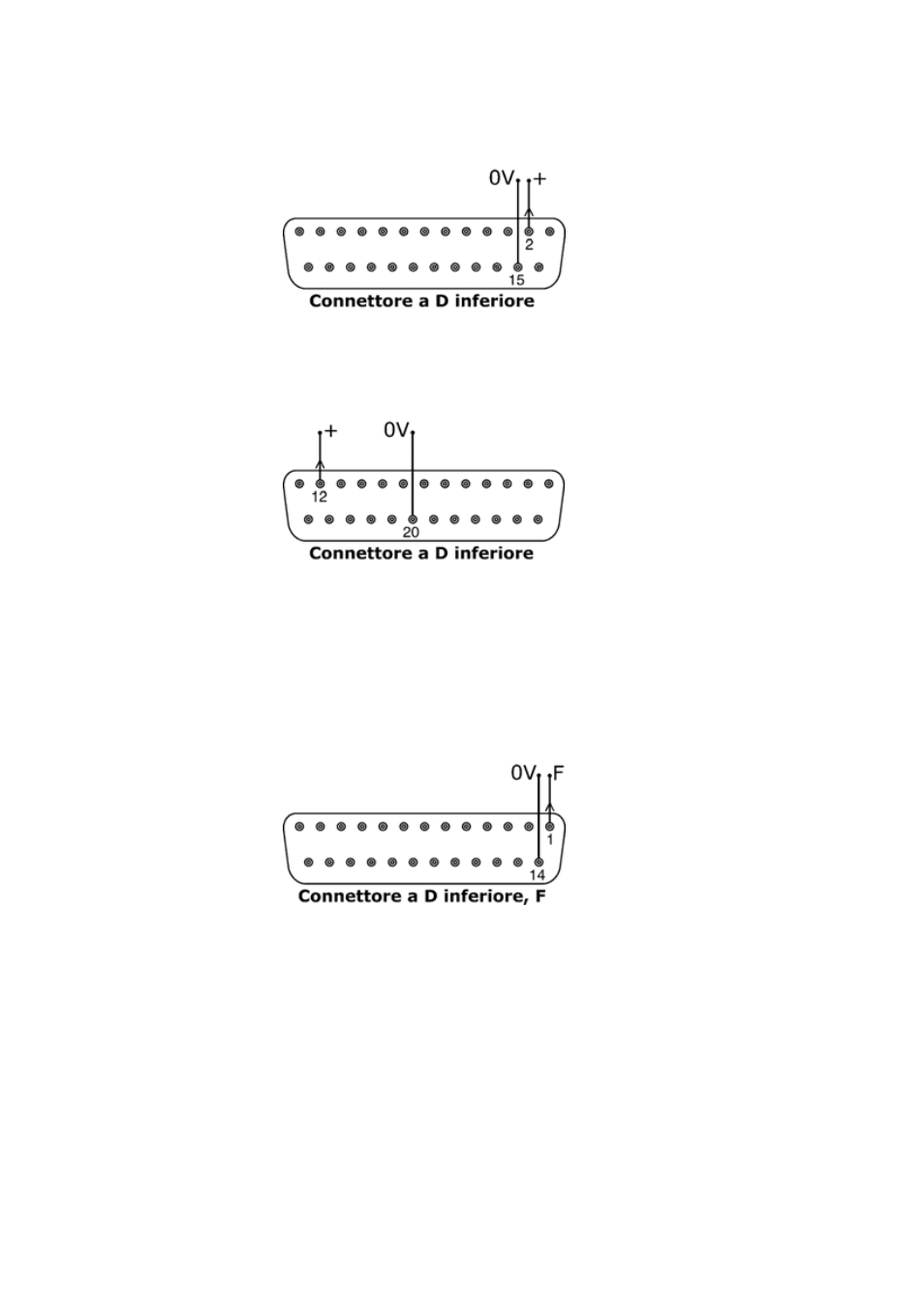

Un segnale di output analogico è disponibile come segnale compreso fra 0 e 10 V sul
pin 2 del connettore a D inferiore. Terra al pin 15. La tensione è fissa e direttamente
proporzionale alla velocità di rotazione della testina. 0 V = velocità nulla; 10 V =
velocità massima consentita.
Un segnale di output analogico è disponibile come segnale compreso fra 4 e 20 mA
sul pin 12 del connettore a D inferiore, con una resistenza da 250
Ω in serie. Da terra
al pin 20. La corrente è fissa e direttamente proporzionale alla velocità di rotazione
della testina. 4 mA = velocità nulla; 20 mA = 220 giri/min.
22.4 Output frequenza tachimetro
Un segnale di uscita frequenza tachimetro è disponibile sul pin 1 del connettore a D
inferiore. Da terra al pin 14. Il segnale fornisce un impulso a onda quadra di +5 V,
massimo 0,5 mA, la cui frequenza è direttamente proporzionale alla velocità di
rotazione della testina della pompa. Esso fornisce 5,717 Hz/giri/min, 343 impulsi per
ogni giro dell’albero di uscita. La sequenza di impulsi proveniente dalla pompa può
essere usato per calcolare la velocità di rotazione o per determinare il numero di giri
della testina. Questo output presenta la forza necessaria per gestire la pompa fino
a una distanza di 3 m. Cavi più lunghi necessitano di un’amplificazione del segnale.
