26 Manutenzione dell’unità di
azionamento
All’interno di questa pompa non sono presenti componenti sui quali l’utente
può intervenire (ad eccezione del cavo di alimentazione: vedere 10
Collegamento a una fonte di alimentazione elettrica). Per gli interventi di
manutenzione, l’unità deve essere rispedita alla Watson-Marlow o ai suoi
agenti o distributori autorizzati.
27 Ricambi per l’unità di
azionamento
28 Testina 520R, 520R2 e 520RE

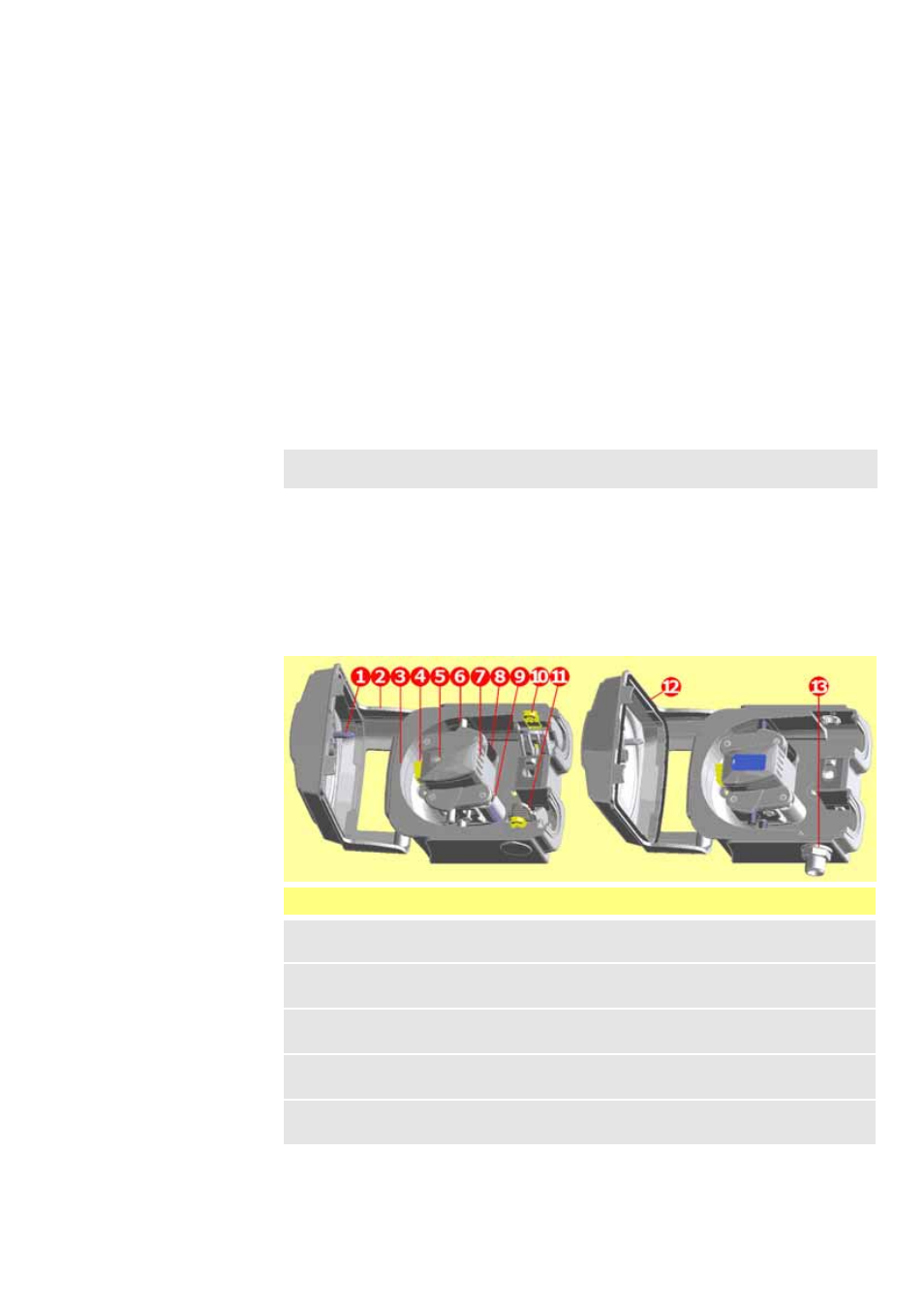

Identificazione dei componenti
Fusibile principale sostituibile, tipo T5A H
250V 20 mm: FS0064
Base: MN2507M
520R/520R2
520REL/520REM/520REH
1
Protezione meccanis
mo di chiusura
5
Cappuccio del rotore
9
Rullo di pompaggio
2
Protezione
(520R, 520R2)
6
Rullo guida del tubo
10
Cursore fermaglio
tubo (520R, 520R2)
3
Corpo testina
7
Rotore
11
Fermaglio tubo
(520R, 520R2)
4
Cappuccio tasto
frizione
8
Rullo di inseguimento
12
Protezione con
guarnizione (520RE)
13
Apertura di scarico
(520RE)
