15

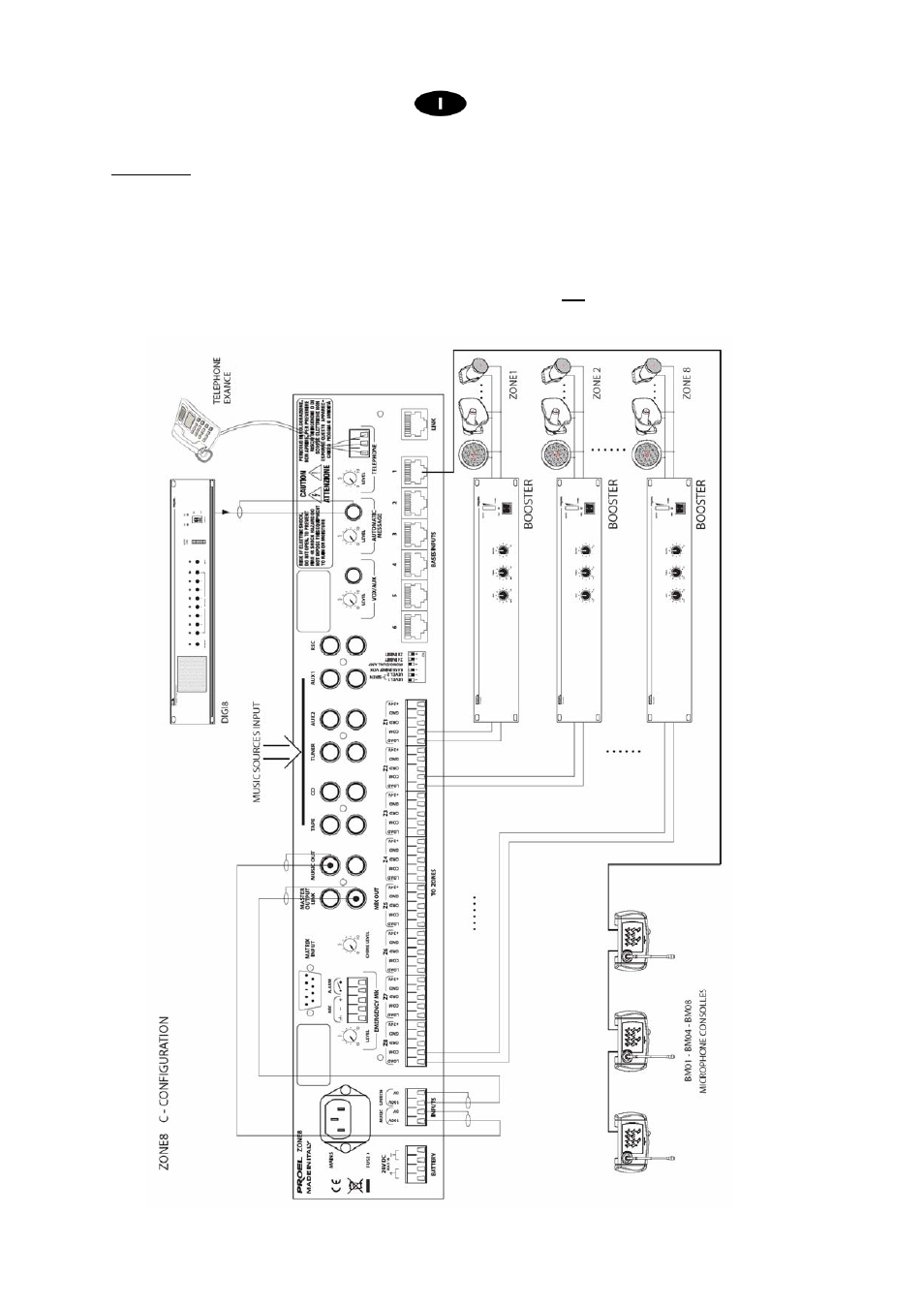

10.3 Modalità C - con uno o più amplificatori finali per zona.
Sistema per grandi impianti.
Per questo tipo di applicazione lo ZONE8 effettua le commutazioni di servizio per la selezione della
chiamata sulle varie zone non più commutando l’audio in potenza 100V, ma commutando ed indirizzando
direttamente il segnale audio a livello LINEA sugli ingressi dei vari amplificatori di potenza, ciascuno
dedicato alla propria zona.
NB - Il dip-switch posteriore n° 4 deve essere posizionato su ON (paragrafo 11).
Effettuare le connessioni di servizio come da schema.
